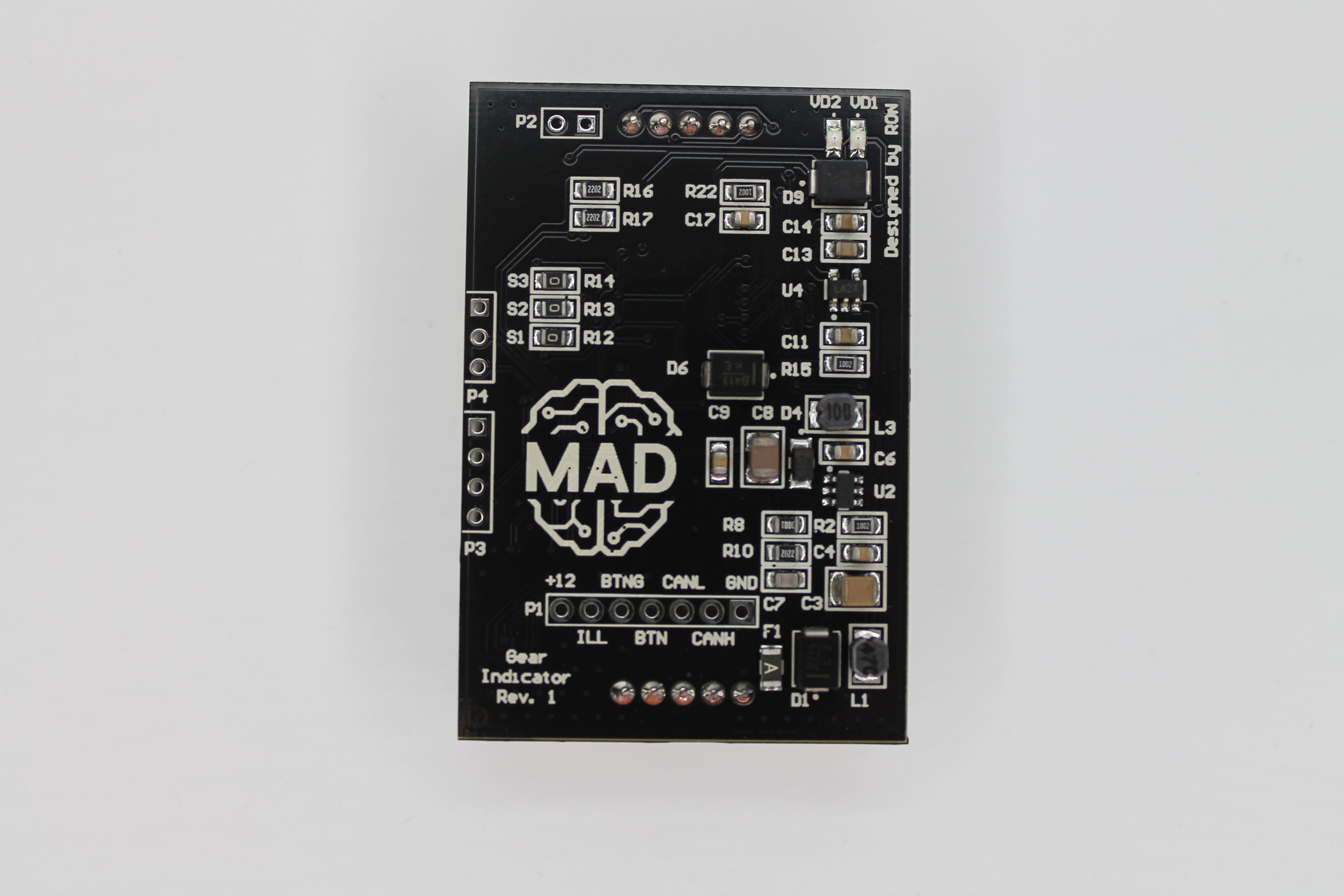

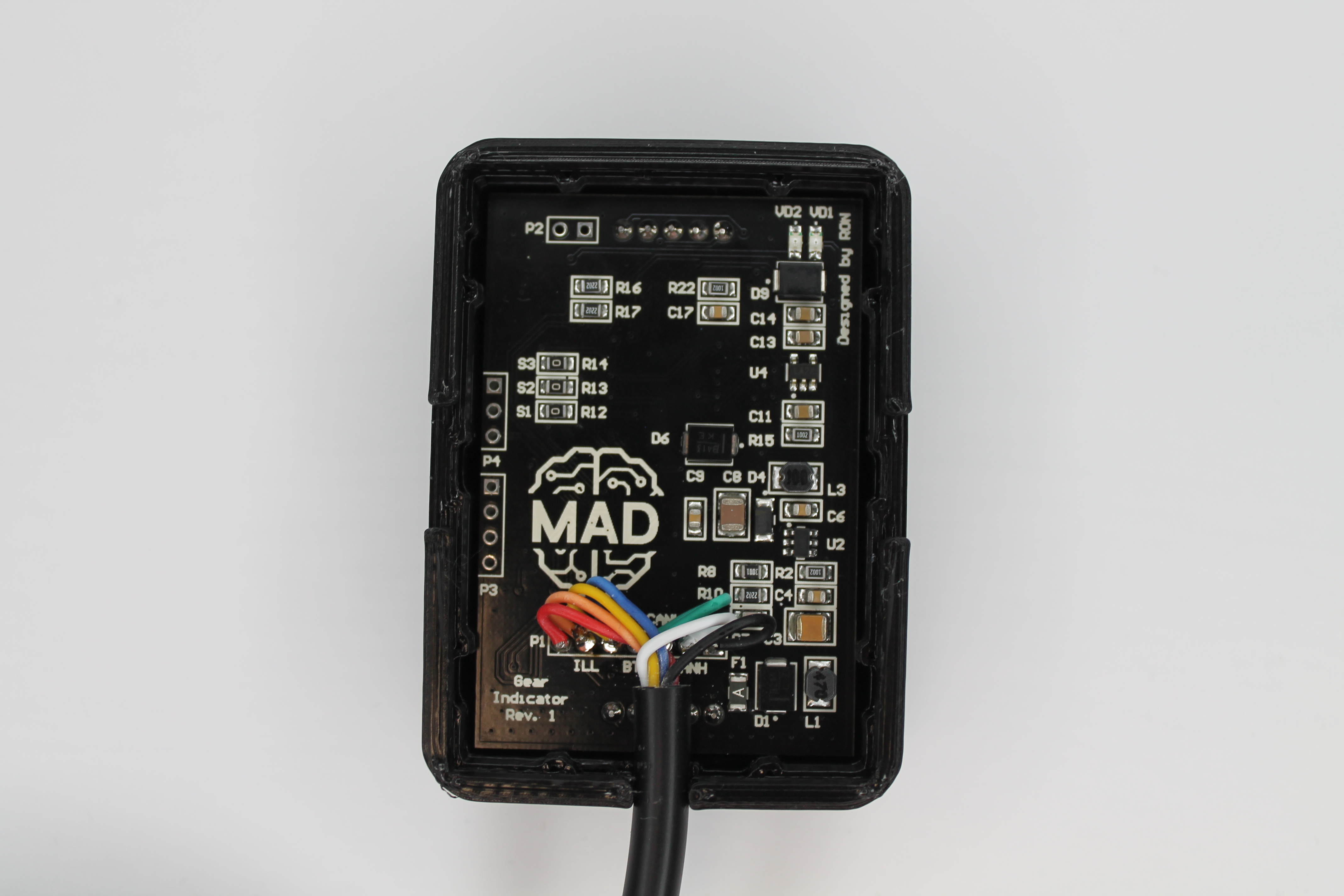

Распиновка
№ |
Обозначение |
Назначение |
|---|---|---|
1 |
+12 |
Питание устройства (+12 В постоянного тока) |
2 |
ILL |
Вход управления яркостью (подключение к габаритам/освещению). Подача +12 В включает режим высокой яркости (H), отключение — режим низкой яркости (L) |
3 |
BTNG |
«Земля» кнопки управления (общий провод для кнопки) |
4 |
BTN |
Сигнальный вход кнопки управления (замыкается на BTNG). Короткое нажатие — временное переключение яркости, длинное (>900 мс) — вход в настройки |
5 |
CANL |
CAN-шина, линия Low (подключается к CANL автомобиля или CAN DSG Controller) |
6 |
CANH |
CAN-шина, линия High (подключается к CANH автомобиля или CAN DSG Controller) |
7 |
GND |
Общий провод (масса, питание) |
Примечание
Питание: +12 В и GND — обязательно для работы устройства.
CAN-интерфейс: для работы с селекторами DQ200 (0AM) и DQ250 (02E) необходимо подключение CANL и CANH к соответствующей CAN-шине или к нашему CAN DSG Controller.
Кнопка: подключается между BTN и BTNG (нормально разомкнутая, без фиксации).
ILL: опционально, при отсутствии сигнала устройство работает в режиме L (низкая яркость) до первой настройки.
