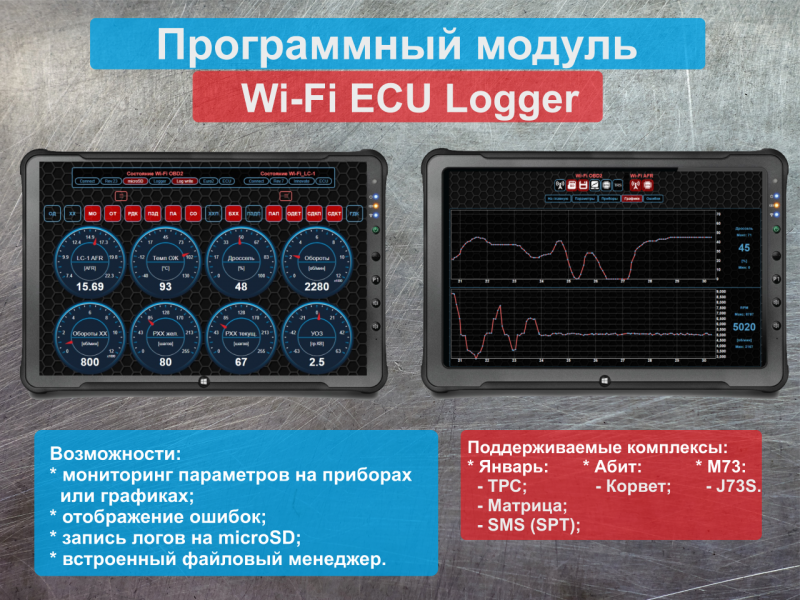

Программный модуль WiFi ECU Logger представляет собой кроссплатформенный логгер диагностических параметров электронных блоков управления (ЭБУ) двигателя с возможностью автоматической записи переменных на карту памяти, отображения данных в виде приборов или графиков и вывода текущих ошибок блока с расшифровкой.

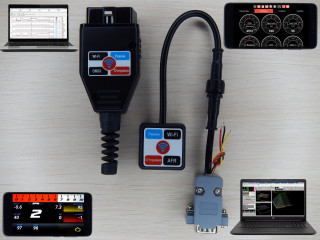

Логгер работает на базе адаптера  WI-FI OBD2 (WI-FI K-line), параметры достаются из диагностики ЭБУ.

Возможности:

v автономная запись логов на microSD в формате CSV;

v настройка условий начала записи лога;

v мониторинг параметров на приборах или графиках;

v отображение ошибок с расшифровкой;

v встроенный файловый менеджер.

Так как в логгере организован разбор пакетов диагностики, то есть строгая зависимость от протоколов общения с ЭБУ. В настоящий момент реализованы следующие протоколы (нажатие на название протокола откроет страницу с полным списком доступных параметров):

Январь 5.1/7.2 (KWP2000):

Euro2 - общий стандарт для KWP2000.

SmSv1 - используется для старых прошивок от SmS-софт.

SmSv2 - используется для прошивок SPT58XX от SmS-софт.

TRS - используется для ПАК «Инжектор Онлайн», прошивка TRS.

Matrix - используется для ПАК «Матрица», прошивка V43.

Абит:

Корвет (KWP2000) - стандарт для блоков от компании "Абит" по K-Line.

Корвет (ADLM) - стандарт для блоков от компании "Абит" по CAN.

М73:

j73s - используется для софта от Сергея (Sceptic).

Bosch 7.9.7+:

j79s - используется для софта от Сергея (Sceptic).

PacMan:

PacMan - используется для блоков IPAC по K-Line.

SmS:

Sptronic (ADLM) - стандарт для блоков от компании "Абит" по CAN, который доступен в Sptronic.

Запись логов на microSD

Адаптер WI-FI OBD2 способен работать с картами типа SD и SDHC до 32 Гб.

Файловая система- FAT16/FAT32.

Формат записи логов — CSV.

Доступно два варианта старта/остановки записи (настраивается в глобальных настройках):

Питание - старт записи при подаче питания на адаптер, остановка при отключении питания.

Обороты - старт записи при оборотах двигателя > 500 об/мин, стоп записи при снижении оборотов < 100 об/мин.

Названия параметров в логе максимально приближено к привычным сокращениям для пользователей.

Файловый менеджер

Файловый менеджер позволяет без извлечения карты памяти из адаптера по Wi-Fi через браузер:

1. Скачивать:

— файлы по отдельности;

— отмеченную группу файлов;

— папки в архиве ZIP;

— все файлы и папки в архиве ZIP;

2. Удалять:

— файлы по отдельности;

— отмеченную группу файлов;

— папки;

Интерфейс логгера доступен пользователю на любом устройстве через WEB-браузер и Android приложение.

Более подробно с интерфейсом пользователя можно познакомиться в инструкции по ссылке.

Модуль предназначен для владельцев Wi-Fi адаптеров.

Поддерживаемые адаптеры:

WI-FI OBD2

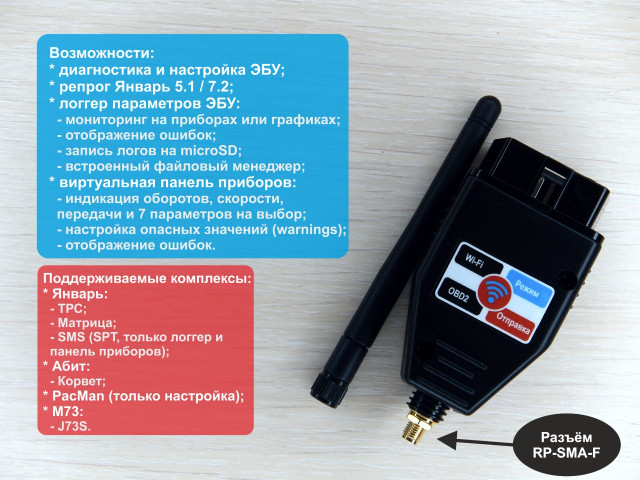

WI-FI OBD2 с внешней антенной
