Логгер параметров ЭБУ

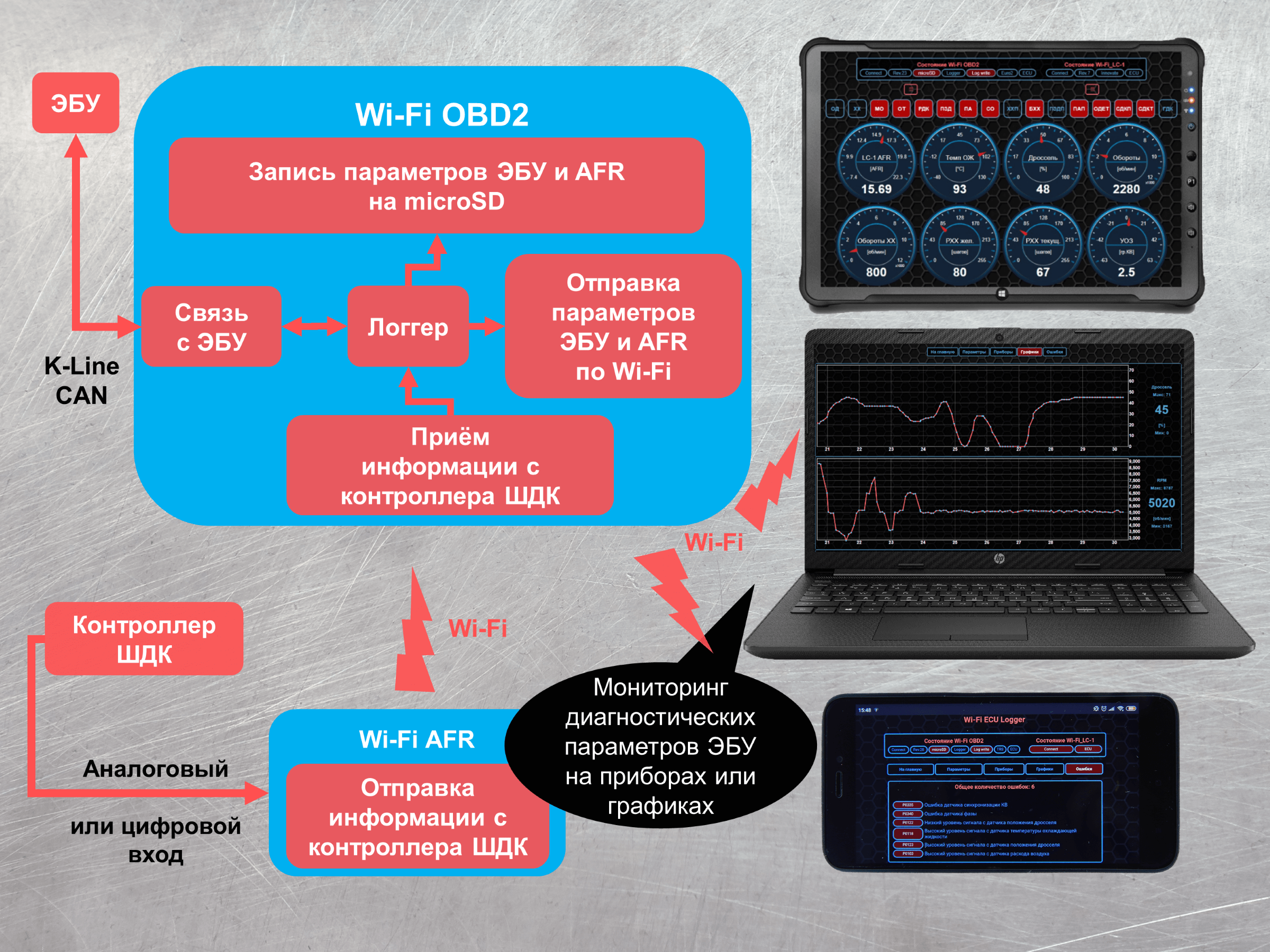

WiFi ECU Logger представляет собой кроссплаторменный логгер диагностических параметров электронных блоков управления (ЭБУ) двигателя с возможностью автоматической записи переменных на карту памяти, отображения данных в виде приборов или графиков и вывода текущих ошибок блока с расшифровкой.

Логгер работает на базе адаптера WI-FI OBD2 (WI-FI K-line), параметры достаются из диагностики ЭБУ.


Возможности

  • автономная запись логов на microSD в формате CSV;

  • настройка условий начала записи лога;

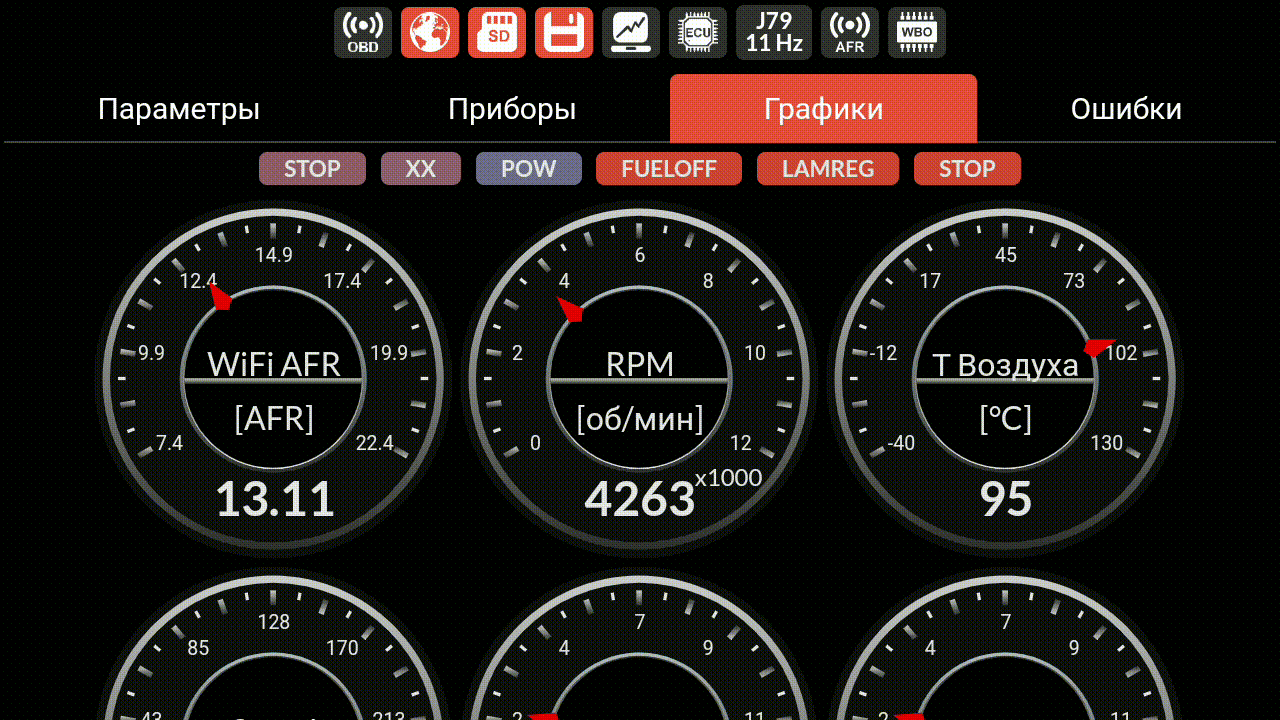

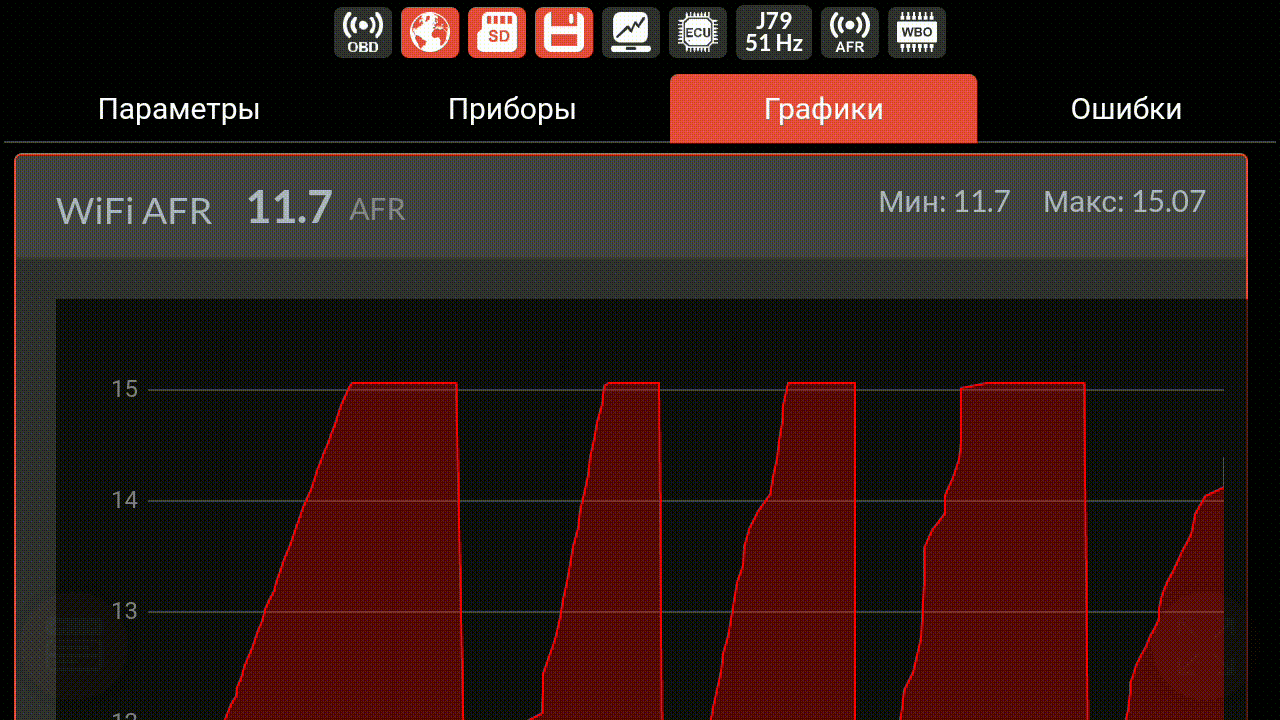

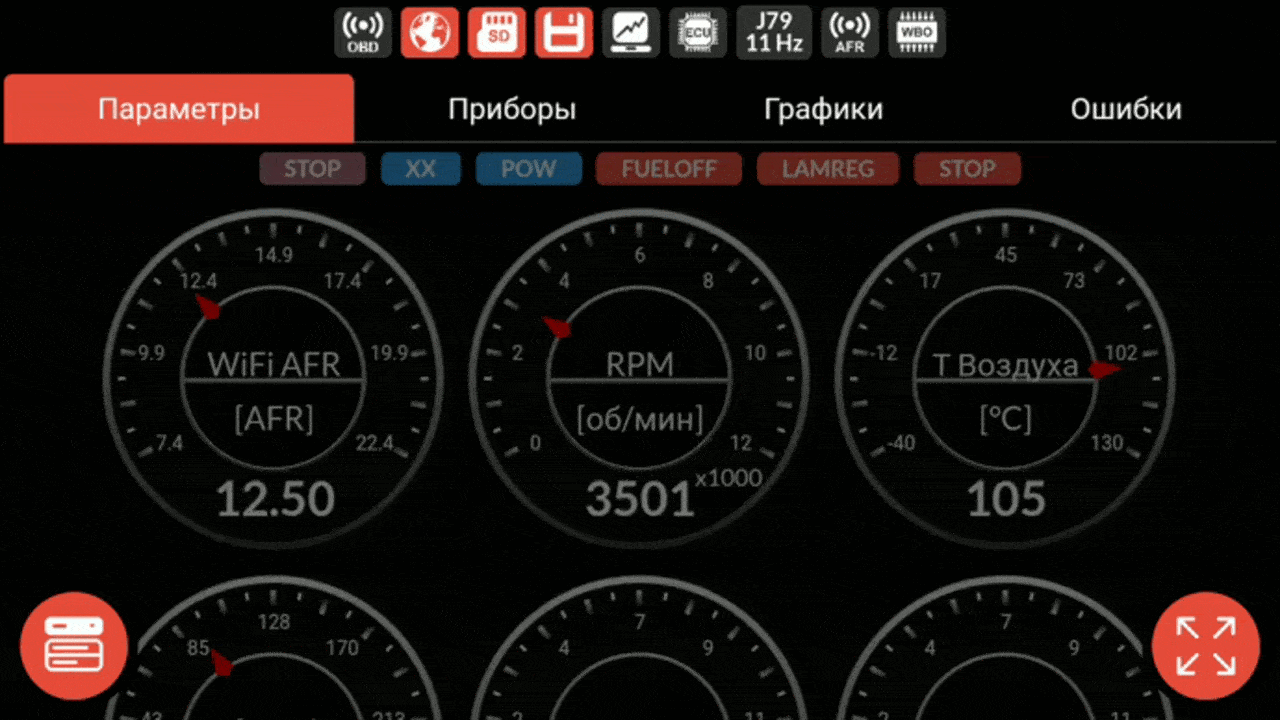

  • мониторинг параметров на приборах или графиках;

  • отображение ошибок с расшифровкой;

  • встроенный файловый менеджер.


Важно

Так как в панели приборов организован разбор пакетов диагностики, то есть строгая зависимость от протоколов общения с ЭБУ. Необходимо выбрать подходящий протокол, в соответствии с используемым ЭБУ!

Протоколы

В настоящий момент реализованы следующие протоколы:


Январь 5.1/7.2 (KWP2000):

  • Euro2 - общий стандарт для KWP2000.

  • SmSv1 - используется для старых прошивок от SmS-софт.

  • SmSv2 - используется для прошивок SPT58XX от SmS-софт.

  • TRS - используется для ПАК «Инжектор Онлайн», прошивка TRS.

  • Matrix - используется для ПАК «Матрица», прошивка V43.

Абит Корвет:

  • Abit - стандарт для блоков от компании «Абит» по K-Line.

М73:

  • j73s - используется для софта от Сергея (Sceptic).

  • Orion - используется для софта ПАК Орион.

Bosch 7.9.7+:

  • j79s - используется для софта от Сергея (Sceptic).

PacMan

  • IPAC - используется для блоков IPAC по K-Line.

Микас

  • Mikas7 - используется для блоков Микас 7.1 с ПАК MOlt по K-Line.

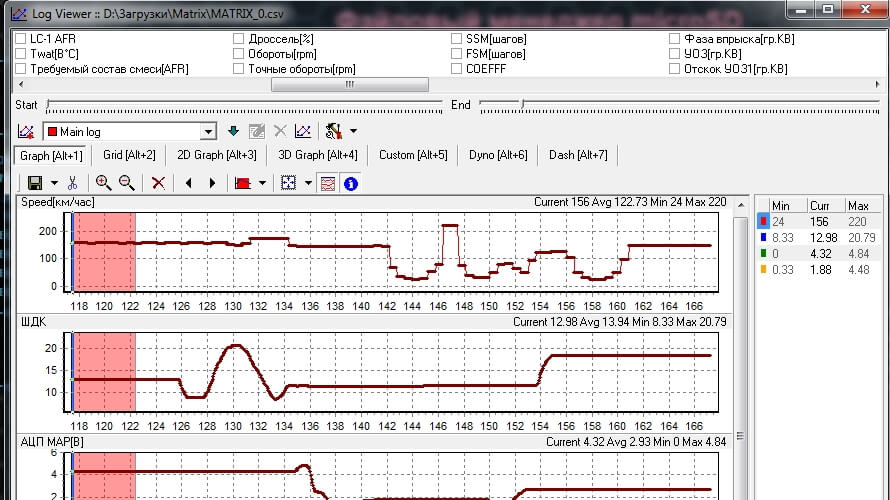

Запись логов на microSD

Адаптер WI-FI OBD2 способен работать с картами типа SD и SDHC до 32 Гб.

Файловая система - FAT16/FAT32.

Формат записи логов - CSV.

Доступно два варианта старта/остановки записи (настраивается в глобальных настройках):

Питание- старт записи при подаче питания на адаптер, остановка при отключении питания.

Обороты - старт записи при оборотах двигателя > 500 об/мин, стоп записи при снижении оборотов < 100 об/мин.

Названия параметров в логе максимально приближено к привычным сокращениям для пользователей.

Файловый менеджер

Файловый менеджер позволяет без извлечения карты памяти из адаптера по Wi-Fi через браузер:

  1. Скачивать:

    • файлы по отдельности;

    • отмеченную группу файлов;

    • папки в архиве ZIP;

    • все файлы и папки в архиве ZIP;

  2. Удалять:

    • файлы по отдельности;

    • отмеченную группу файлов;

    • папки;

Интерфейс логгера доступен пользователю на любом устройстве через WEB-браузер и Android приложение.

Более подробно с интерфейсом пользователя можно познакомиться в инструкции по ссылке.

Алгоритм запуска

Алгоритм запуска логгера следующий:

  • Выполнить подключение к адаптеру по WiFi (Точка доступа «WIFI_K-Line», пароль: 87654321);

  • Зайти в интерфейс пользователя через браузер или приложение;

  • Настроить протокол связи и параметры в глобальных настройках;

  • Зайти на вкладку «WiFi ECU Logger».
