Монтаж
Актуальная версия

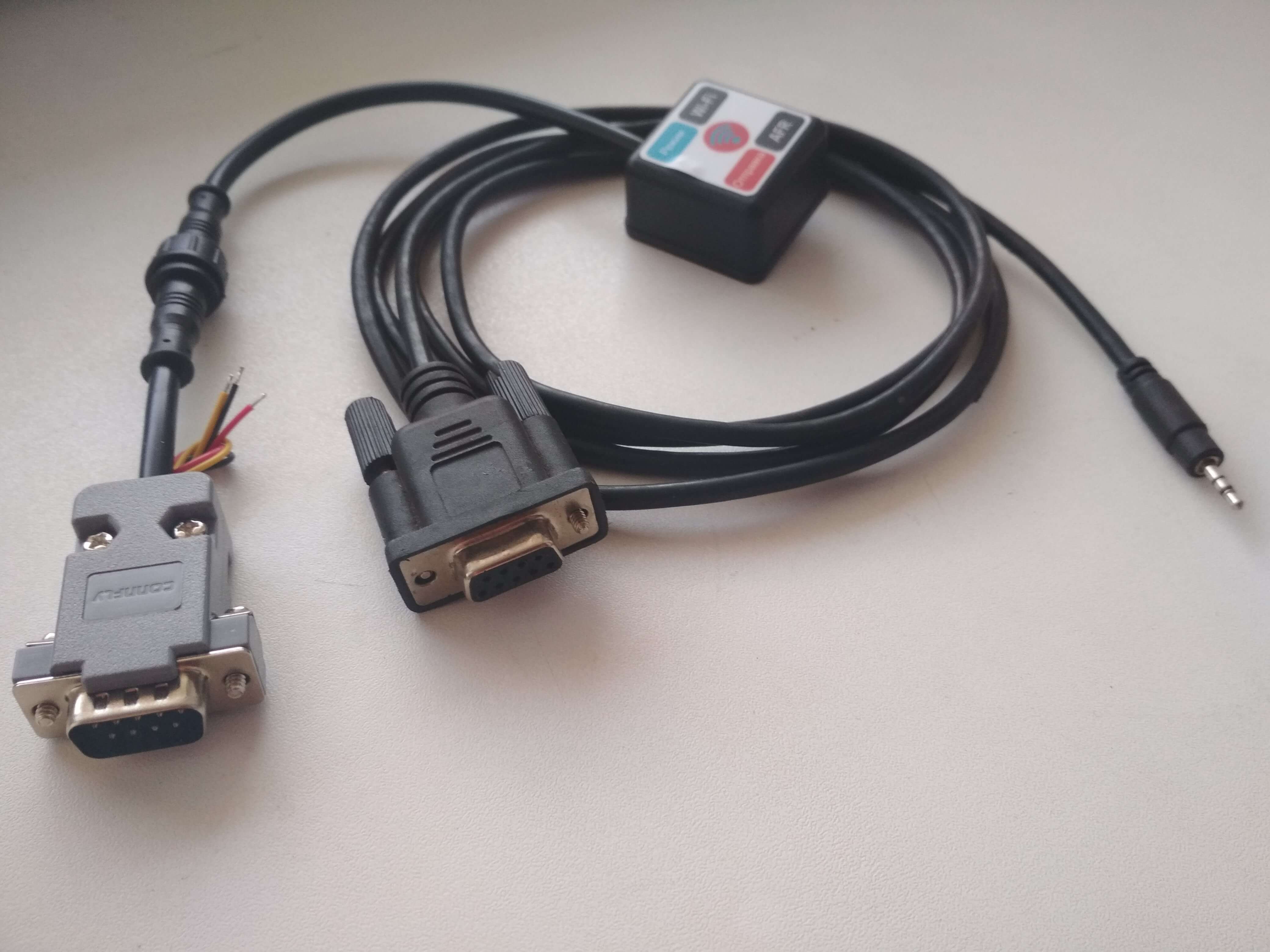

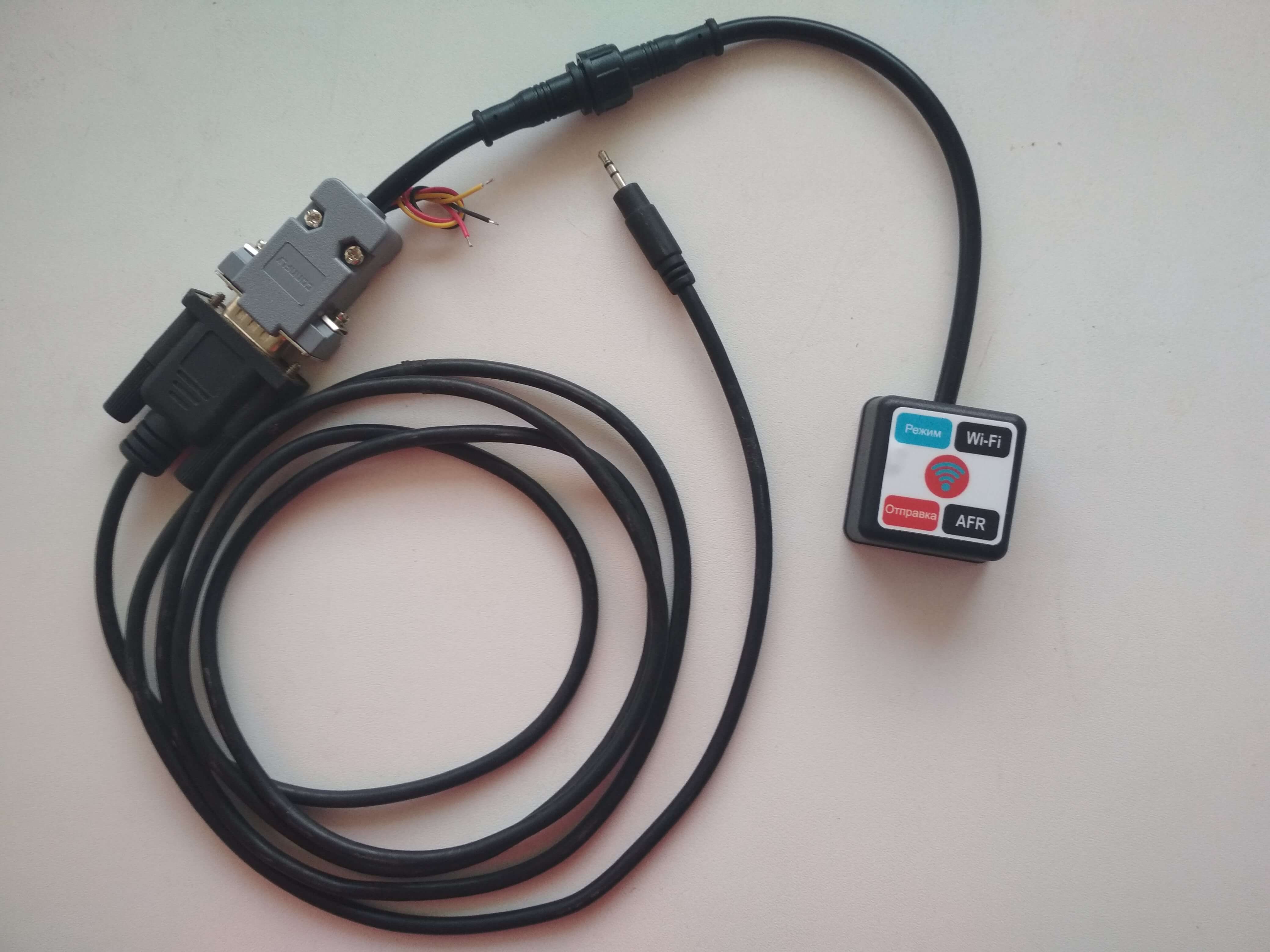

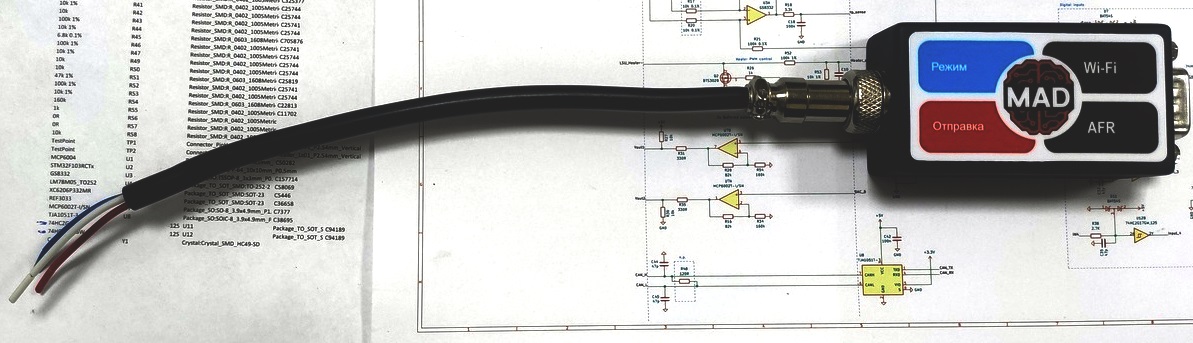

Внешний вид актуальной версии адаптера:
Распиновка кабеля:
синий (земля);
красный (+12В);
белый (аналоговый вход);

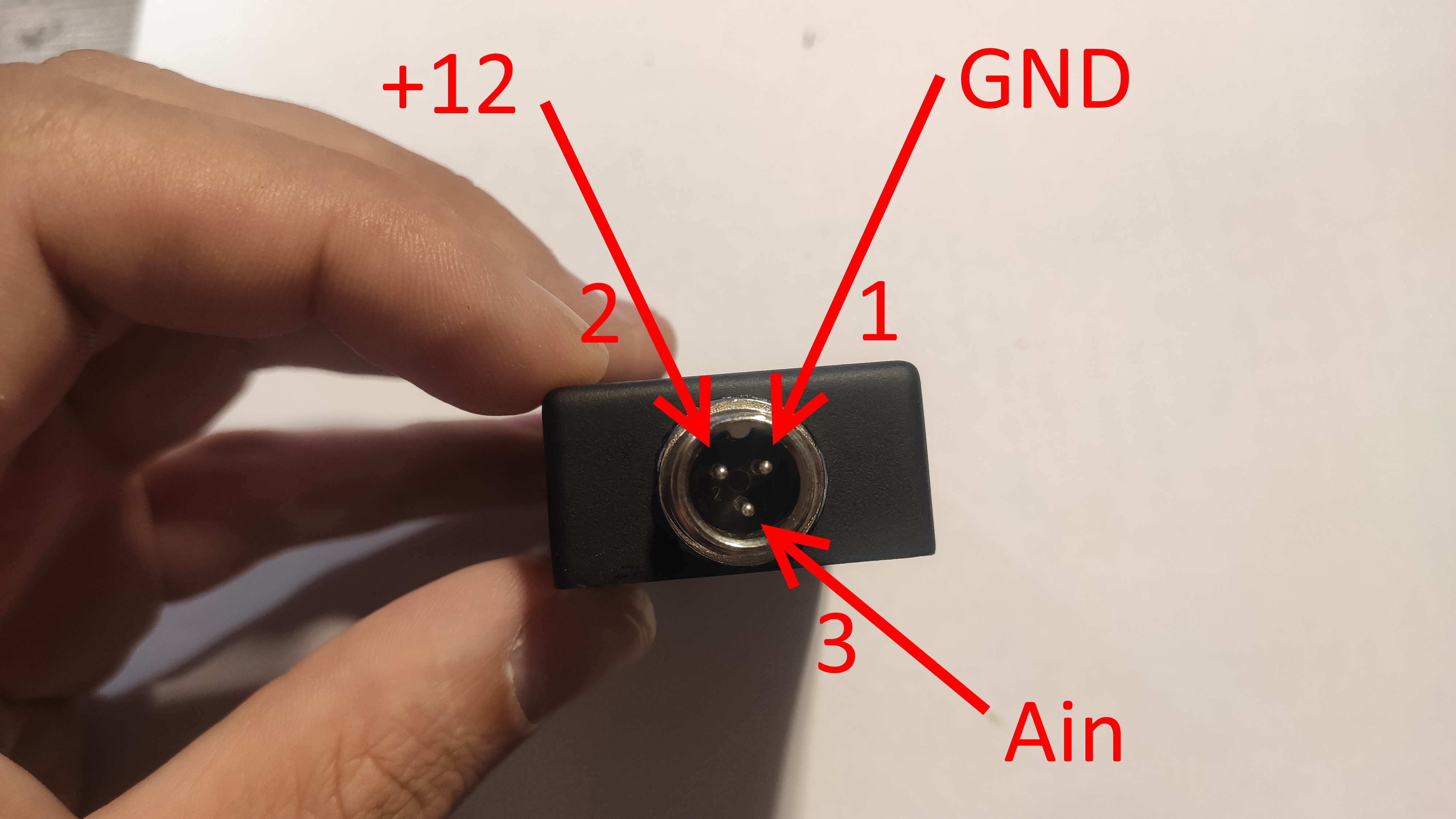

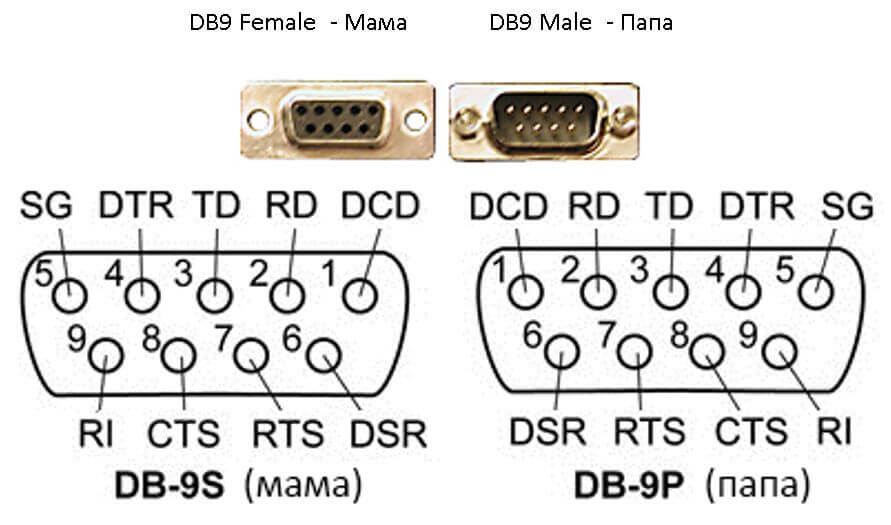

Распиновка разъёма:
1 (земля);
2 (+12В);
3 (аналоговый вход);
При использовании цифрового входа монтаж заключается в подключении разъёма DB-9 (RS-232) от контроллера ШДК к ответному разъёму в корпусе адаптера и подаче питания +12 В на красный провод. Синий и белый необходимо заизолировать.
При использовании аналогового входа необходимо синий провод подключить к земле, белый к аналоговому выходу контроллера ШДК, а на красный провод подать +12 В.
Устаревшие версии

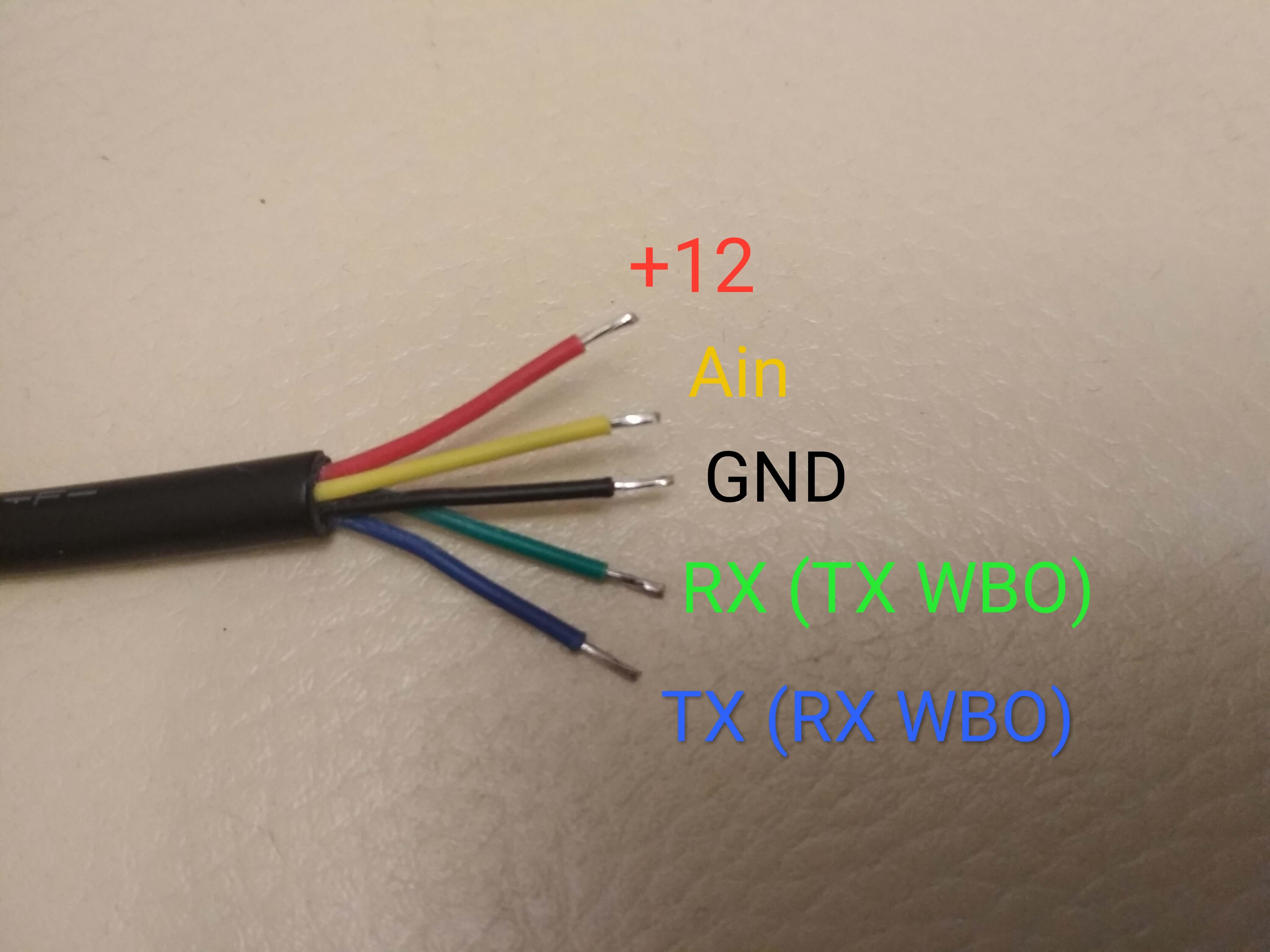

Провод подключения адаптера имеет следующую распиновку:
Адаптер поставлялся с переходником под разъём DB-9 по стандарту RS-232. При использовании цифрового входа монтаж заключается в подключении ответного разъёма от контроллера ШДК и подаче питания +12 В на красный провод. Чёрный и жёлты необходимо заизолировать.
При использовании аналогового входа необходимо чёрный провод подключить к земле, жёлтый к аналоговому выходу контроллера ШДК, а на красный провод подать +12 В.

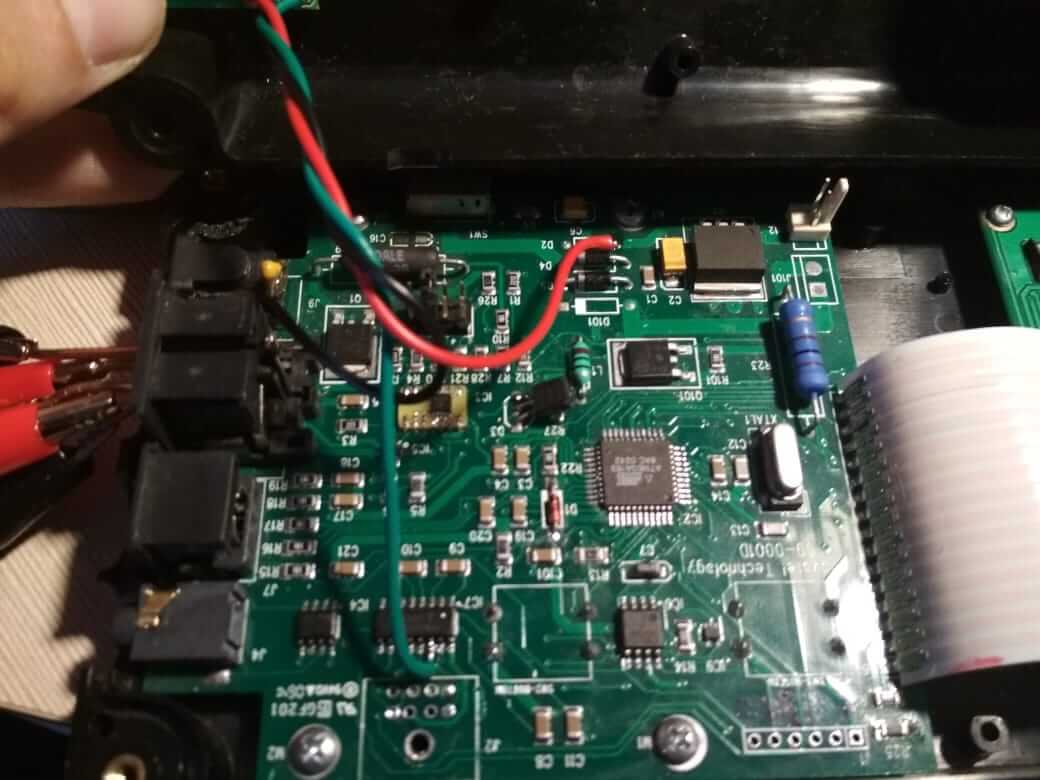

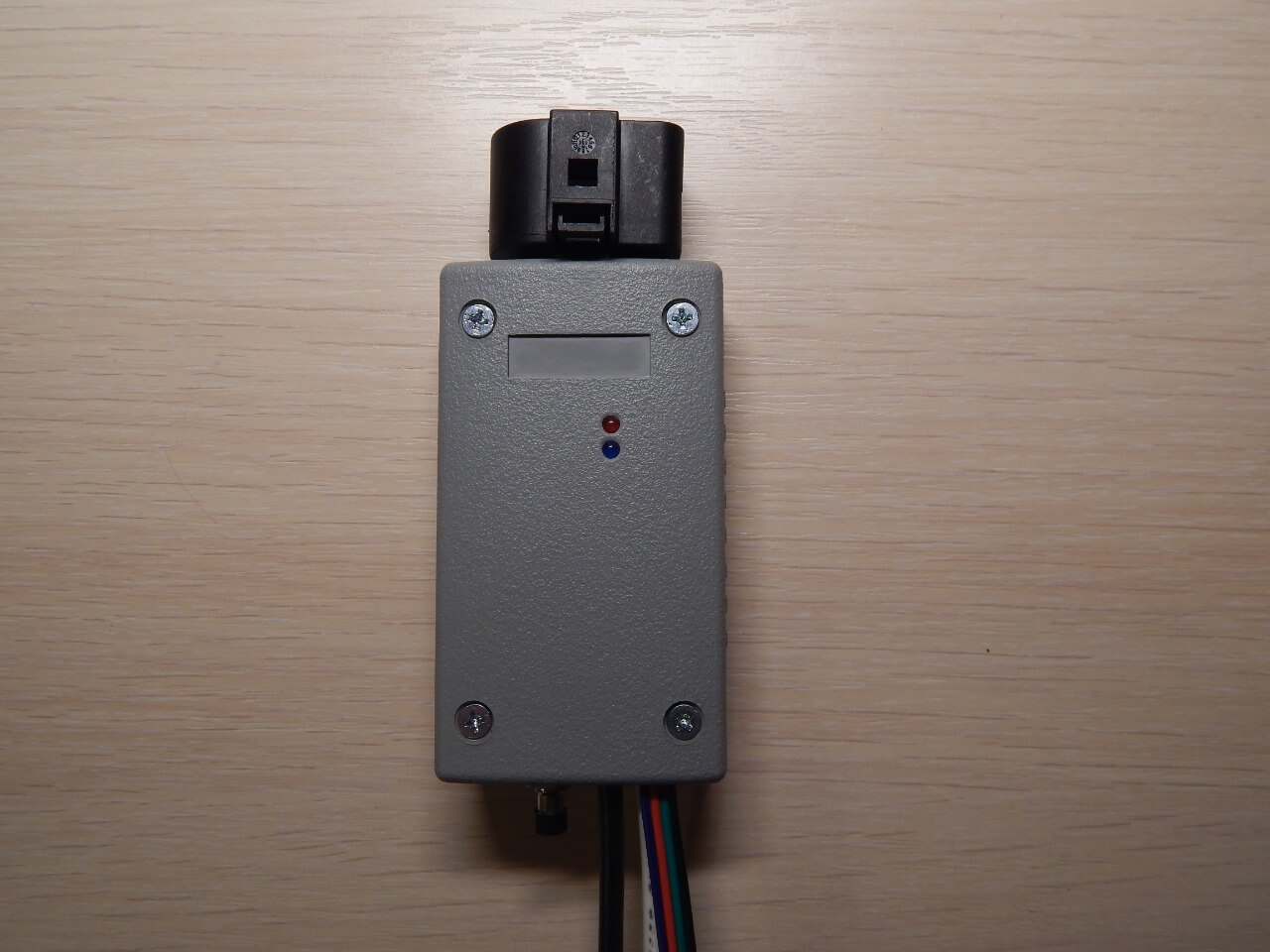

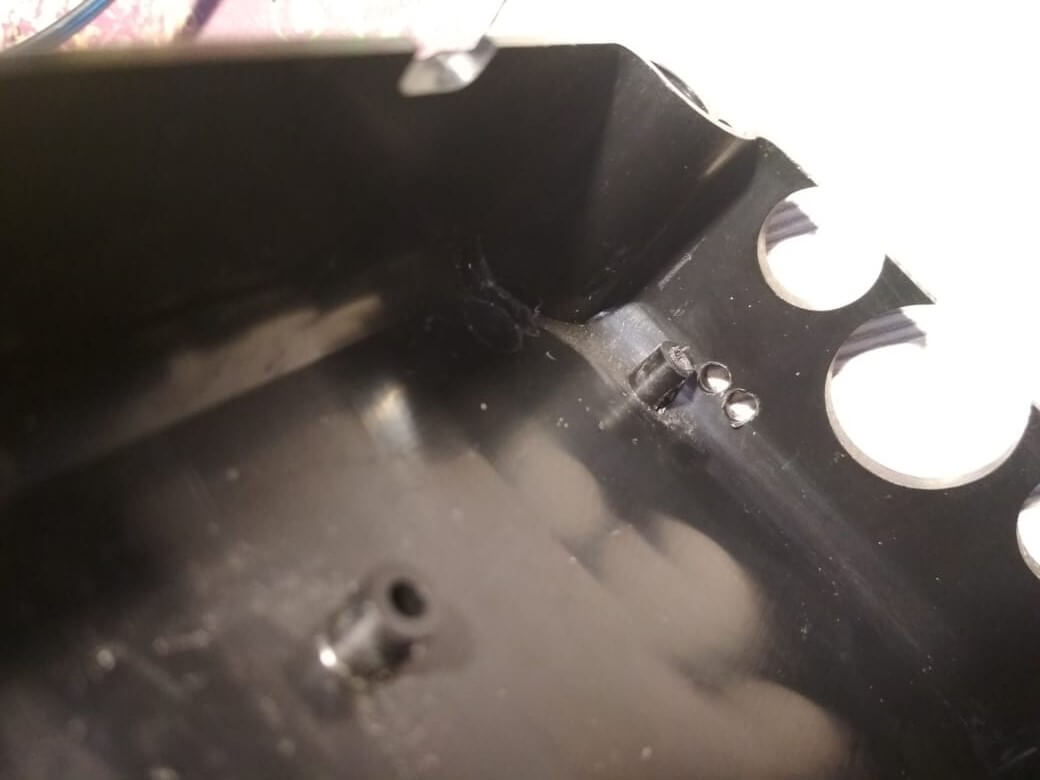

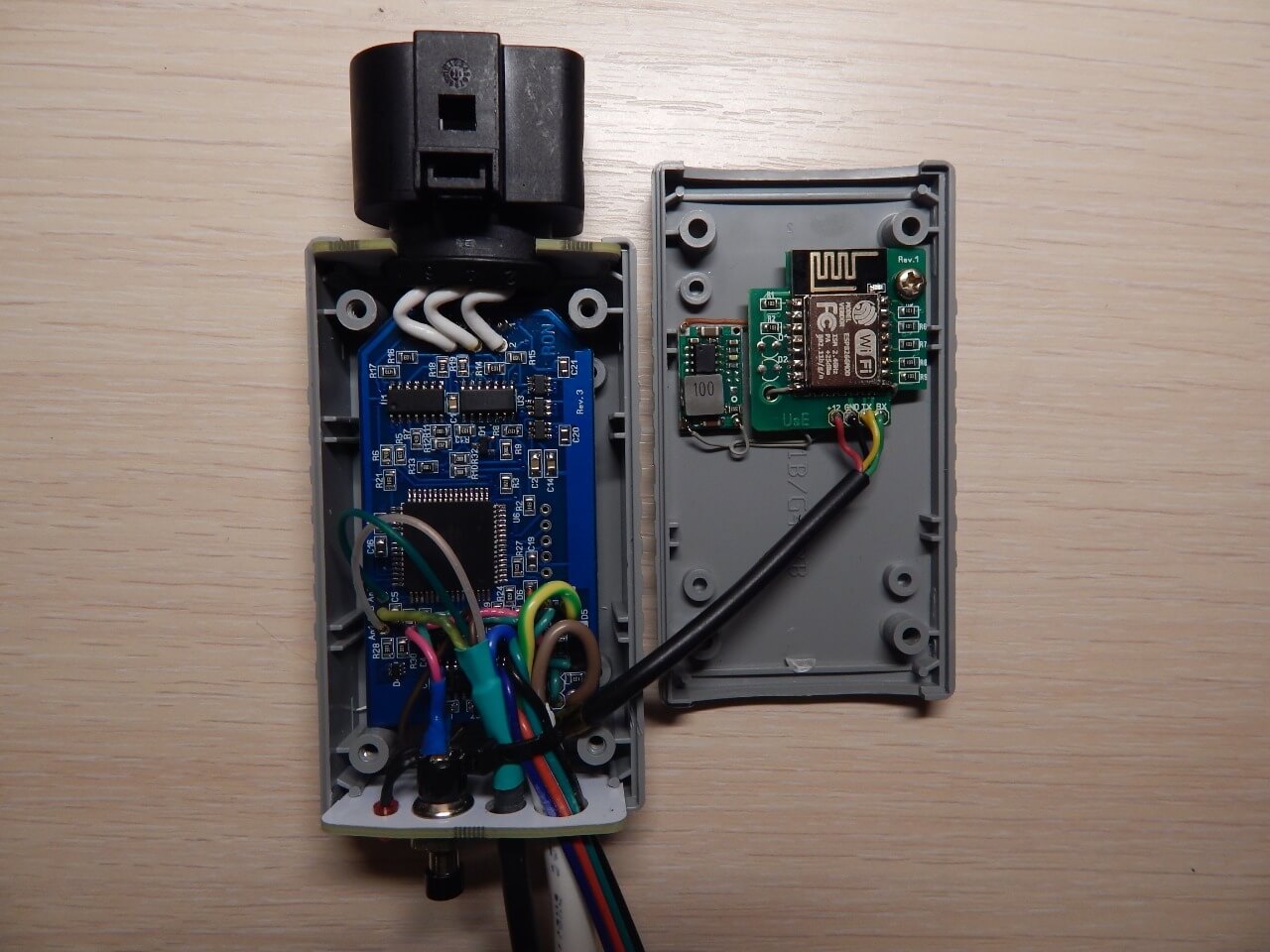

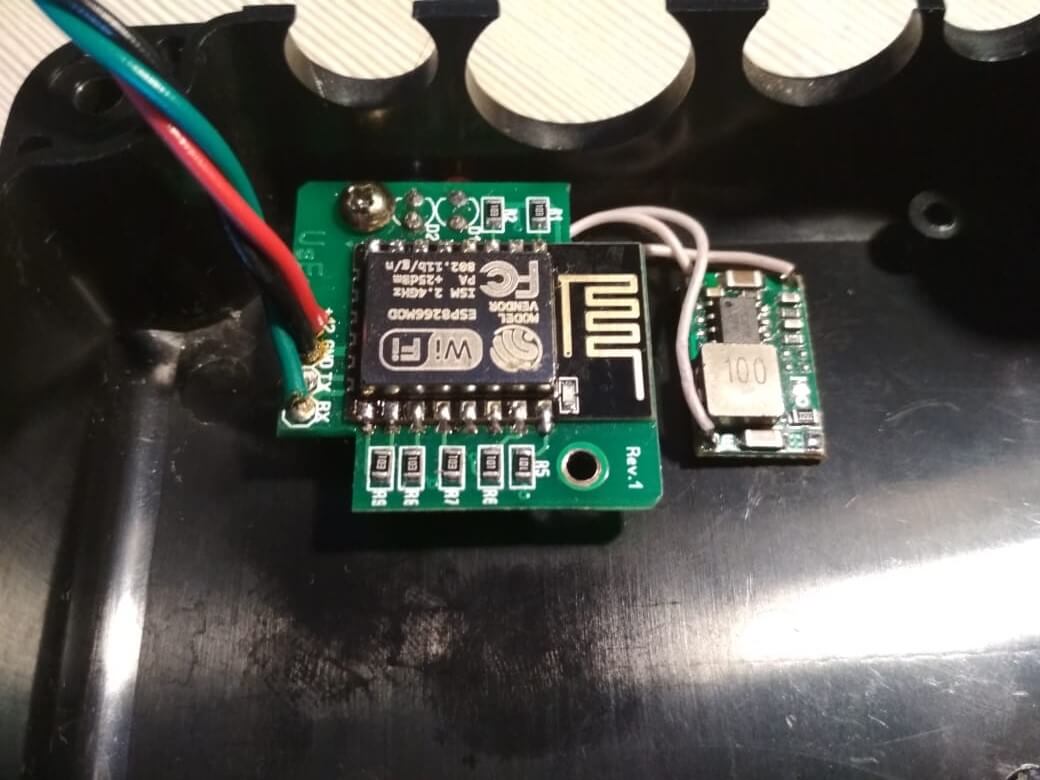

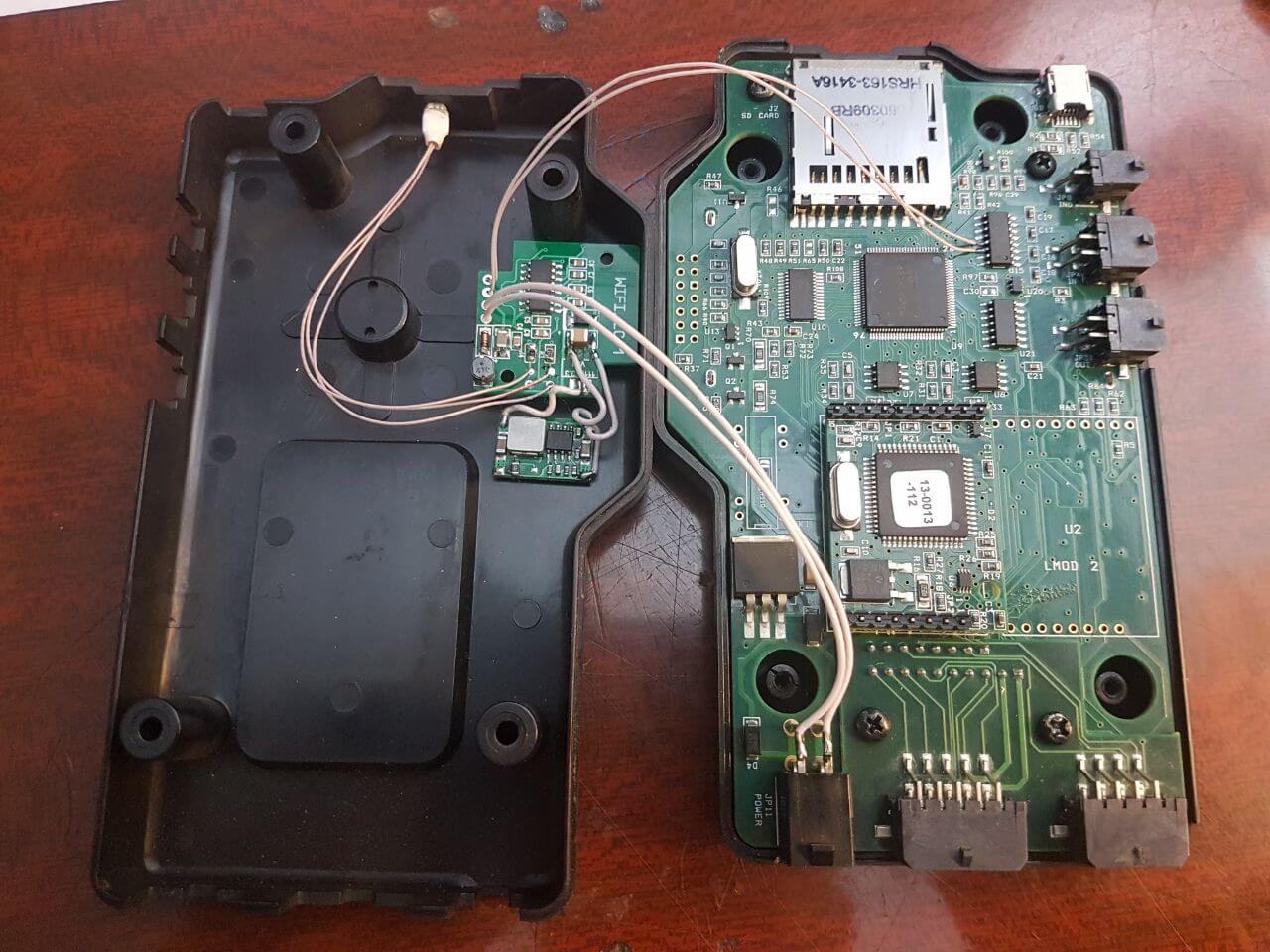

При желании можно разместить адаптер внутри контроллера ШДК. Примеры размещения в LM1, LM-2, клоне LC-1:
