Обновление ПО
Обновление через WEB - интерфейс

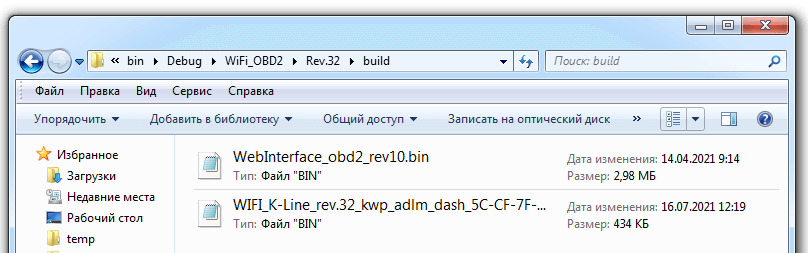

Программное обеспечение адаптера состоит из двух частей:
Оба файла имеют расширение .bin, но различаются размером и названием.
Примечание
Прошивка индивидуальна для каждого адаптера и привязана к серийному номеру устройства. При несоответствии прошивки функционал будет заблокирован и устройство работать не будет.
Пользовательский интерфейс одинаковый для всех адаптеров. Последнюю версию можно скачать по ссылке.
Обновление можно производить с любого устройства через WEB-интерфейс.
Обновление интерфейса

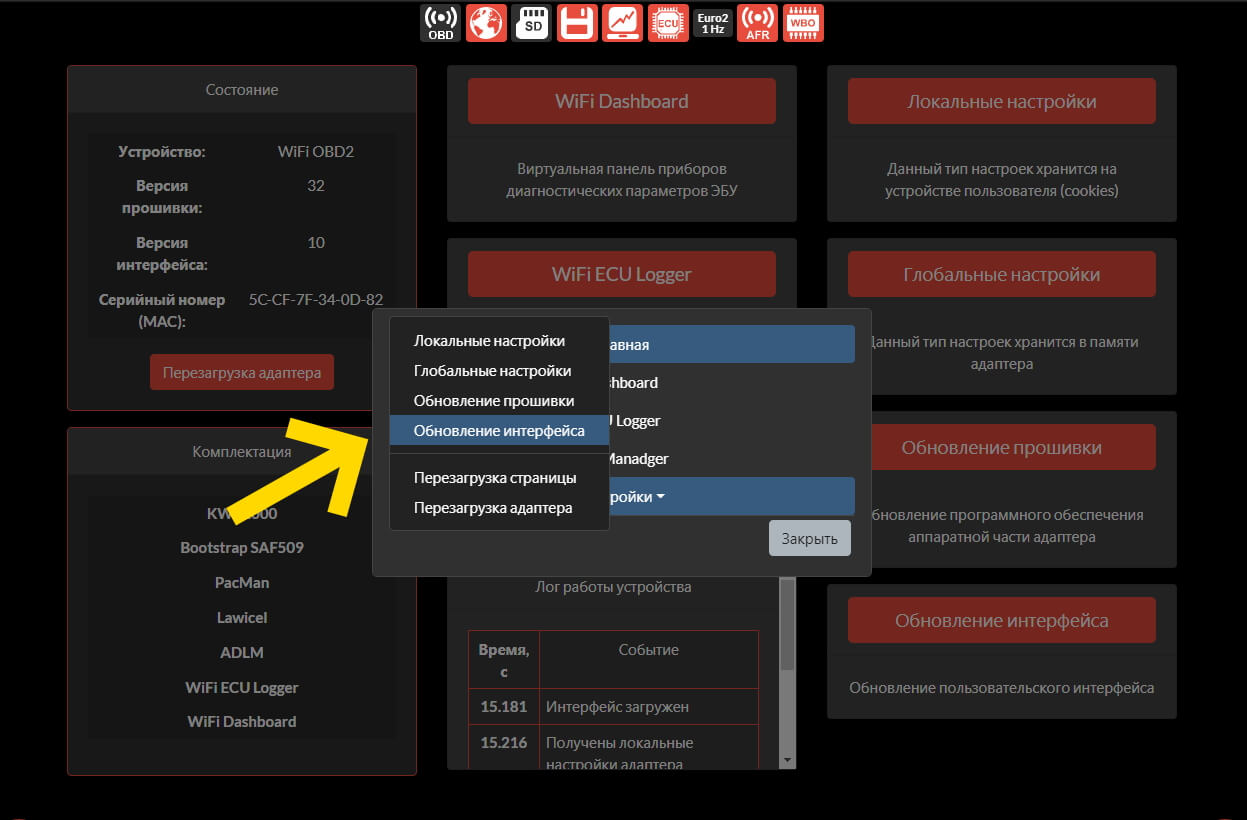

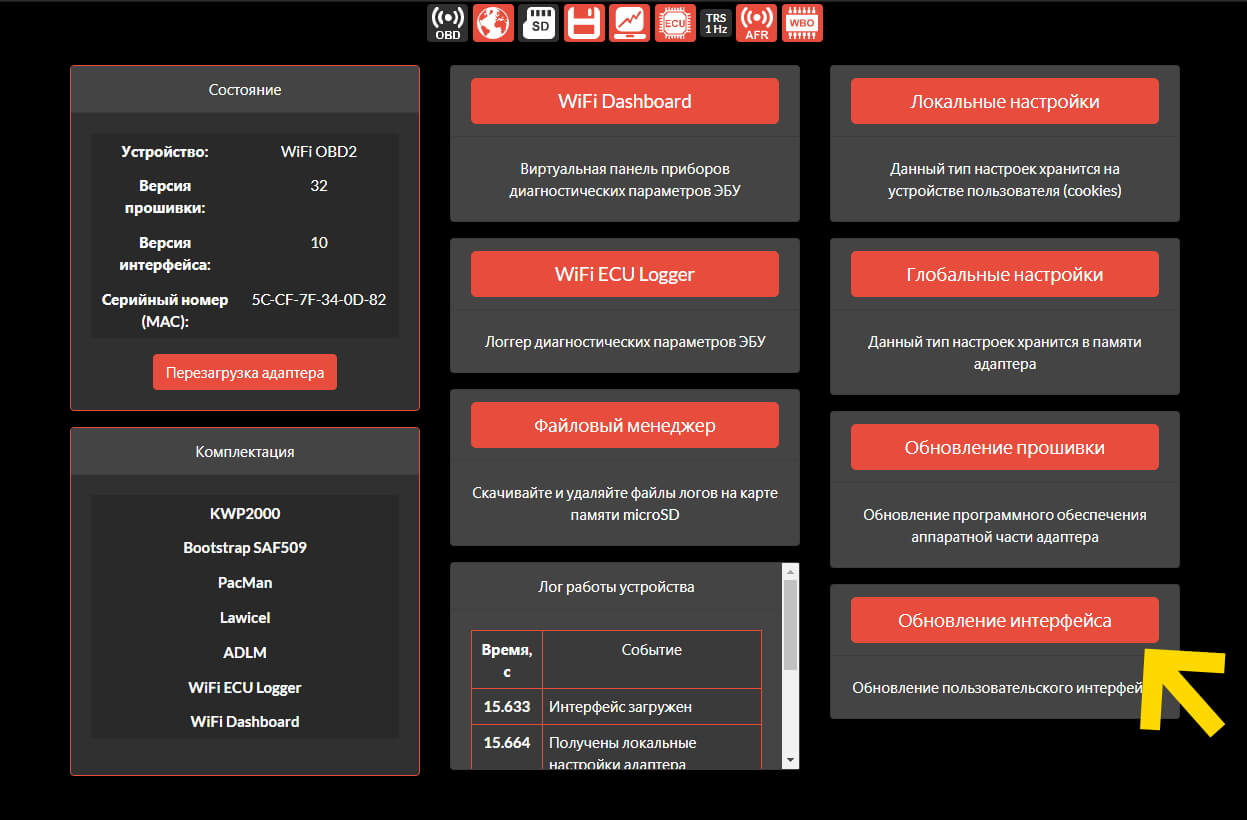

На вкладку обновления интерфейса можно попасть путём нажатия кнопки «Обновление интерфейса» на главной странице или в меню навигации.

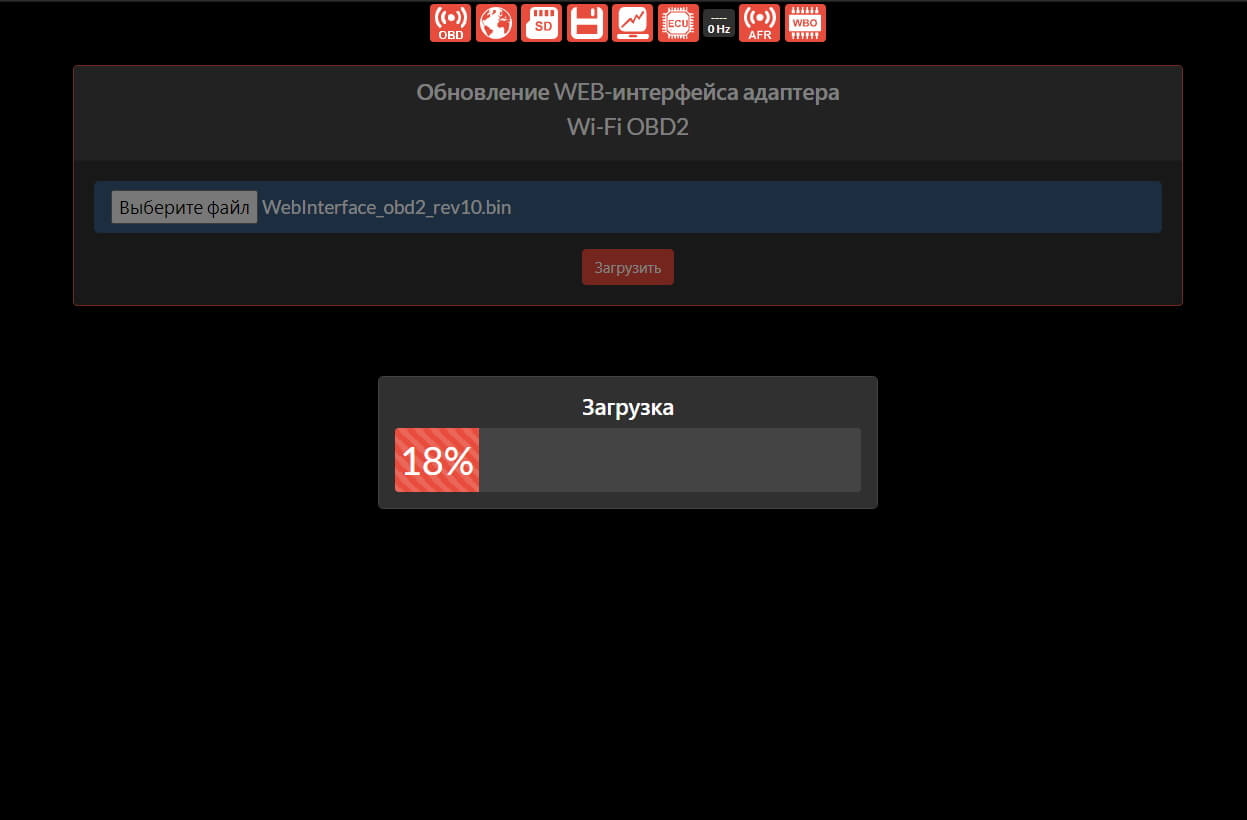

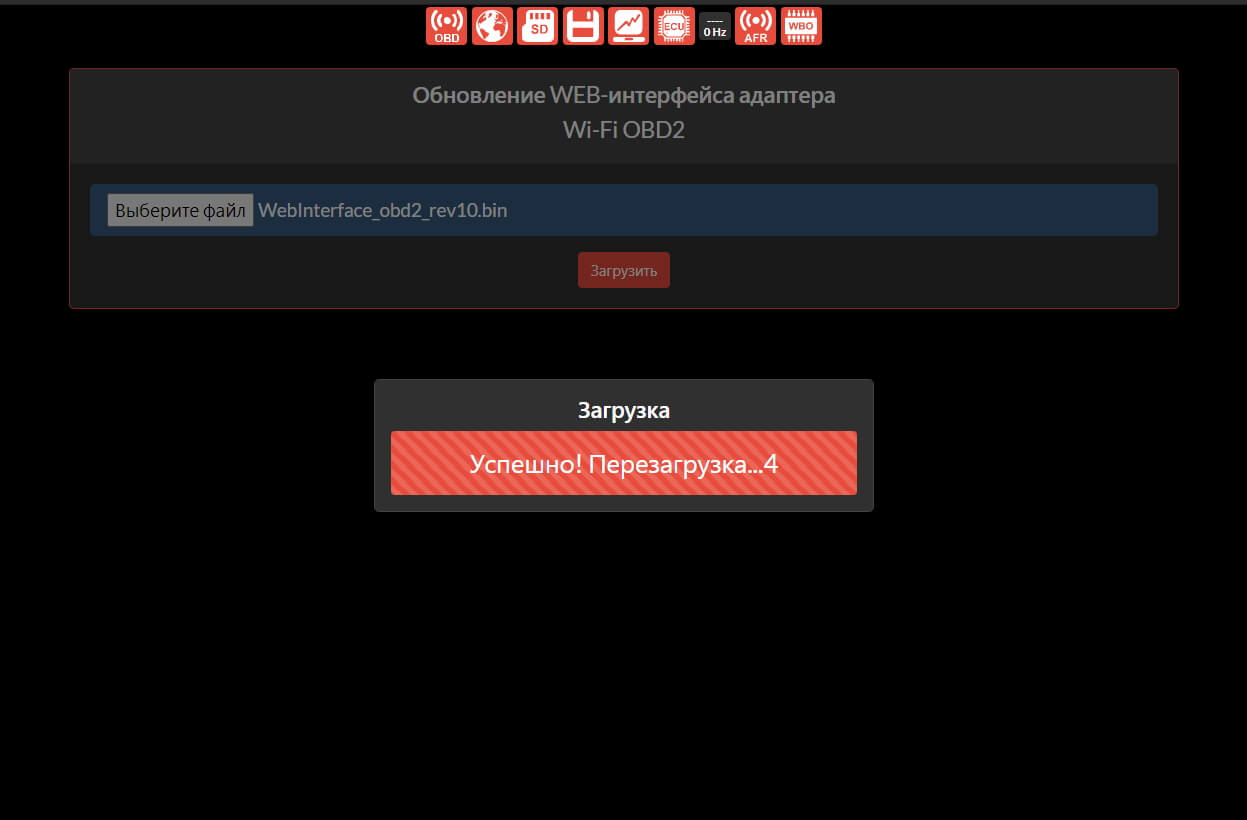

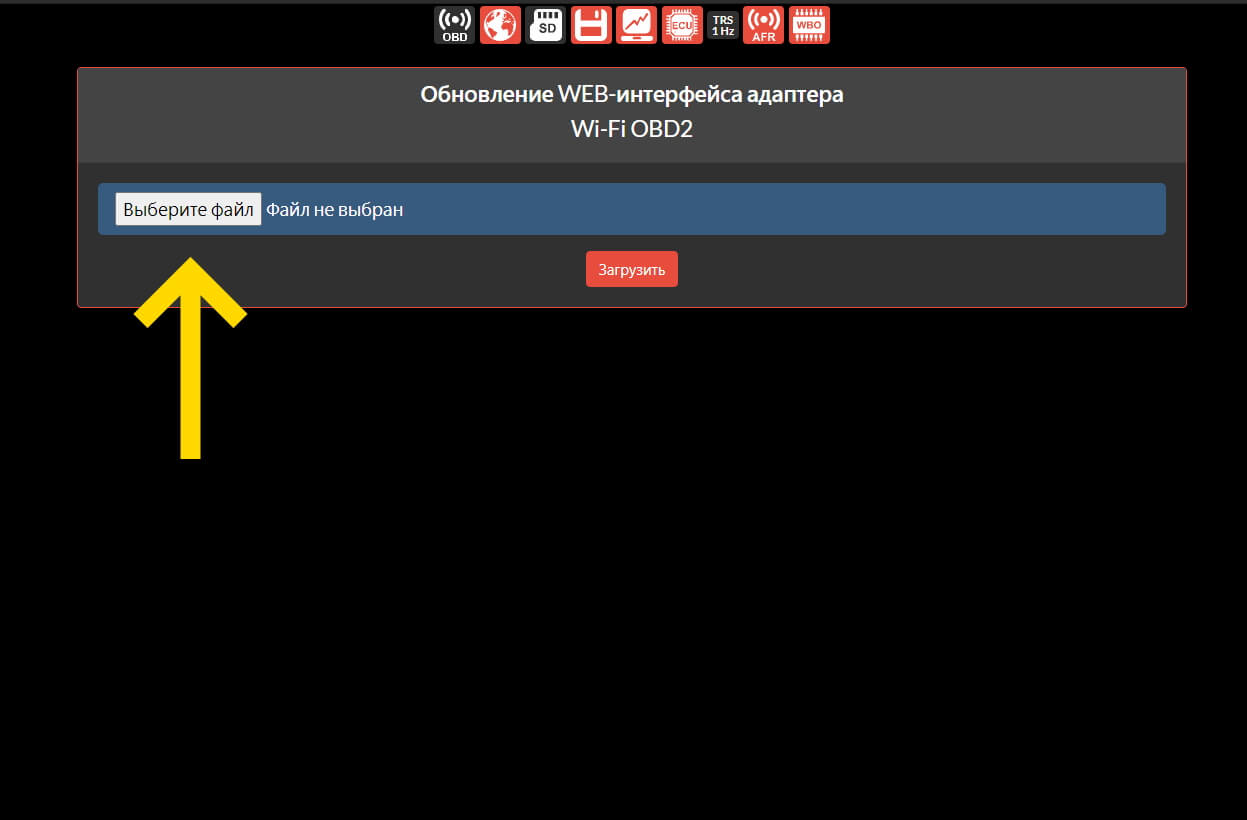

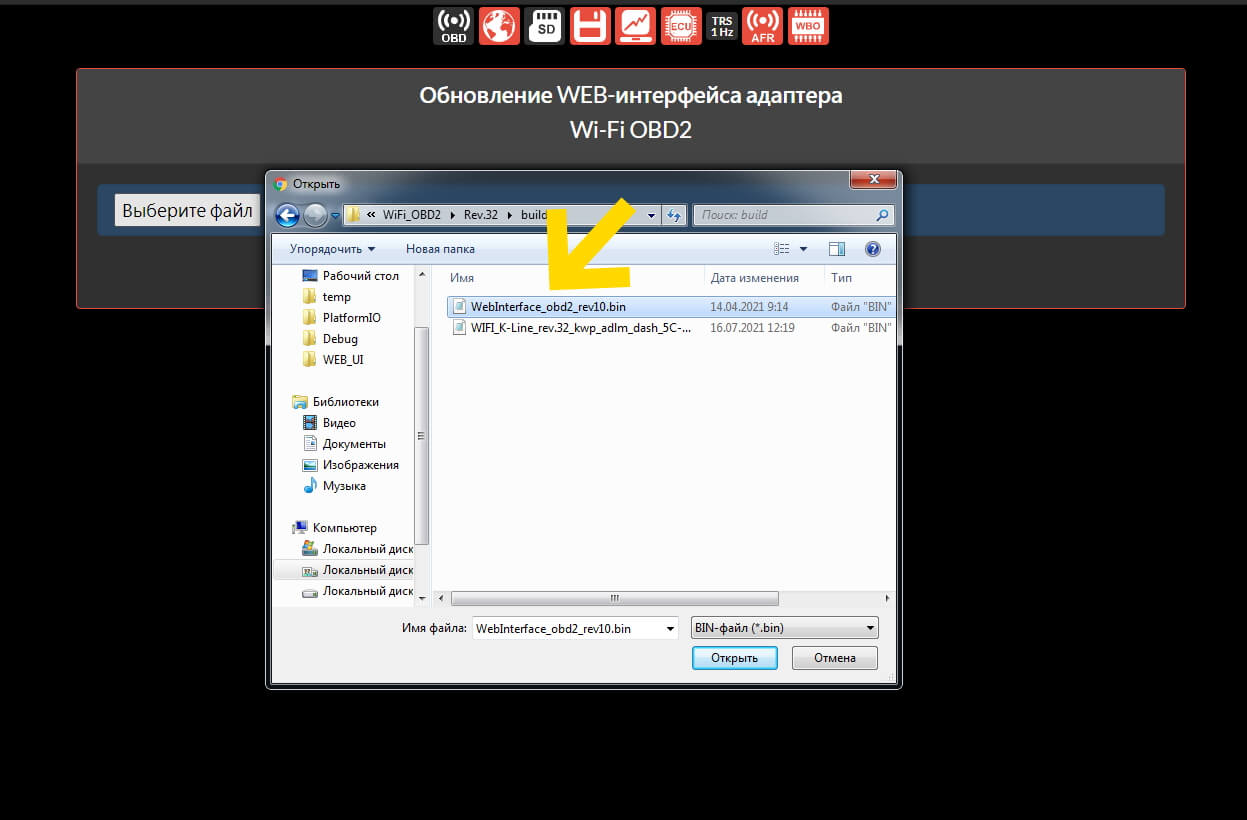

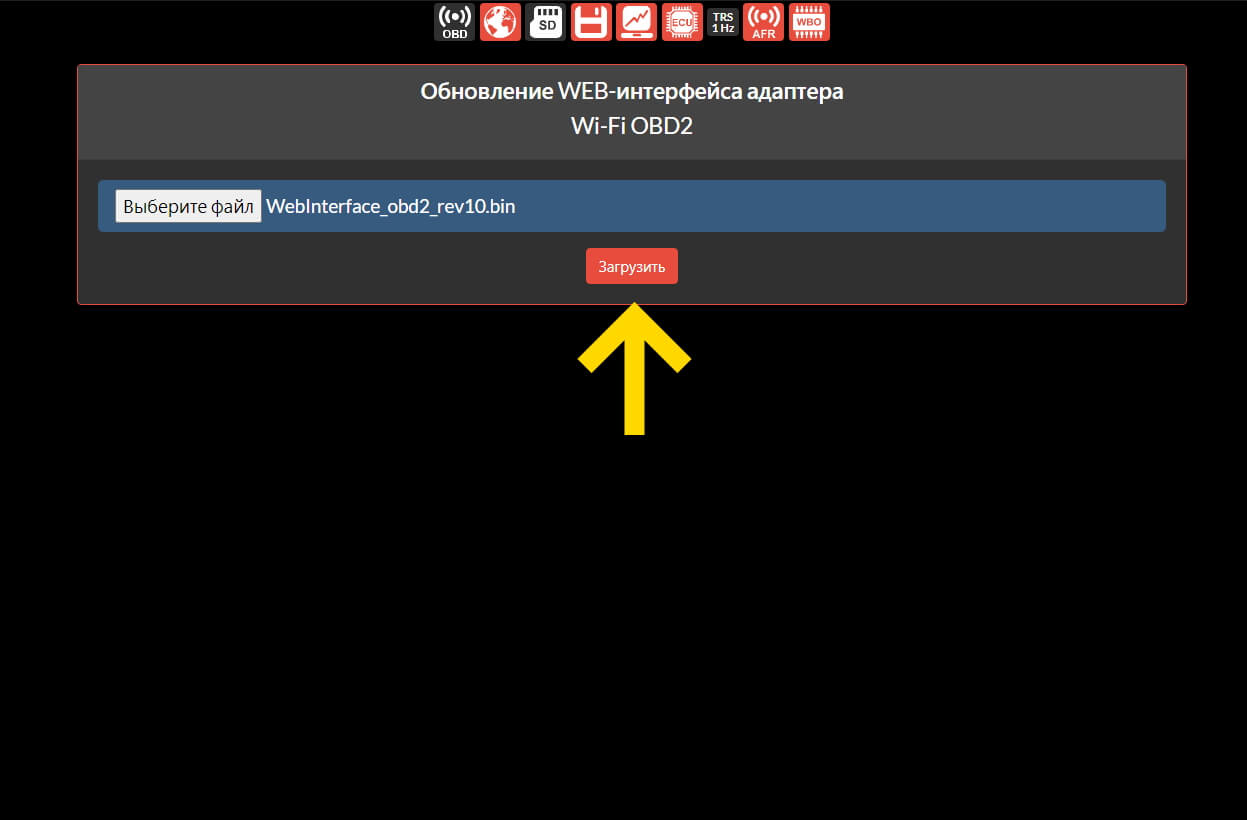

На вкладке обновления интерфейса необходимо нажать кнопку «Выбрать файл», выбрать файл интерфейса и нажать кнопку «Загрузить». Пойдёт процесс загрузки и по завершению адаптер с интерфейсом автоматически перезагрузятся.
Если в процессе обновления в интерфейсе отобразится сообщение «Ошибка загрузки», то необходимо убедится в правильности выбираемого файла, его размере и повторить попытку обновления.
Внимание

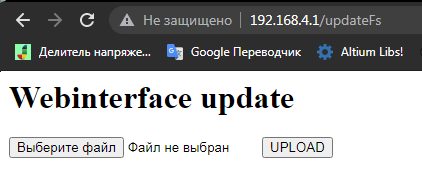

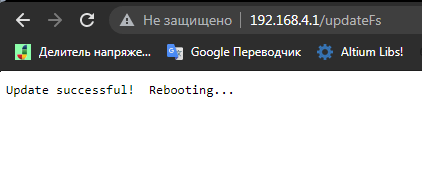

Если в адаптере повреждён или отсутствует web-интерфейс, то необходимо попробовать зайти по аварийному адресу обновления интерфейса , выбрать файл интерфейса и нажать кнопку «UPLOAD». Индикации загрузки не будет видно, процесс займёт около 2 минут и после завершения должна появится надпись «Update successful! Rebooting…». После этого необходимо вручную зайти на web-интерфейс.
Обновление прошивки

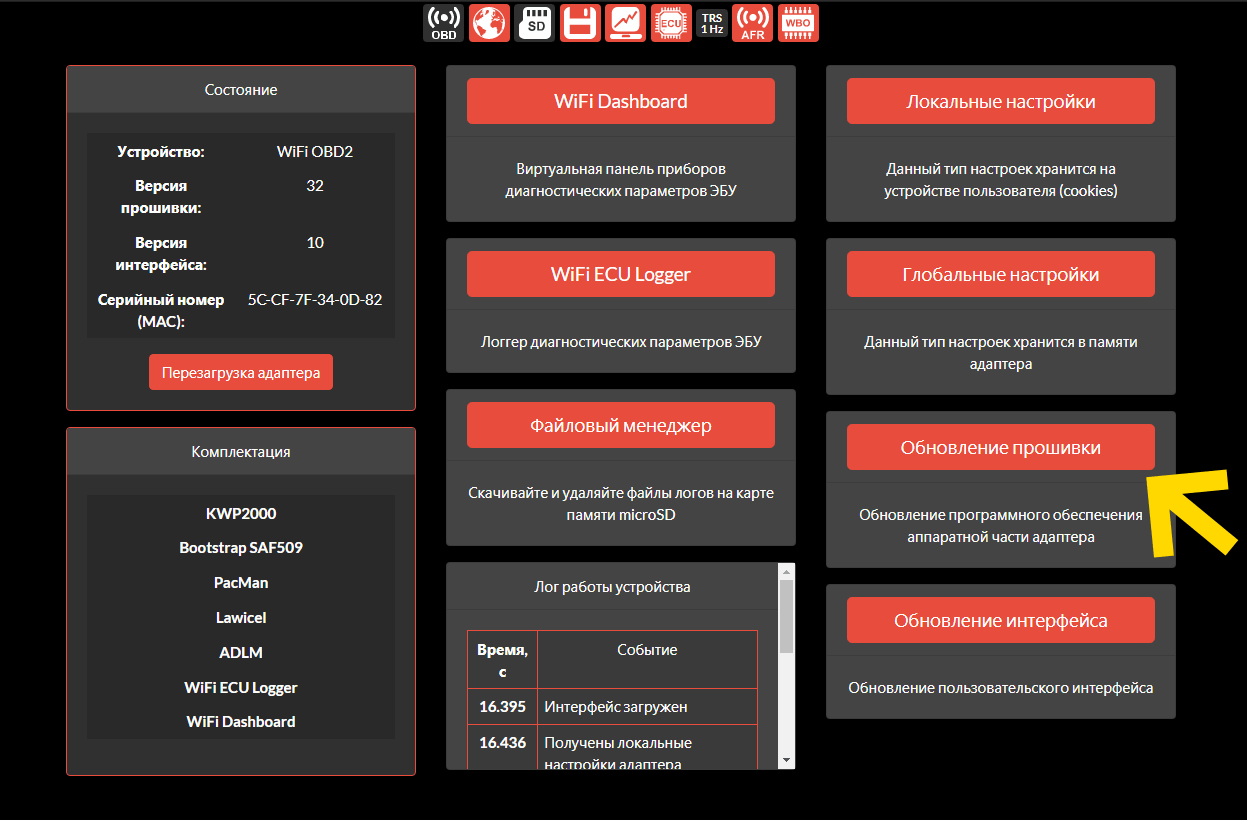

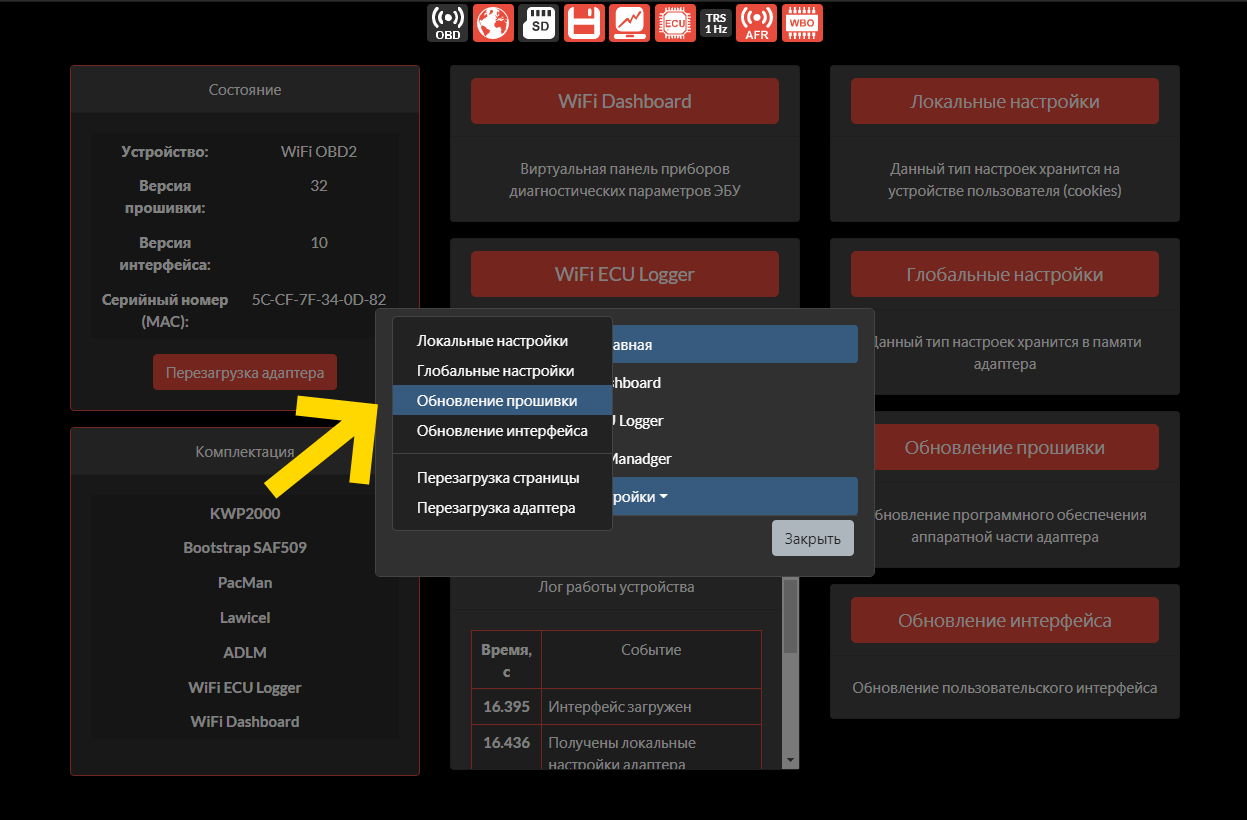

На вкладку обновления прошивки можно попасть путём нажатия кнопки «Обновление прошивки» на главной странице или в меню навигации.

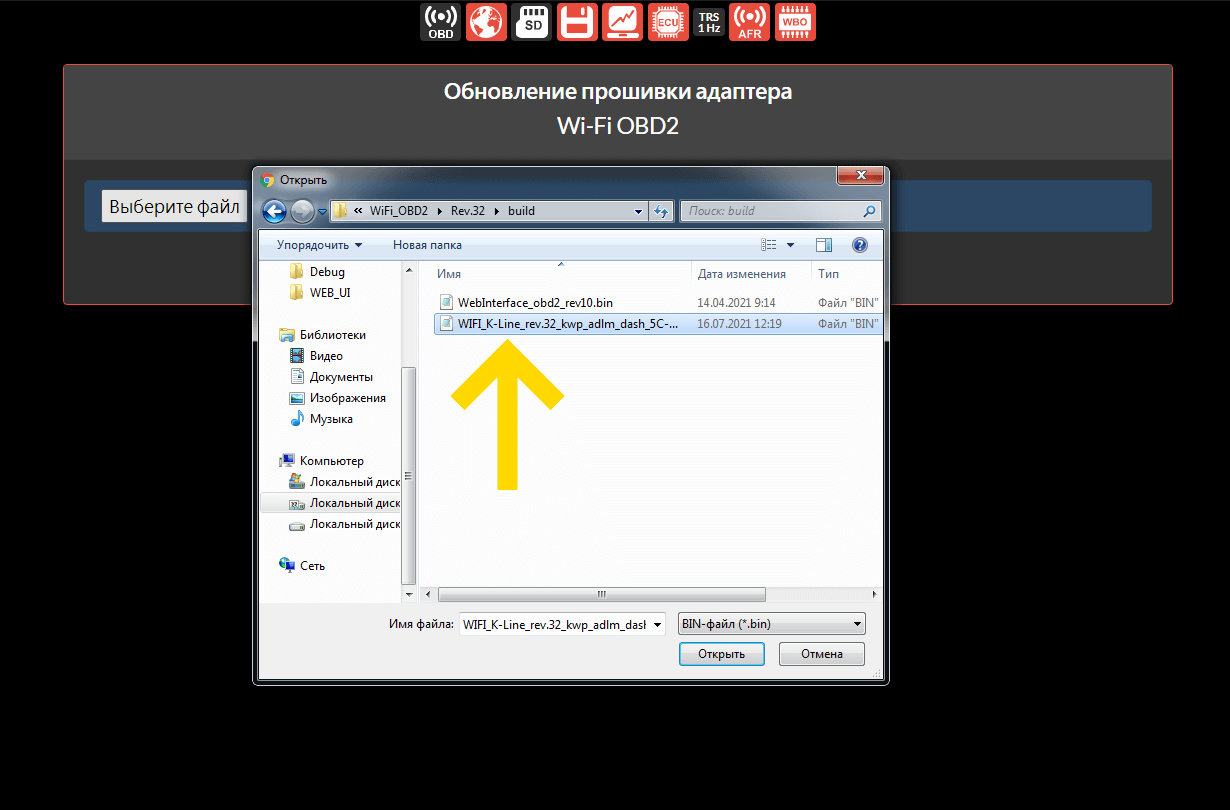

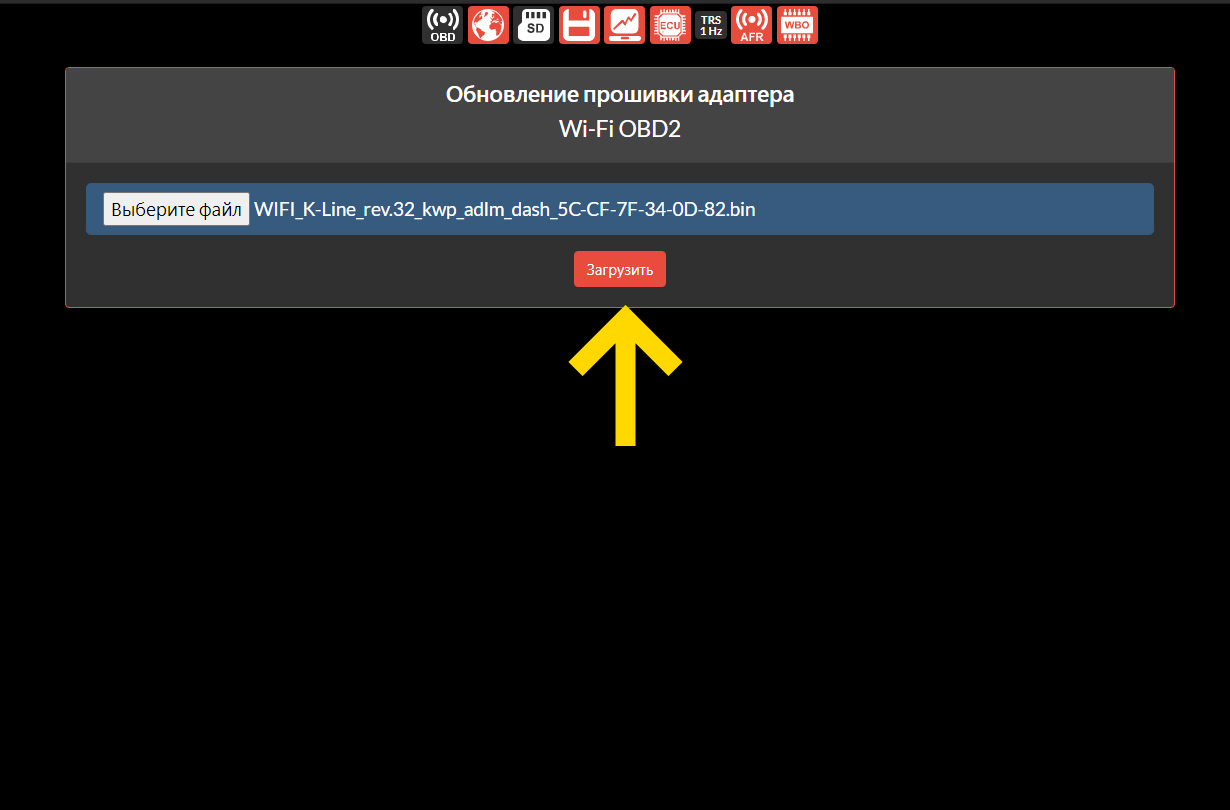

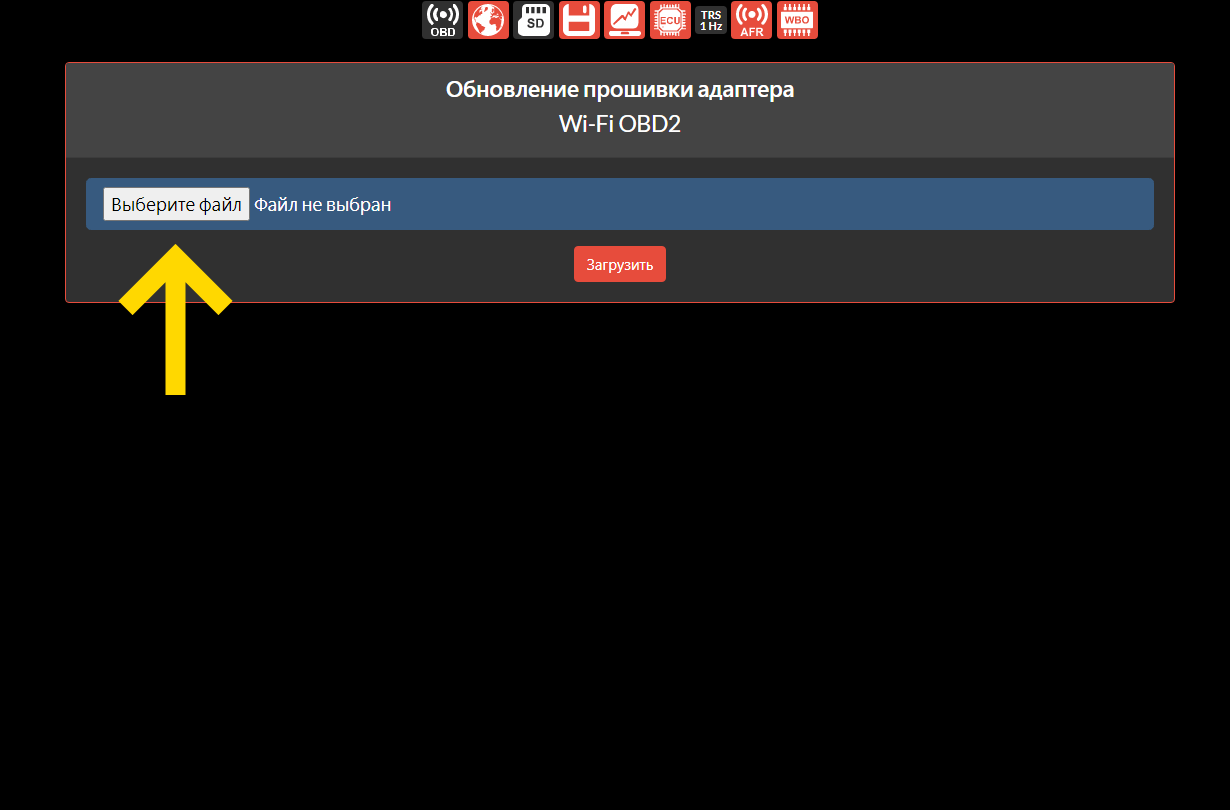

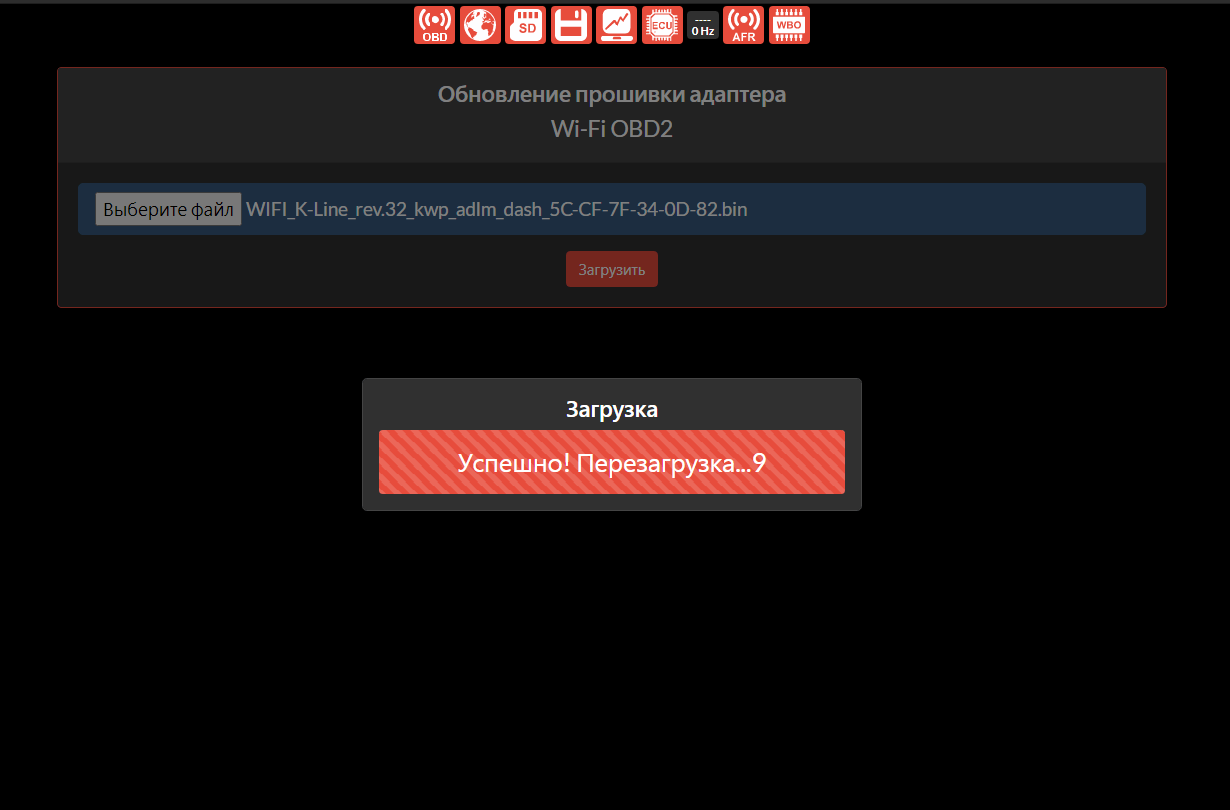

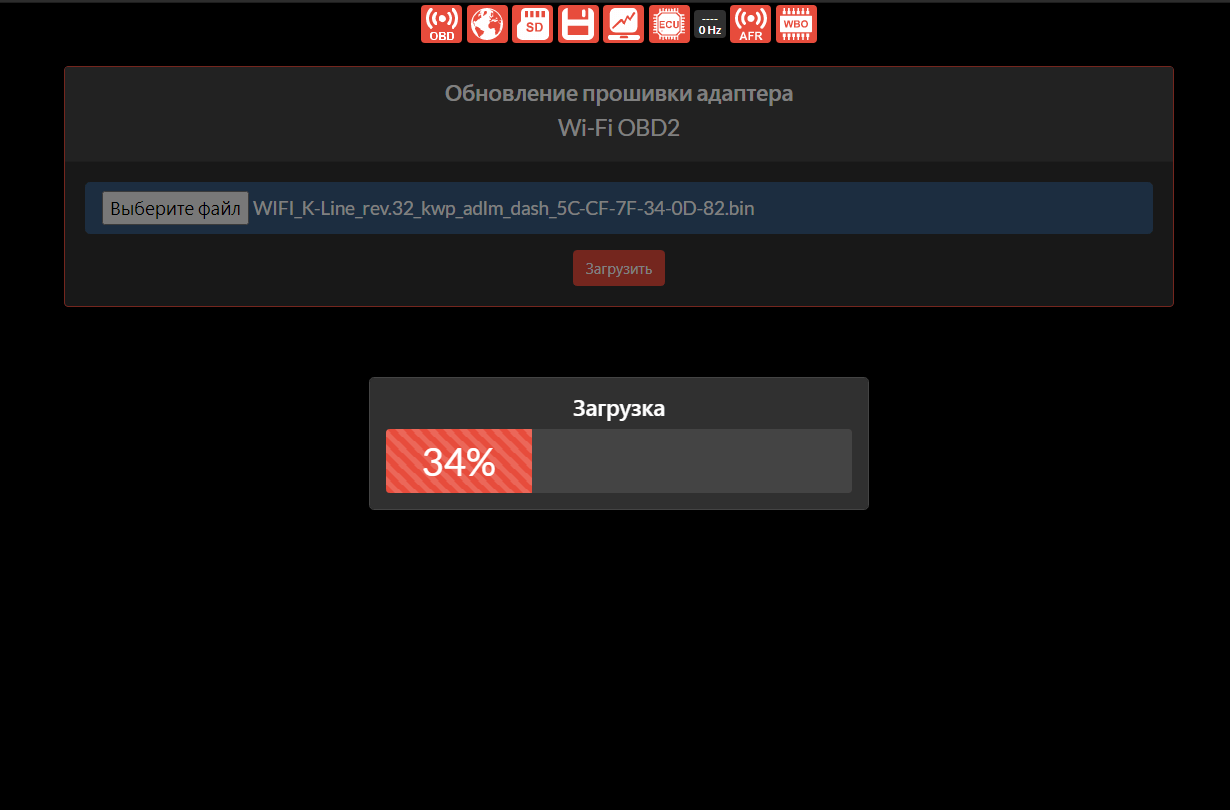

На вкладке обновления прошивки необходимо нажать кнопку «Выбрать файл», выбрать файл прошивки и нажать кнопку «Загрузить». Пойдёт процесс загрузки и по завершению адаптер с интерфейсом автоматически перезагрузятся.
Если в процессе обновления в интерфейсе отобразится сообщение «Ошибка загрузки», то необходимо убедится в правильности выбираемого файла, его размере и повторить попытку обновления.
Внимание

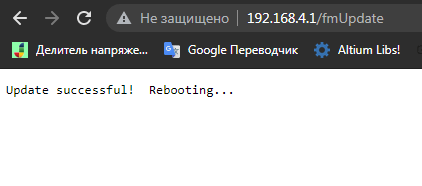

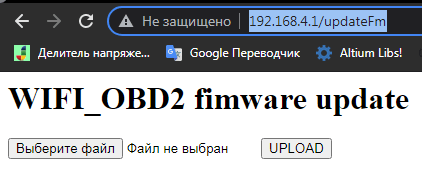

Если в адаптере повреждён или отсутствует web-интерфейс, то необходимо попробовать зайти по аварийному адресу обновления прошивки , выбрать файл прошивки и нажать кнопку «UPLOAD». Индикации загрузки не будет видно, но процесс займёт не более 30 секунд и после завершения должна появится надпись «Update successful! Rebooting…». После этого необходимо вручную зайти на web-интерфейс.
Аварийное обновление через UART
Внимание
Данный вариант необходимо использовать в крайних случаях, когда нет доступа к WEB - интерфейсу адаптера.
Примечание
- Для выполнения обновления необходимо:
переходник USB-UART на микросхемах FT232, CH340 или CP2102 (PL2303 не подходит);
программа ESP_FLASH.
Первым делом необходимо прогреть феном и сместить на одну секцию резисторную сборку RN4:
Затем необходимо подключить переходник USB-UART к модулю WIFi по следующей схеме:
Запускаем программу ESP_FLASH и выполняем следующие действия как на скрине ниже:
Выбираем файл прошивки для адаптера и интерфейса.
Активируем выбранные файлы и убеждаемся в правильности адресов (0 и 0x100000).
Выбираем необходимый COM-порт.
Выбираем скорость 115200.
Нажимаем кнопку «START».
Подаём питание на адаптер.
Должен пойти процесс загрузки прошивки. По окончанию в программе ESP_FLASH появится надпись «FINISH»:
Важно
Если в процессе прошивки в программе ESP_FLASH появилась надпись «ERROR», то необходимо отключить питание от адаптера и повторить операцию прошивки заново.
