• WiFi AFR

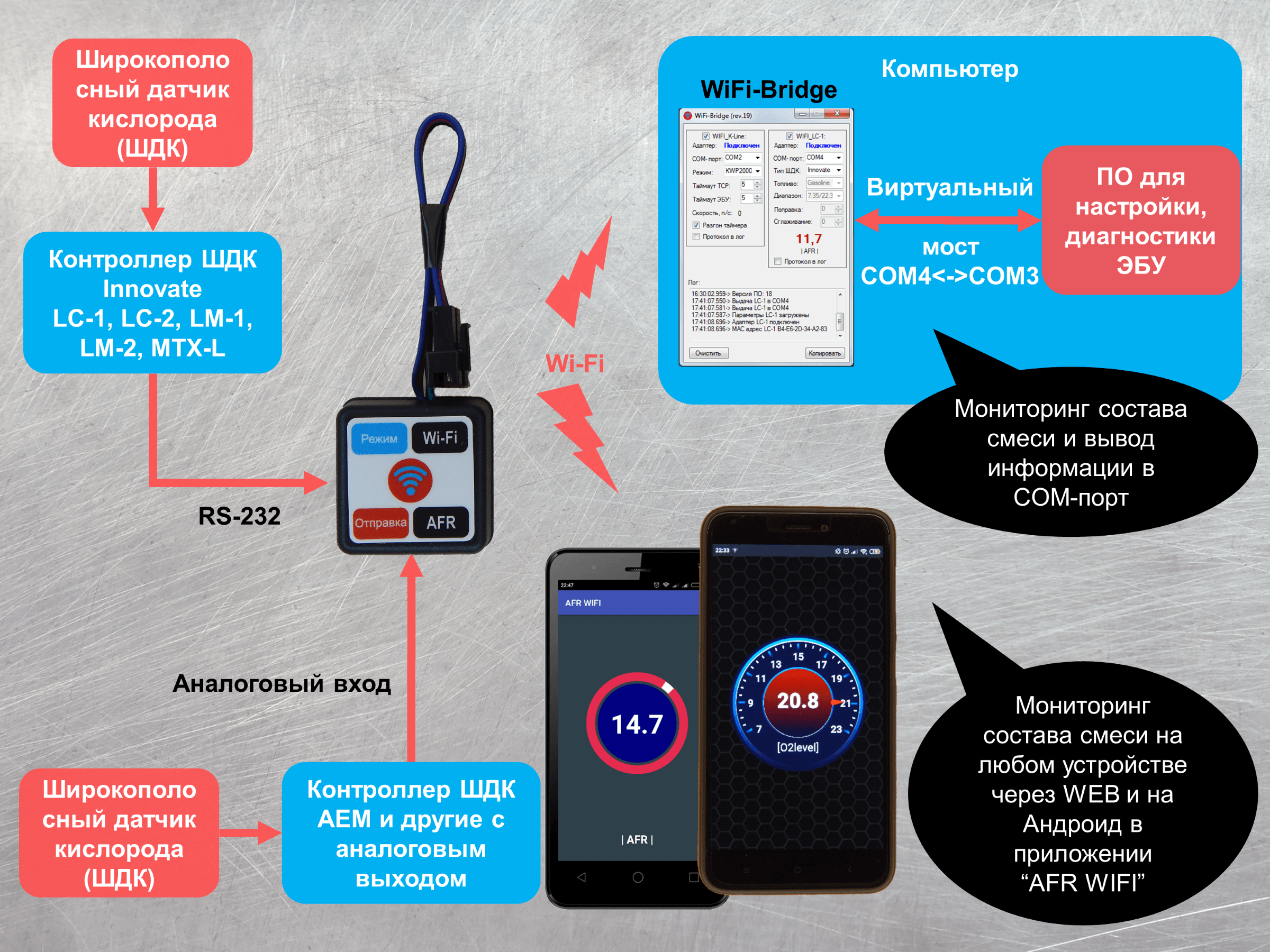

Возможности

Связь с контроллером через цифровой или аналоговый вход;

• Откатка программного обеспечения (ПО) «Онлайн»;

• Виртуальный индикатор AFR:

  • индикация состава смеси;

  • отображение опасных значений (warnings).

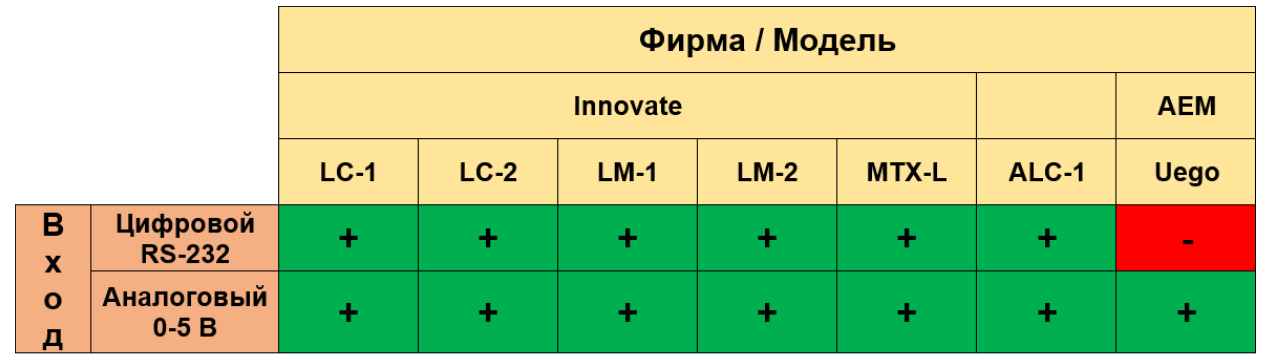

Поддерживаемые контроллеры

Особенности

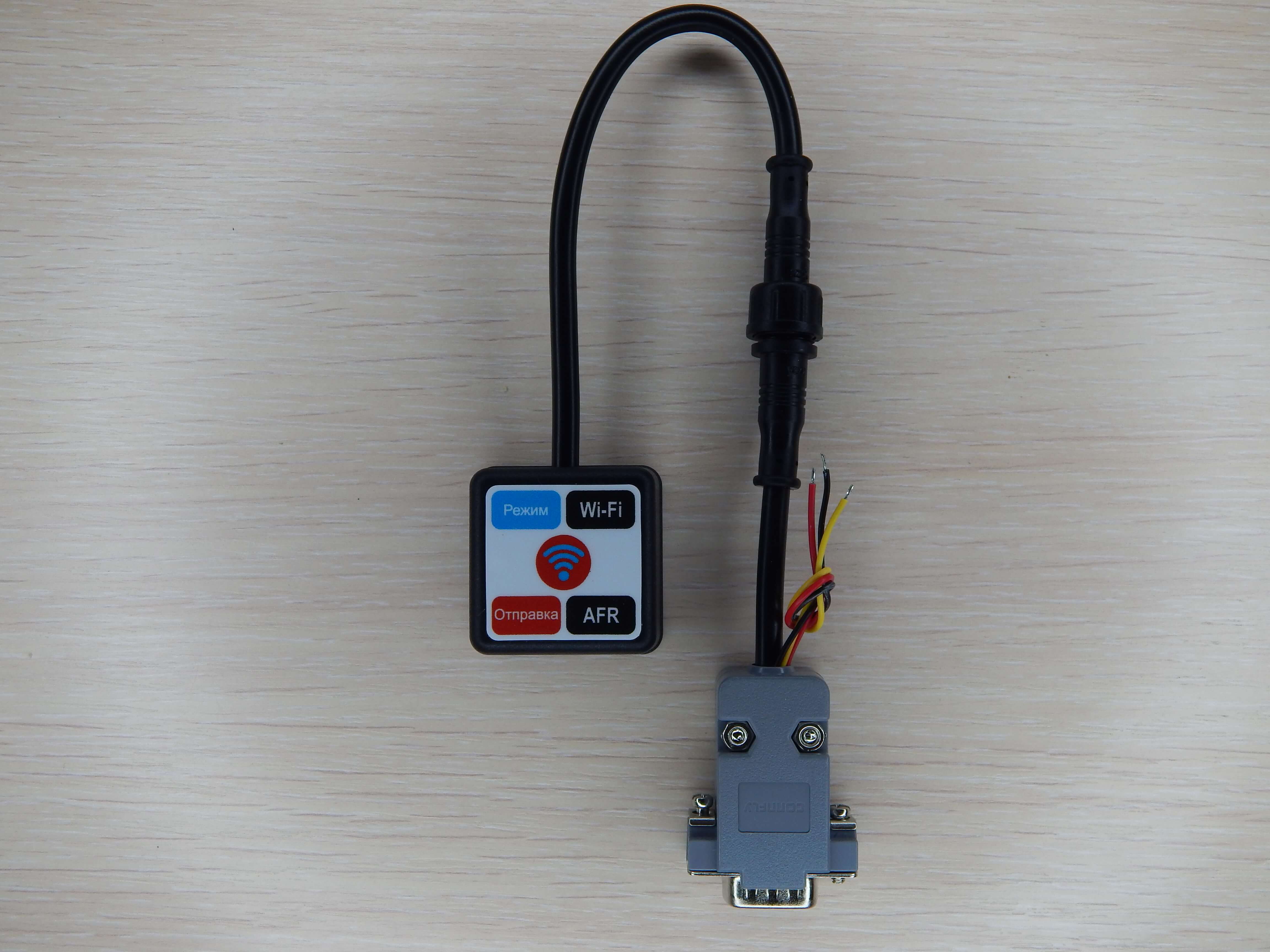

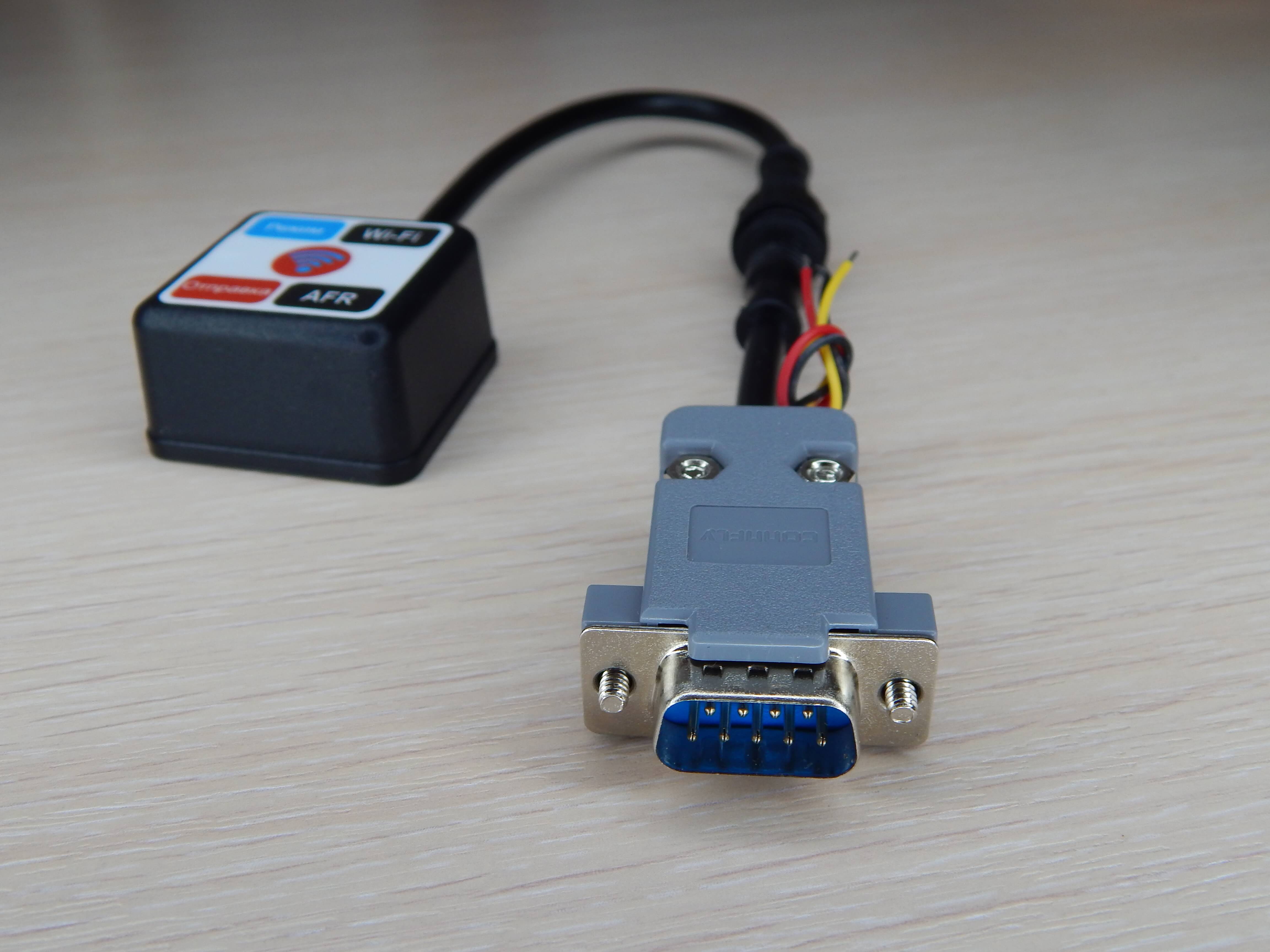

Существует один вариант адаптера WiFi AFR с цифровым и аналоговым входом.

Кроме связи по WiFi адаптер является программным переходником для всех типов контроллеров и выводит в COM-порт данные в соответствии с протоколом Innovate Serial Protocol 1. Т.е. при подключении LM-2, AEM Uego и других контроллеров со стороны компьютера связь устанавливается как с Innovate LC-1.

Технические характеристики

• Цифровой вход (RX, TX, GND по стандарту RS232);

• Аналоговый вход:

  • период опроса АЦП 10-200 мс;

  • диапазоны значений AFR: 7.35-22.35 (Innovate), 8.5-18 (AEM);

  • выдача информации в соответствии с протоколом Innovate Serial Protocol 1;

  • стехиометрия: бензин 14.7, пропан 15.5, метанол 6.4, Этанол 9.0, метан 17.2, дизтопливо 14.6;

  • погрешность измерений < 0.05 AFR.

• Напряжение питания: 10 – 16 В.

• Потребляемый ток: 40 мА.

• Мощность передатчика: 19 ДБм.

• Дальность действия: до 30 м.
