Виртуальная приборная панель
WiFi Dashboard представляет собой кроссплаторменную виртуальную панель приборов диагностических параметров электронных блоков управления (ЭБУ) двигателя.

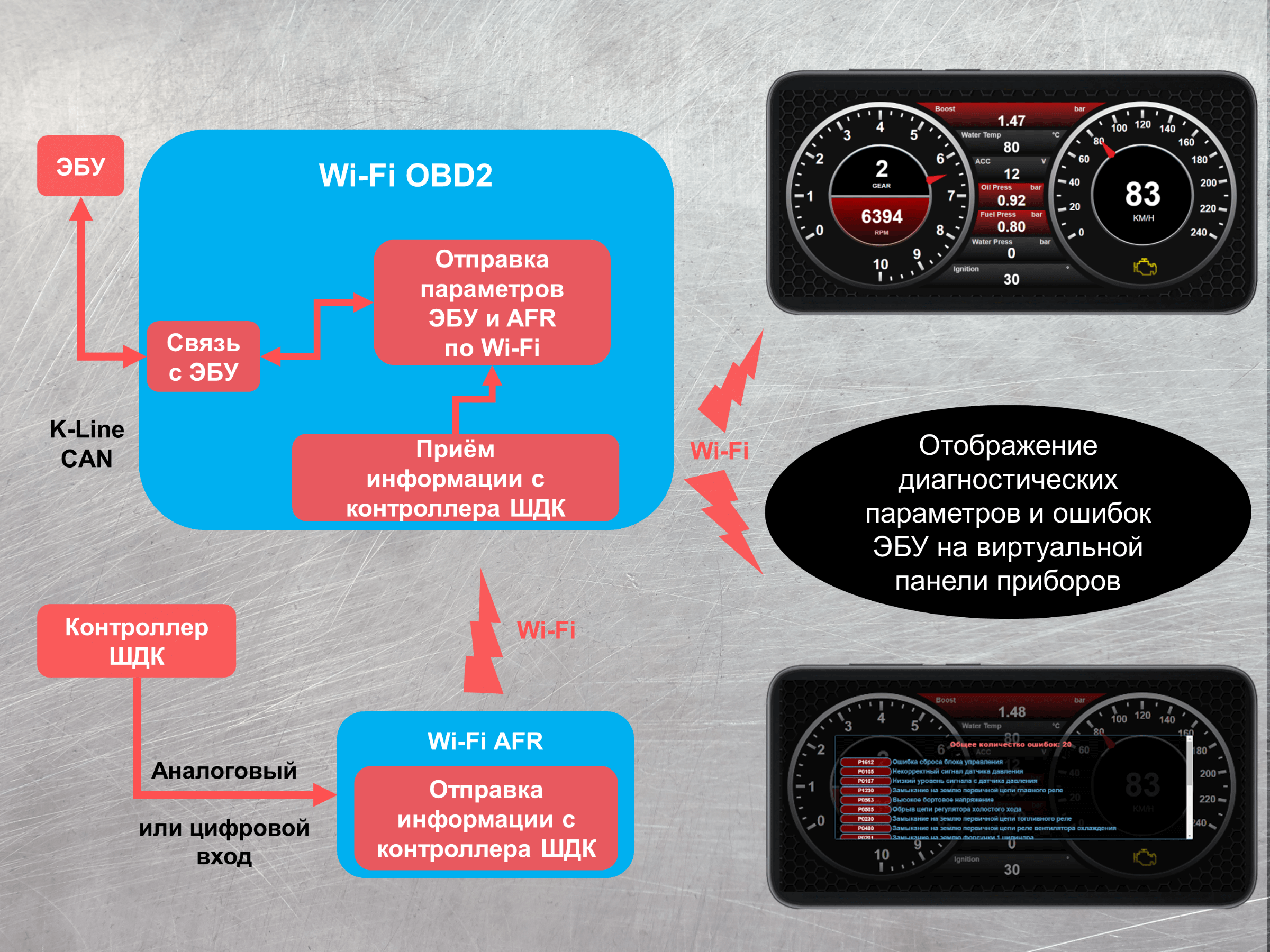

Панель работает на базе адаптера WI-FI OBD2 (WI-FI K-line), параметры достаются из диагностики ЭБУ.
Возможности

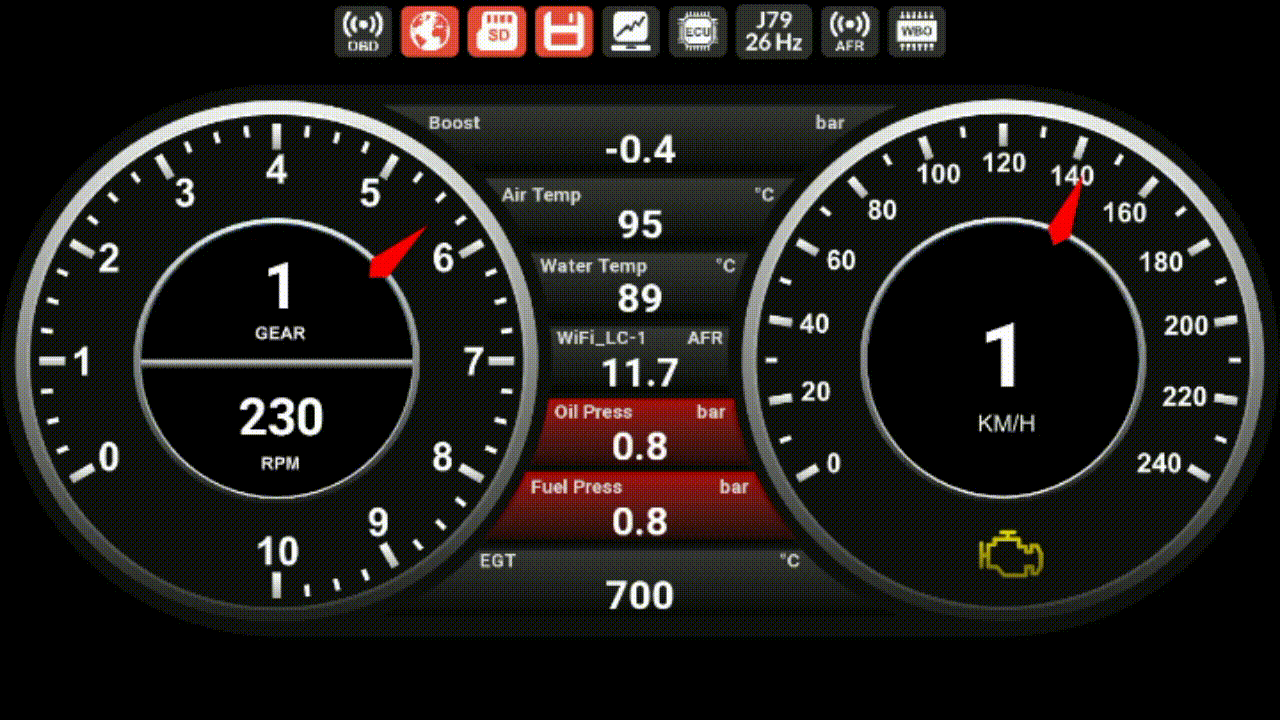

отображение оборотов, скорости, номера передачи и 7 параметров по выбору пользователя;
визуализация shift-assist;

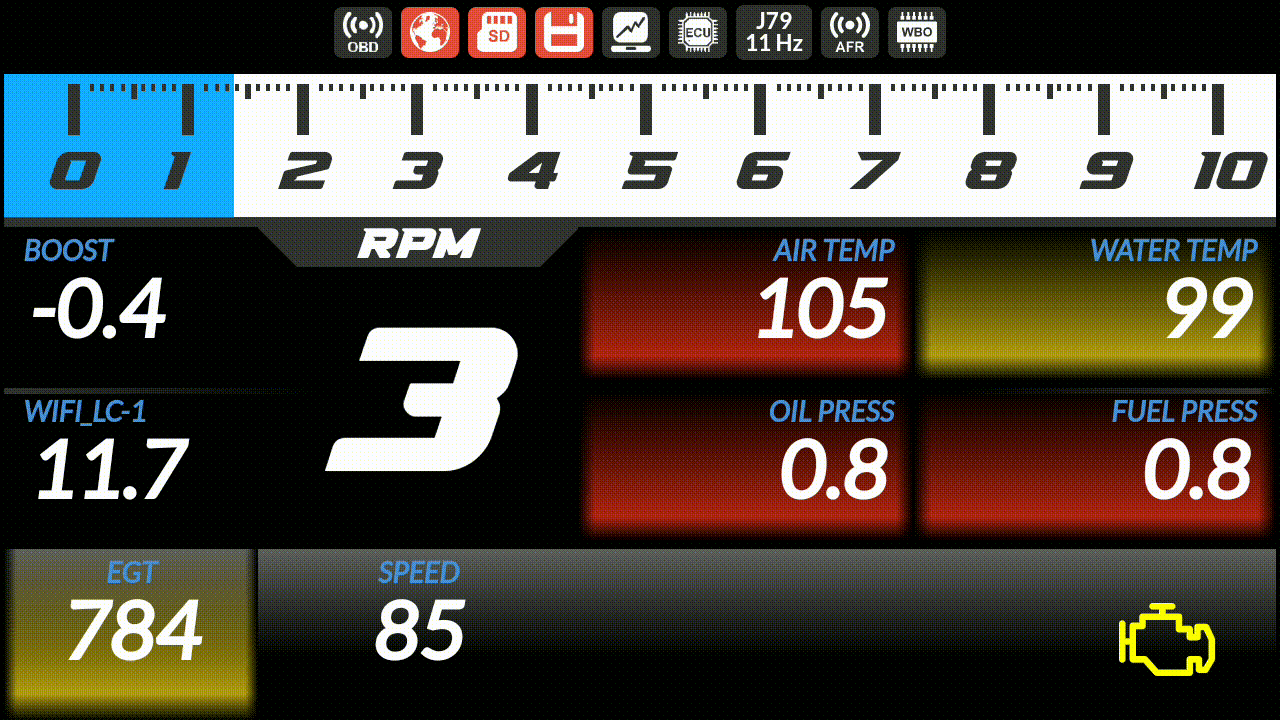

предупреждение об опасных значениях (warnings), которые настраиваются пользователем для каждого параметра;

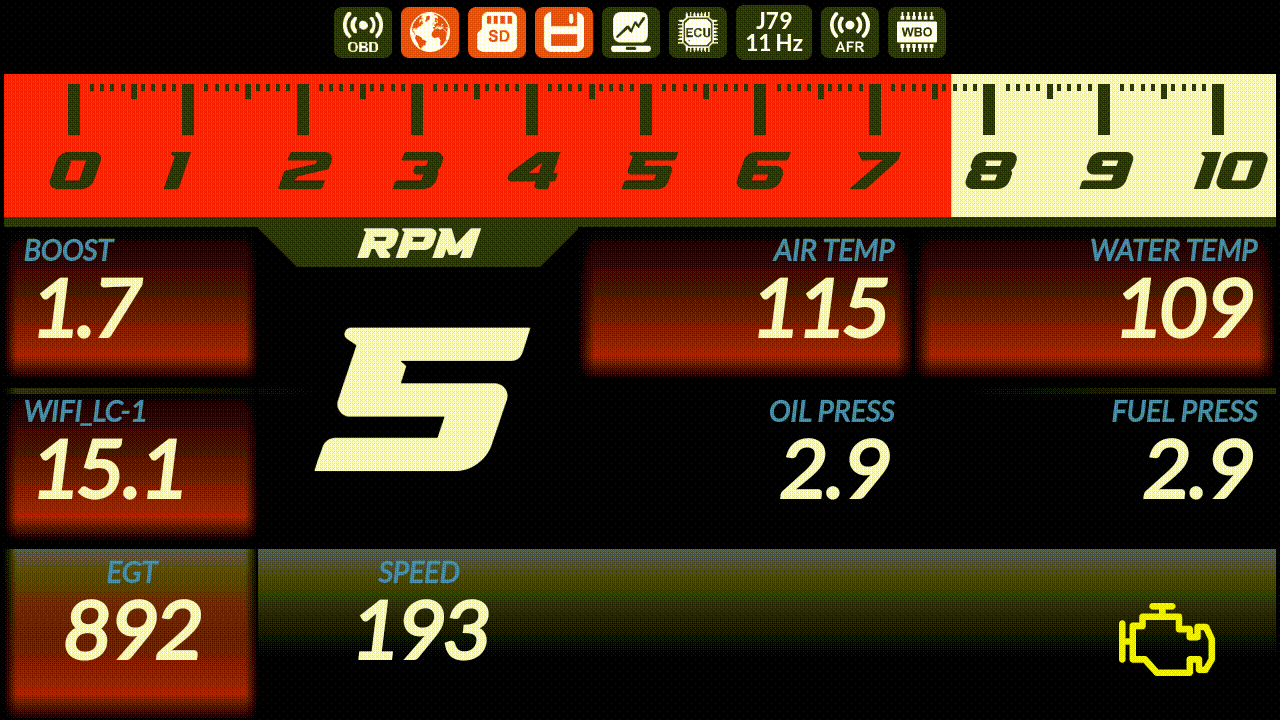

индикация текущих неисправностей двигателя с расшифровкой.
Важно
Так как в панели приборов организован разбор пакетов диагностики, то есть строгая зависимость от протоколов общения с ЭБУ. Необходимо выбрать подходящий протокол, в соответствии с используемым ЭБУ!
Протоколы
В настоящий момент реализованы следующие протоколы:
Январь 5.1/7.2 (KWP2000):
Euro2 - общий стандарт для KWP2000.
SmSv1 - используется для старых прошивок от SmS-софт.
SmSv2 - используется для прошивок SPT58XX от SmS-софт.
TRS - используется для ПАК «Инжектор Онлайн», прошивка TRS.
Matrix - используется для ПАК «Матрица», прошивка V43.
Абит Корвет:
Abit - стандарт для блоков от компании «Абит» по K-Line.
ADLM - стандарт для блоков от компании «Абит» по CAN.
SmS Soft:
ADLM - реализован в блоках SPTronic по CAN.
М73:
Bosch 7.9.7+:
j79s - используется для софта от Сергея (Sceptic).
PacMan
IPAC - используется для блоков IPAC по K-Line.
Микас
Mikas7 - используется для блоков Микас 7.1 с ПАК MOlt по K-Line.
Интерфейс панели приборов доступен пользователю на любом устройстве через WEB-браузер и Android приложение.
Более подробно с интерфейсом пользователя можно познакомиться в инструкции по ссылке.
Алгоритм запуска
Алгоритм запуска панели приборов следующий:
Выполнить подключение к адаптеру по WiFi (Точка доступа «WIFI_K-Line», пароль: 87654321*);
Зайти в интерфейс пользователя через браузер или приложение;

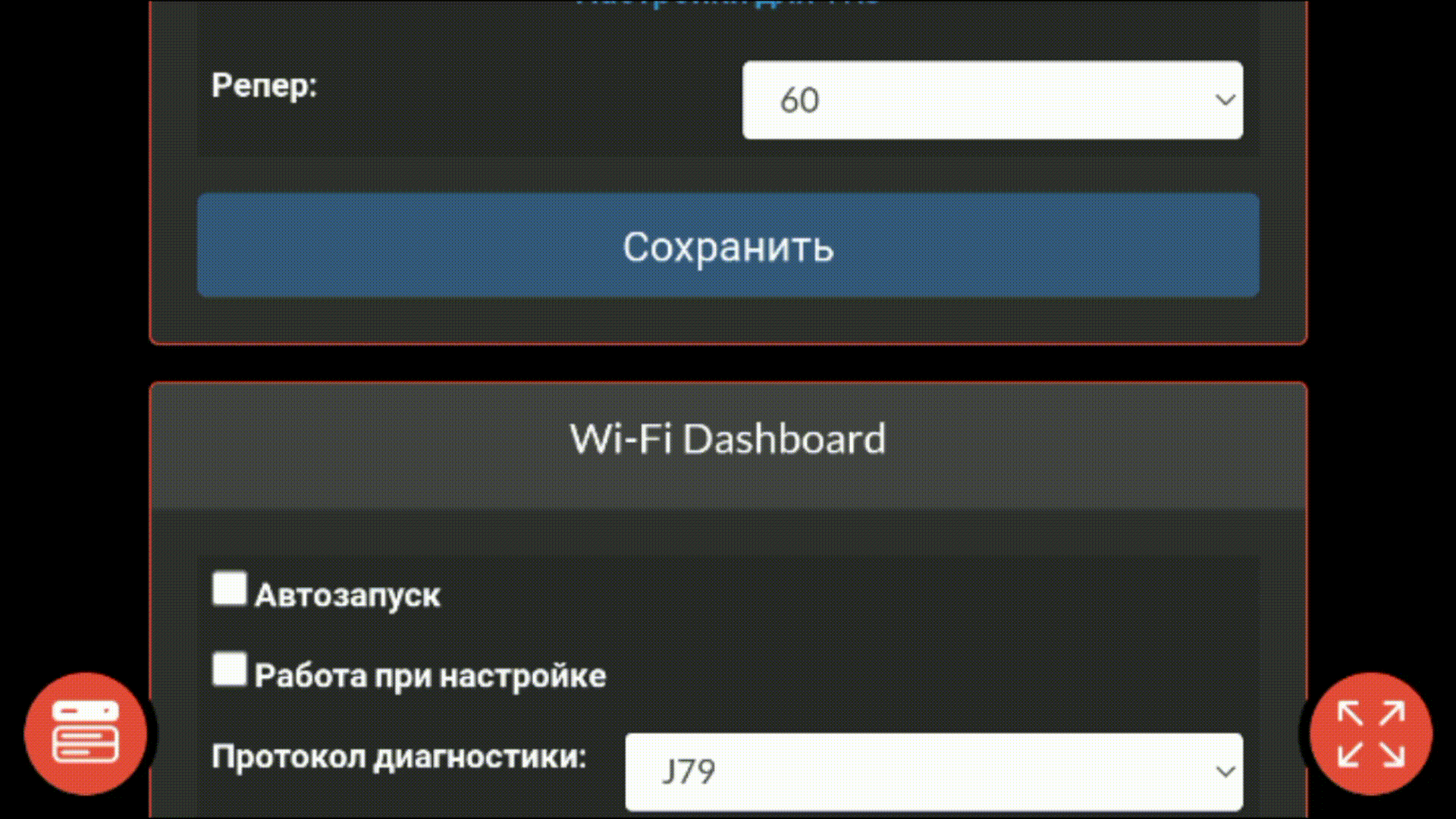

Настроить протокол связи и параметры в глобальных настройках;
Зайти на вкладку «WiFi Dashboard».
