Монтаж

Важно

К адаптеру необходимо подключить антенну в разъём RP-SMA и установить в разъём OBDII автомобиля. Без антенны адаптер стабильно работать не будет!

Кроме того, адаптер можно извлечь из корпуса и установить в ЭБУ или в другой корпус. Для удобства, в крайней версии платы предусмотрено два отверстия под крепление.

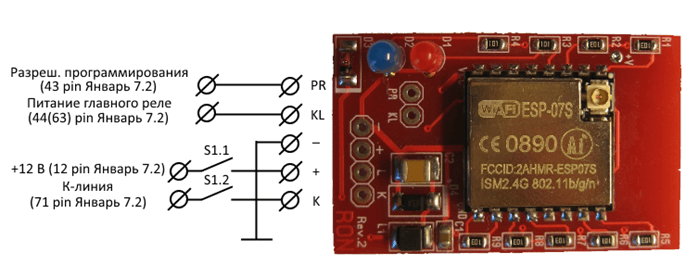

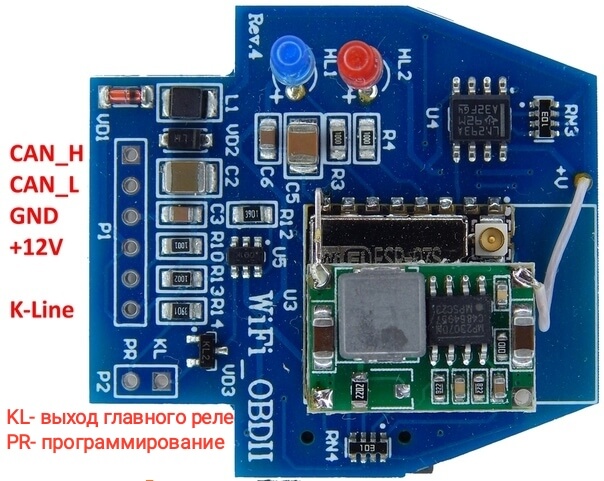

Распиновка адаптера WiFi OBD2 и устаревшего варианта WiFi K-Line:

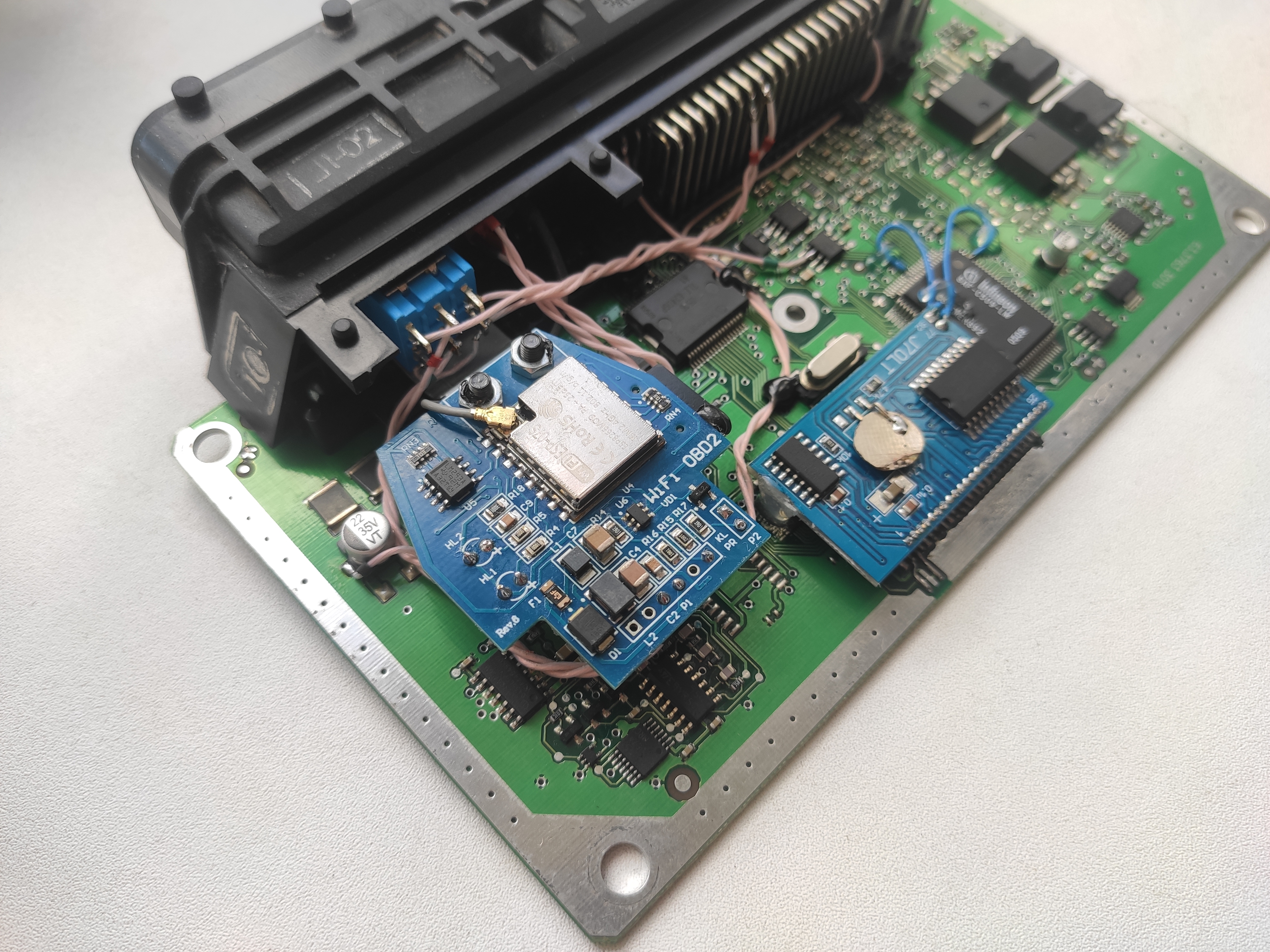

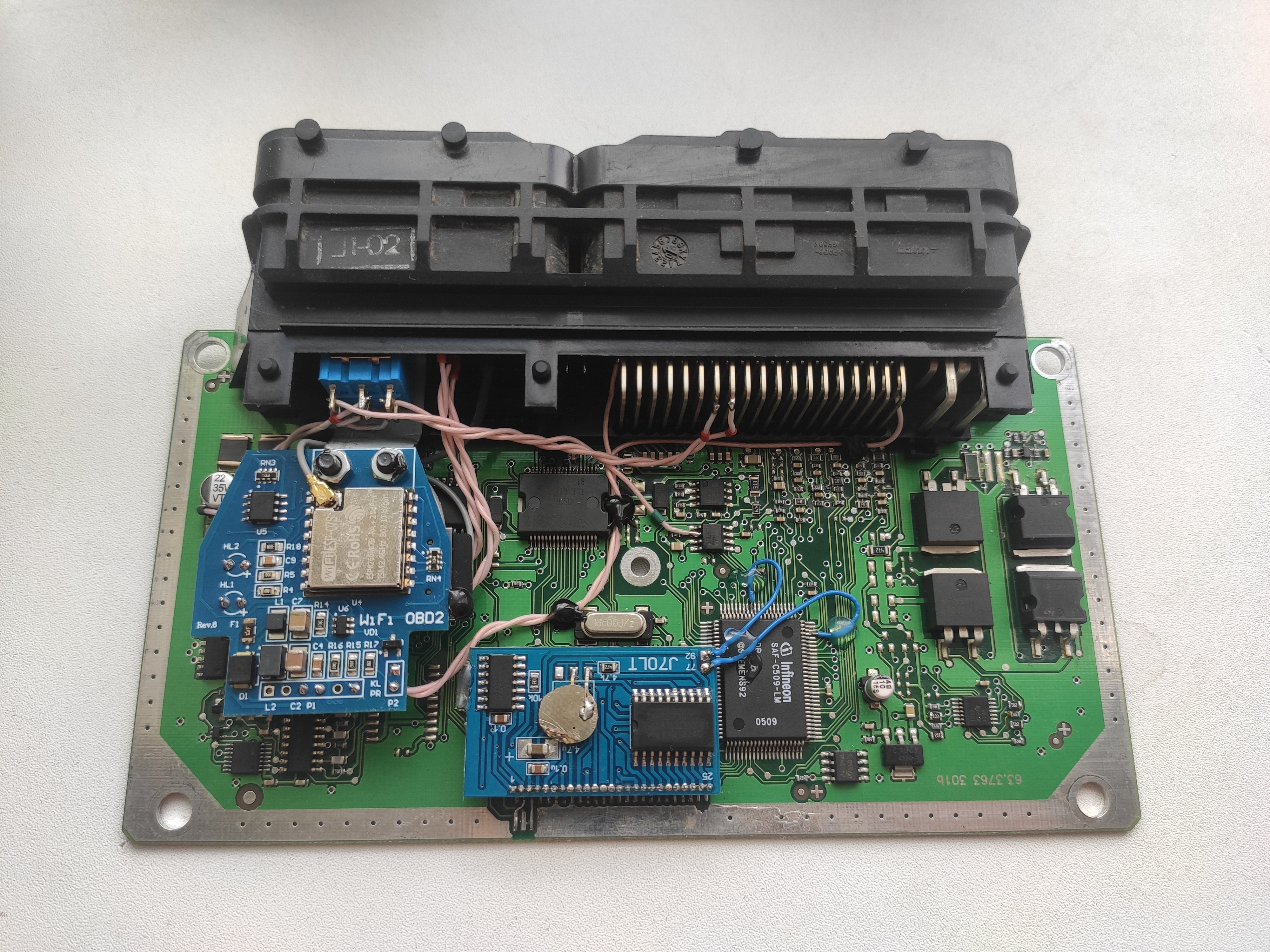

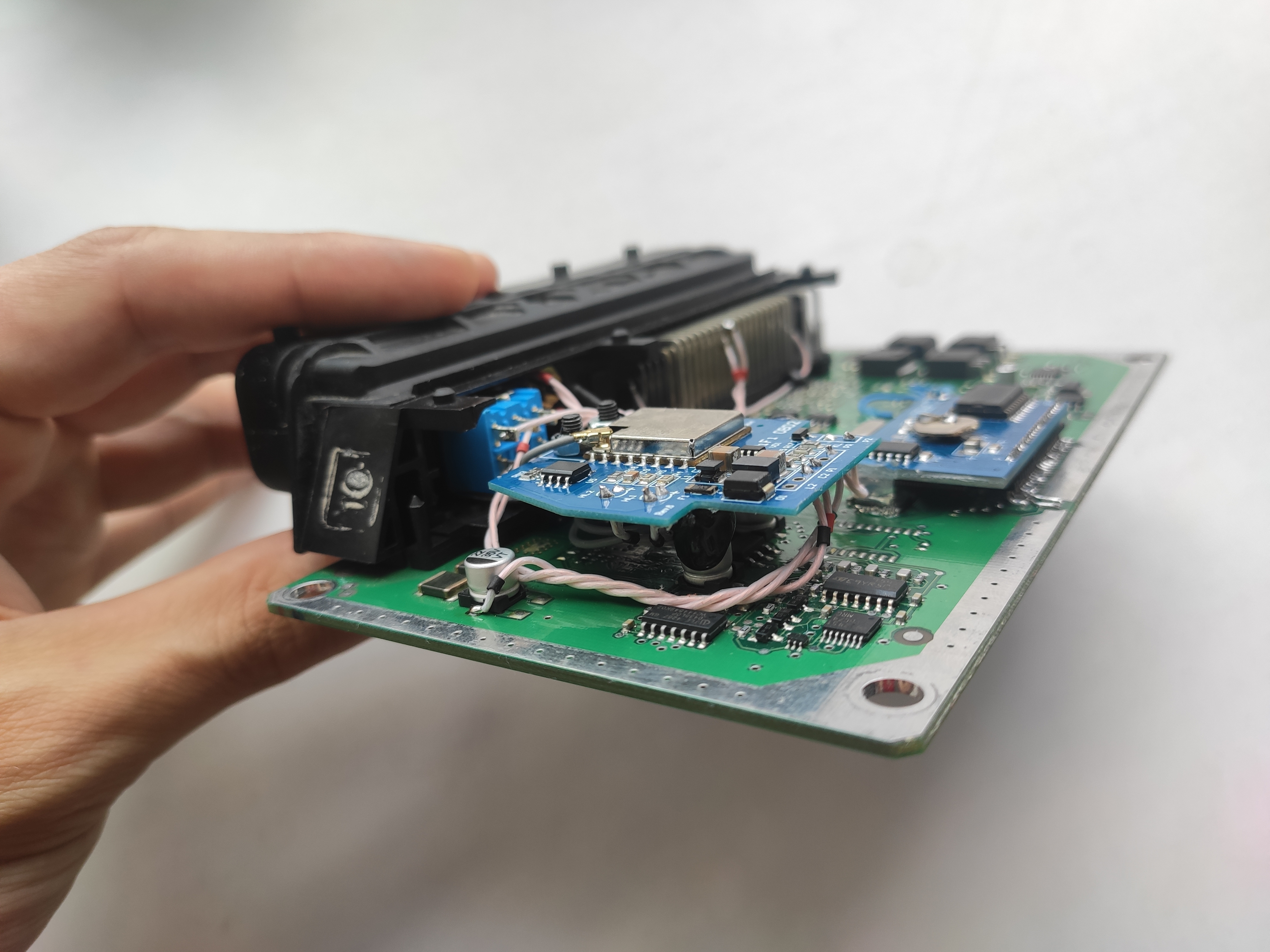

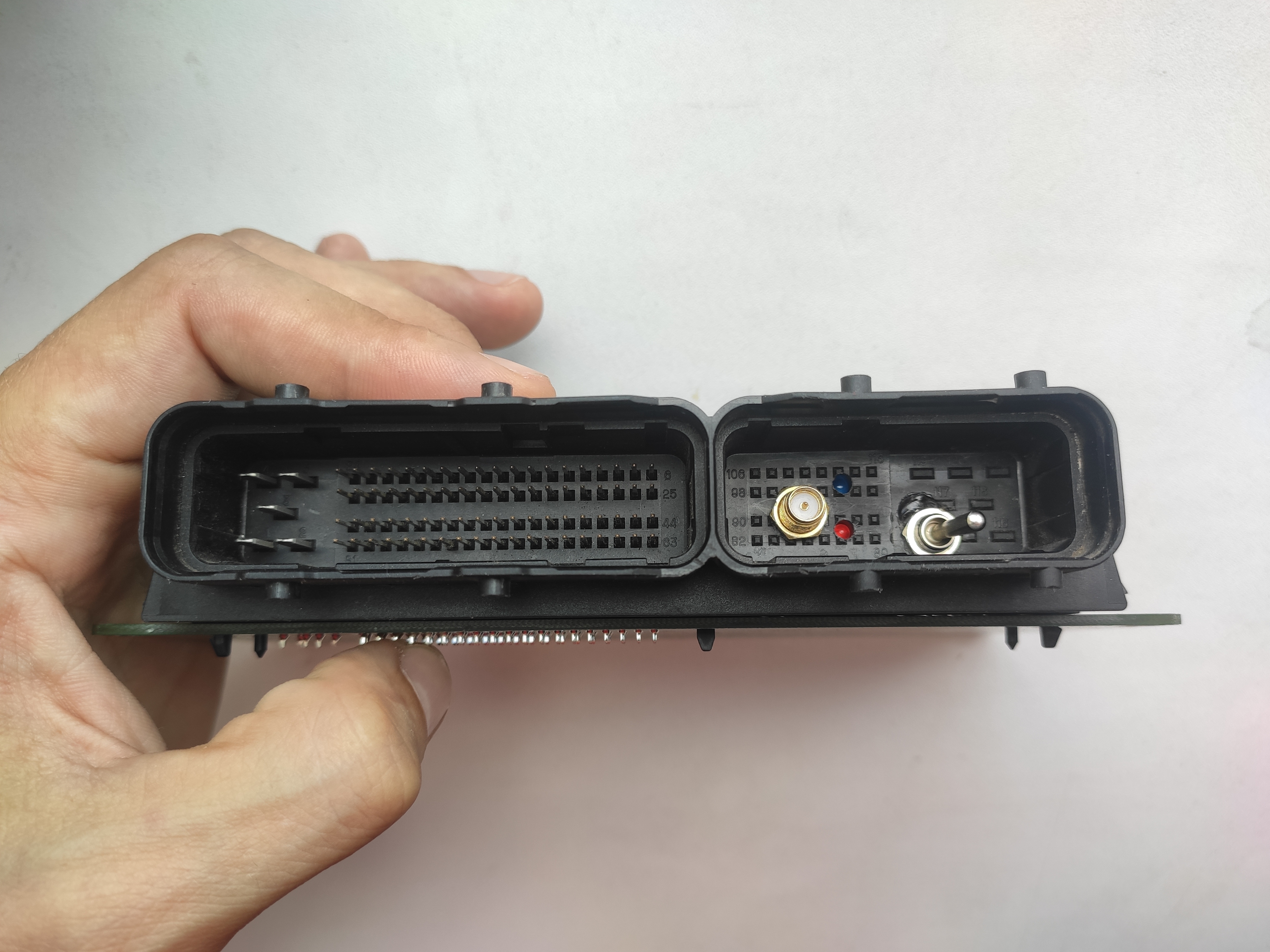

Пример установки WiFi OBD2 внутрь ЭБУ Январь 7.2
