WiFi OBD2

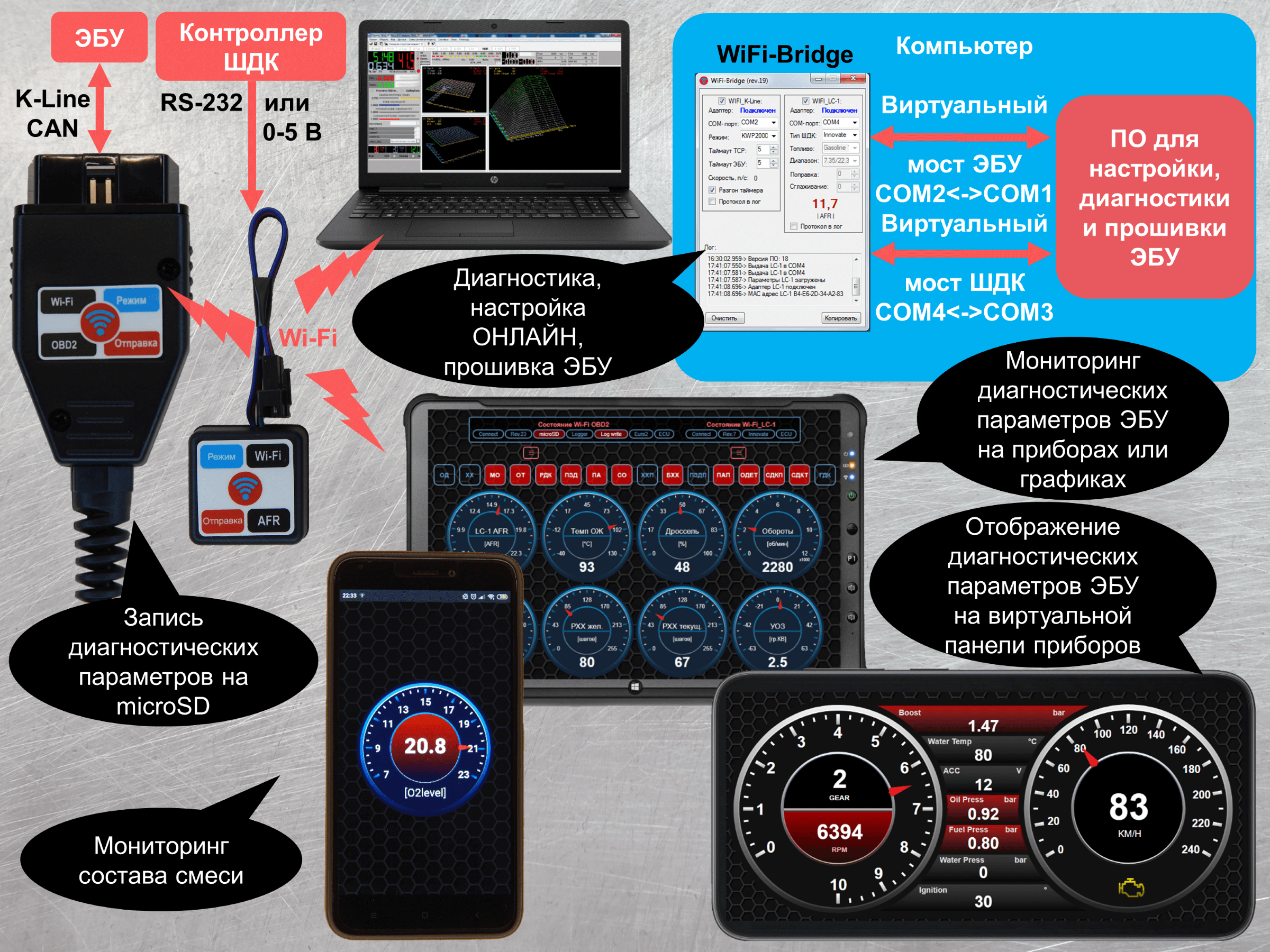

Возможности



Поддерживаемые комплексы

Внимание

Принцип работы Wi-Fi OBD2 сильно отличается от проводного адаптера K-Line. Обмен данными организован пакетами, поэтому есть строгая зависимость от протокола взаимодействия ЭБУ и программ для настройки, диагностики, прошивки. Адаптеры не являются ни ELM327, ни J2534, а используют свой уникальный подход для связи с ПК ЭБУ<—>K-Line(CAN)<—>Wi-Fi<—>COM-порт.


Особенности

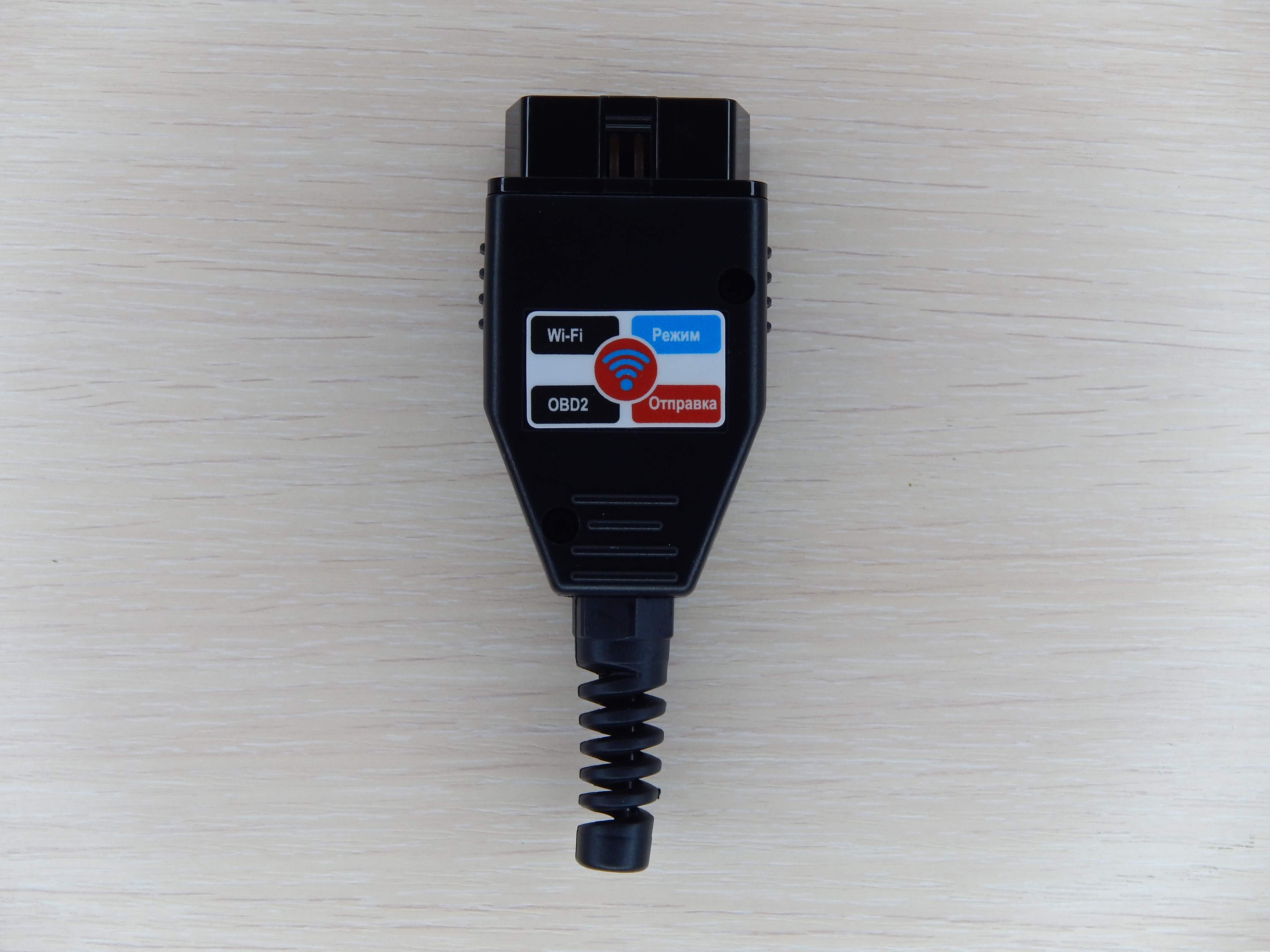

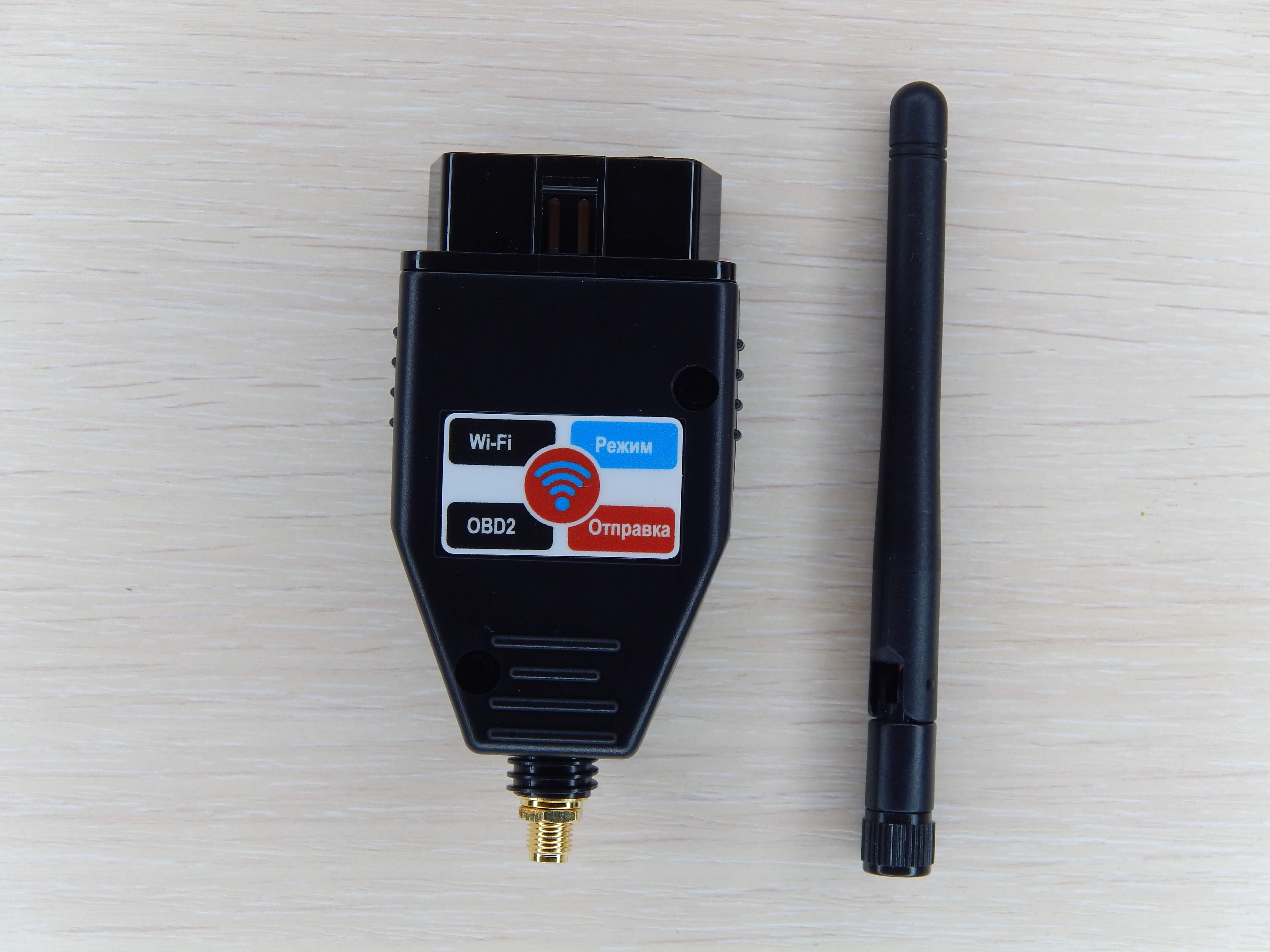

В настоящий момент адаптер WiFi OBD2 выпускается в одном исполении с разъёмом RP-SMA-F для подключения внешней антенны в пластиковом корпусе.


Примечание

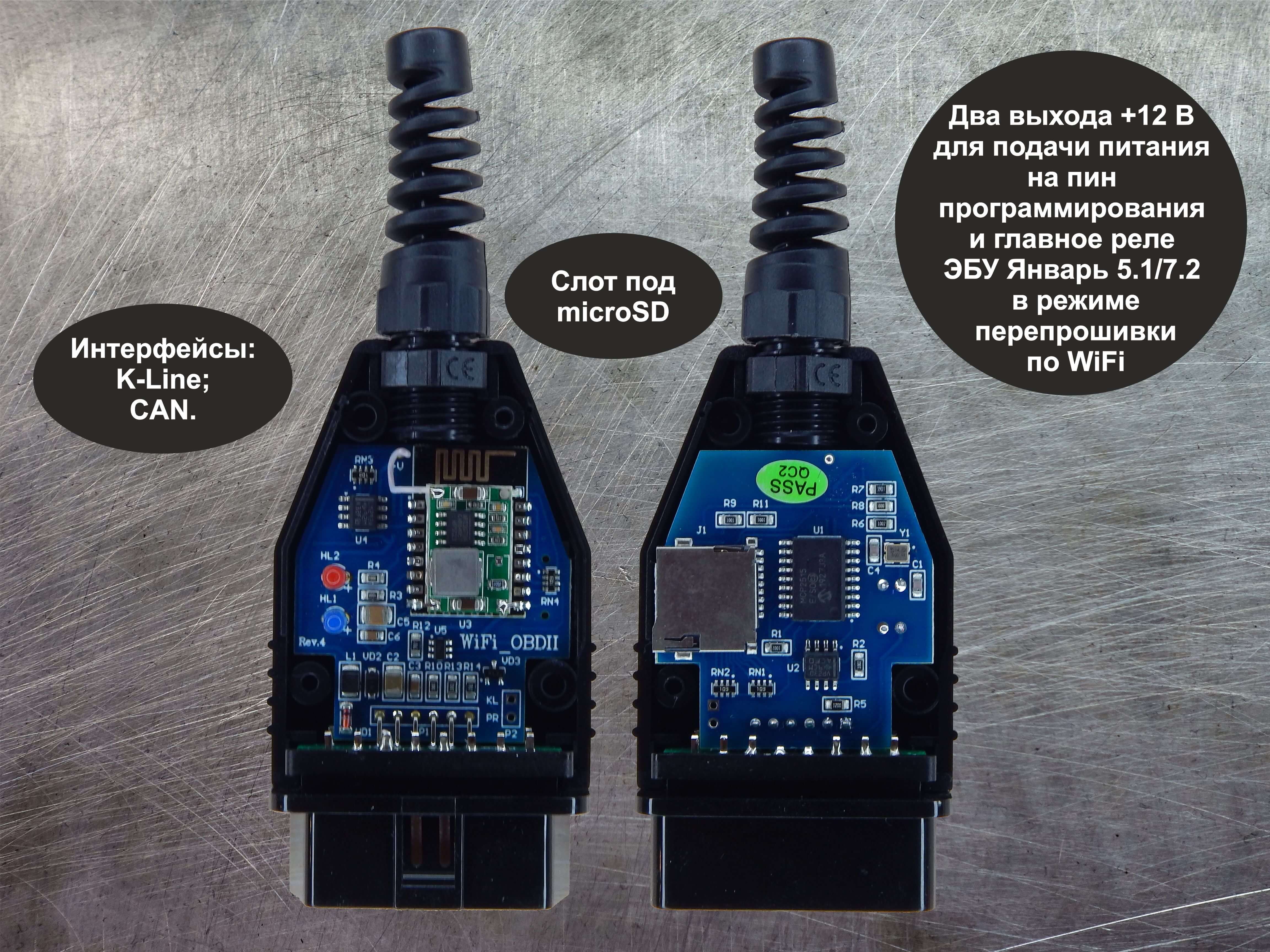

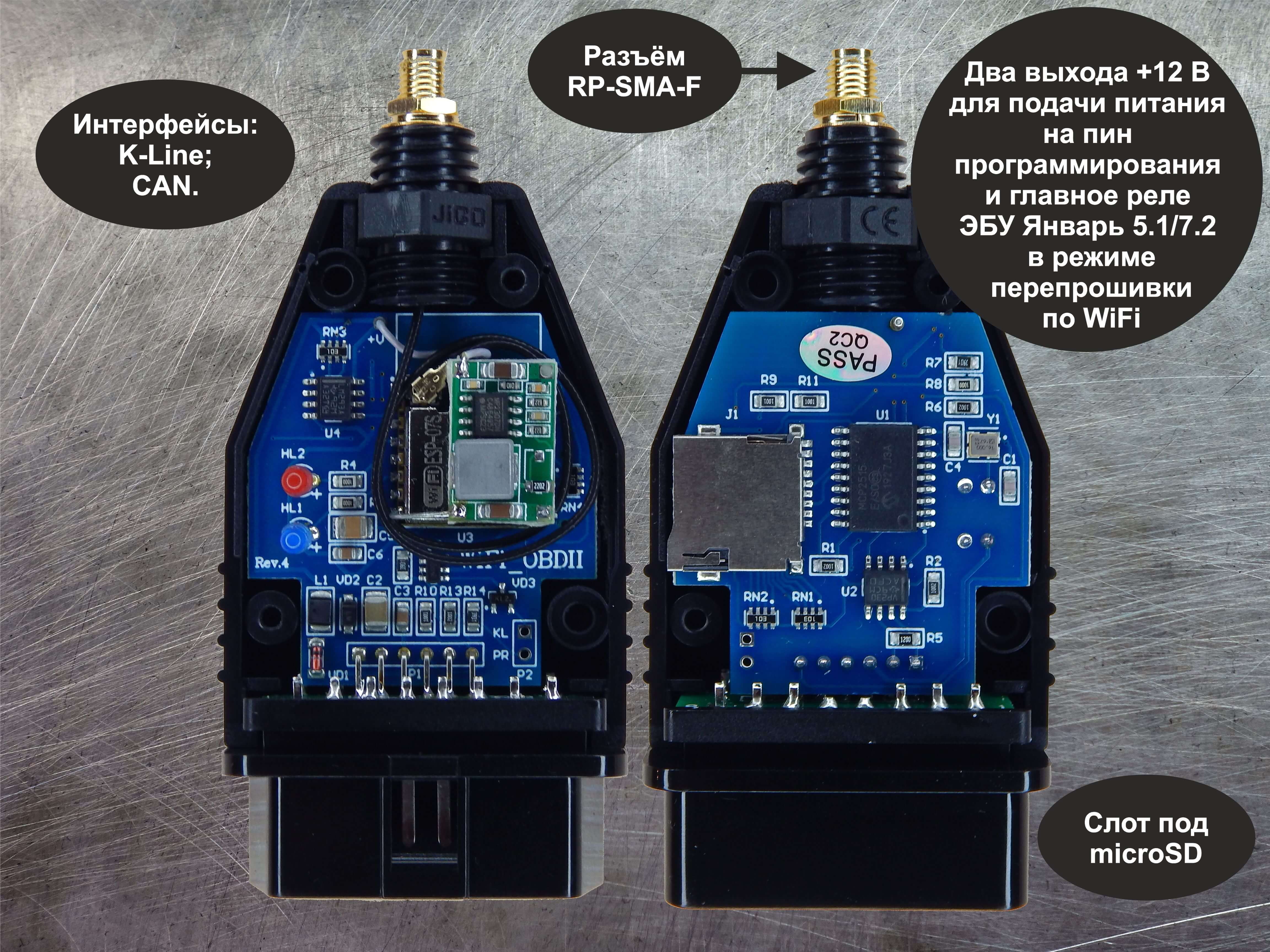

Аппаратно адаптер включает следующие составляющие:

  • Интерфейс K-Line

  • Интерфейс CAN

  • Разъём карты памяти microSD

  • Разъём RP-SMA-F для подключения антенны

  • Два выхода +12 В для режима программирования ЭБУ

Ранее нами выпускались адаптеры со встроенной антенной и без корпуса для установки в ЭБУ. В ходе анализа потребности и для универсальности было принято решение доработать плату для установки в ЭБУ и выпускать только в одном исполнении, как на фото выше.

Важно

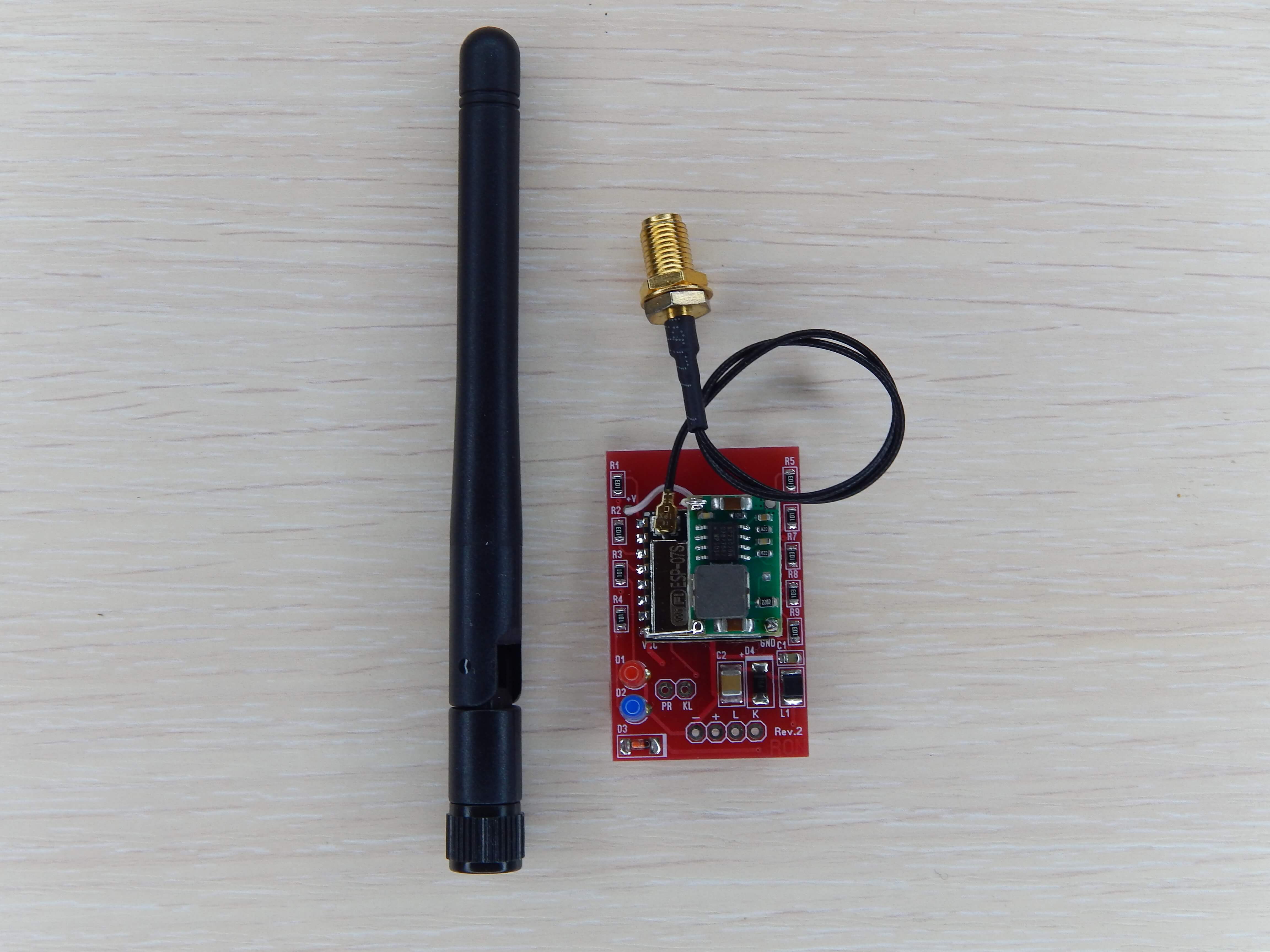

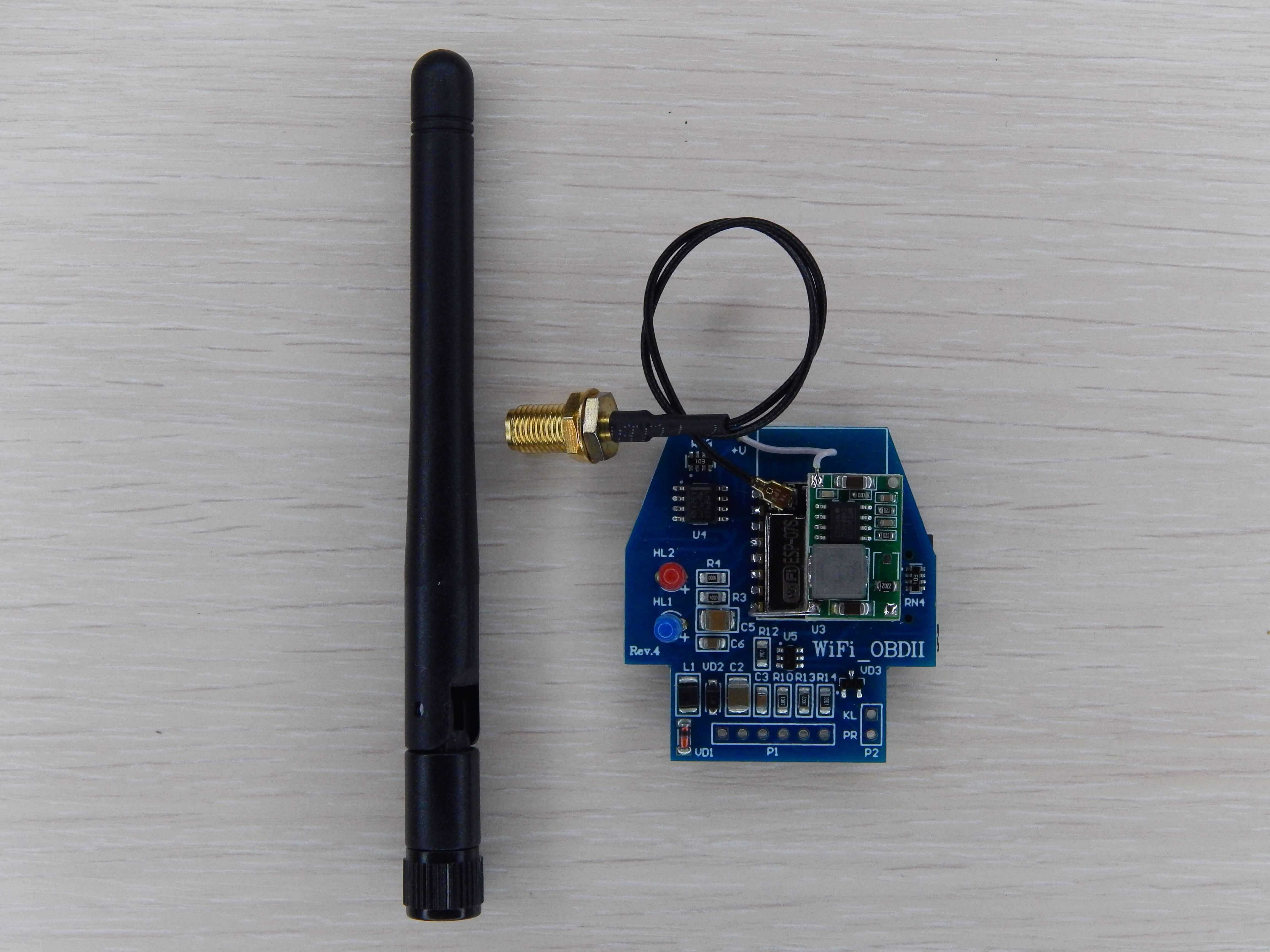

Снятые с производства платы, как на фото ниже, аппаратно выполняют схожий функционал и в них можно обновлять ПО до последней версии.


Важно

На всех платах имеется два выхода +12В для пина программирования и главного реле, на которых автоматически появляется питание в режиме перепрошивки ЭБУ.

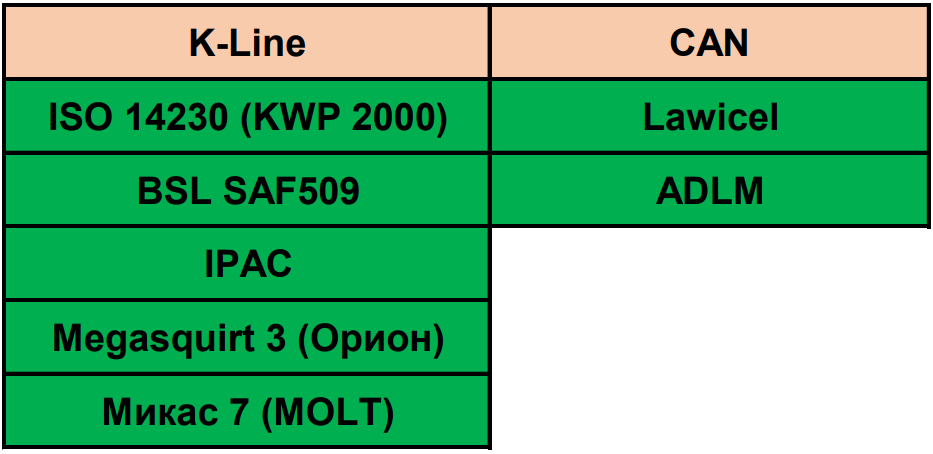

Протоколы нижнего уровня


Основные технические характеристики

  • Напряжение питания: 10 - 16 В;

  • Потребляемый ток: 40 мА;

  • Мощность передатчика: 19 ДБм;

  • Дальность работы:

    • внешняя антенна 3 ДБи - до 100 м;

    • внешняя антенна на крыше авто плюс ретранслятор - до 2 км.
