WiFi Dashboard
При входе на вкладку панели приборов открывается тема, выбранная в локальных настройках.
В настоящий момент доступны следующие темы:

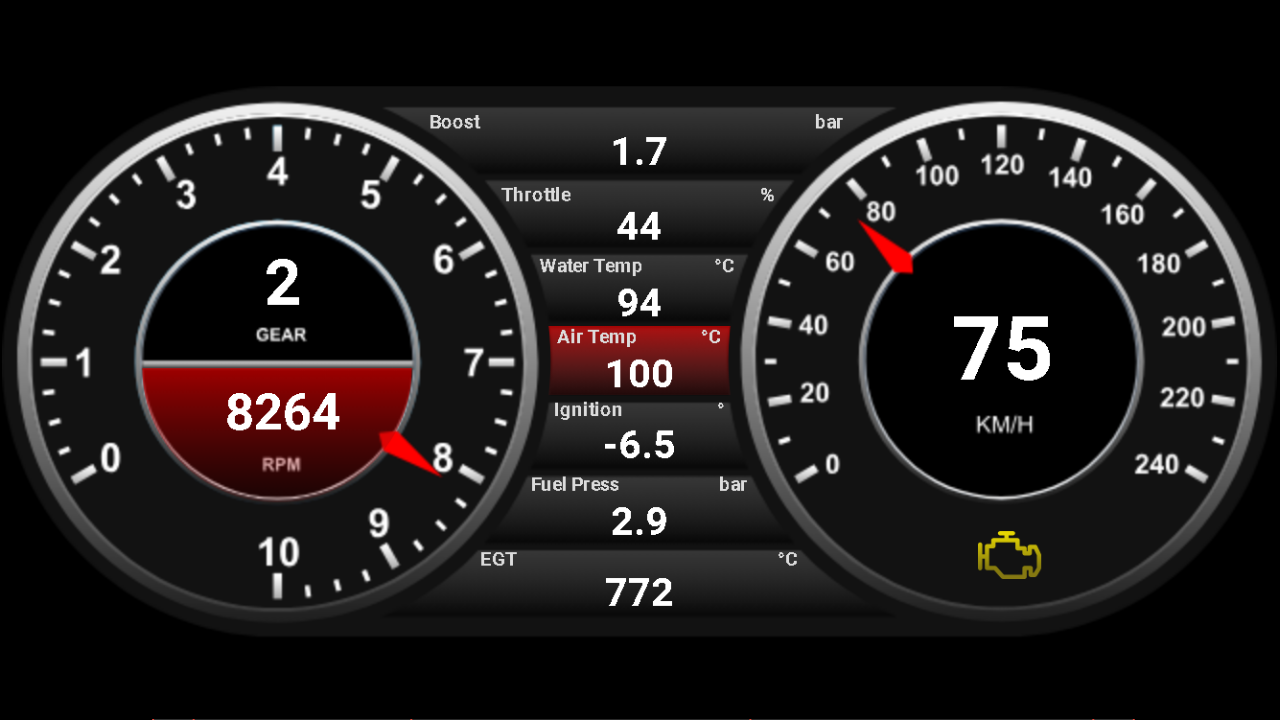

Тема Default
Функционал
статичное отображение скорости, оборотов, передачи (в доступном софте);
7 настраиваемых параметров;
отображение ошибок ЭБУ (в доступном софте);
сброс ошибок ЭБУ (в доступном софте);
индикация Shift-light;
отображение единиц измерения параметров;
настройка нижней и верхней границы опасных значений каждого параметра;
подсветка общего заднего фона при попадании в опасное значение.
Ниже представлено описание доступных настроек темы, которые находятся в локальных настройках.

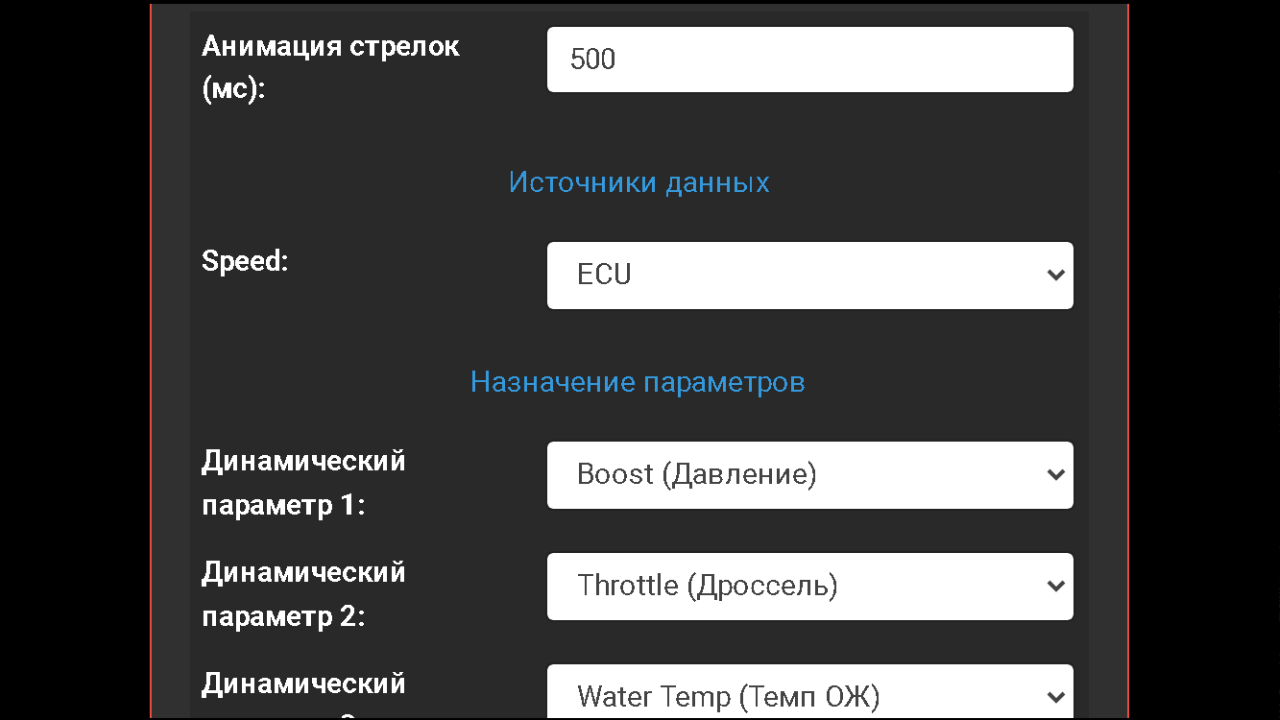

Настройки рабочей области
Анимация стрелок - С время плавного перехода в миллисекундах между двумя крайними значениями параметра. Чем больше- тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.
Источники данных
Данные настройки указывают откуда брать параметры.
Speed - выбор источника скорости ЭБУ/GPS (только приложение WiOBD).

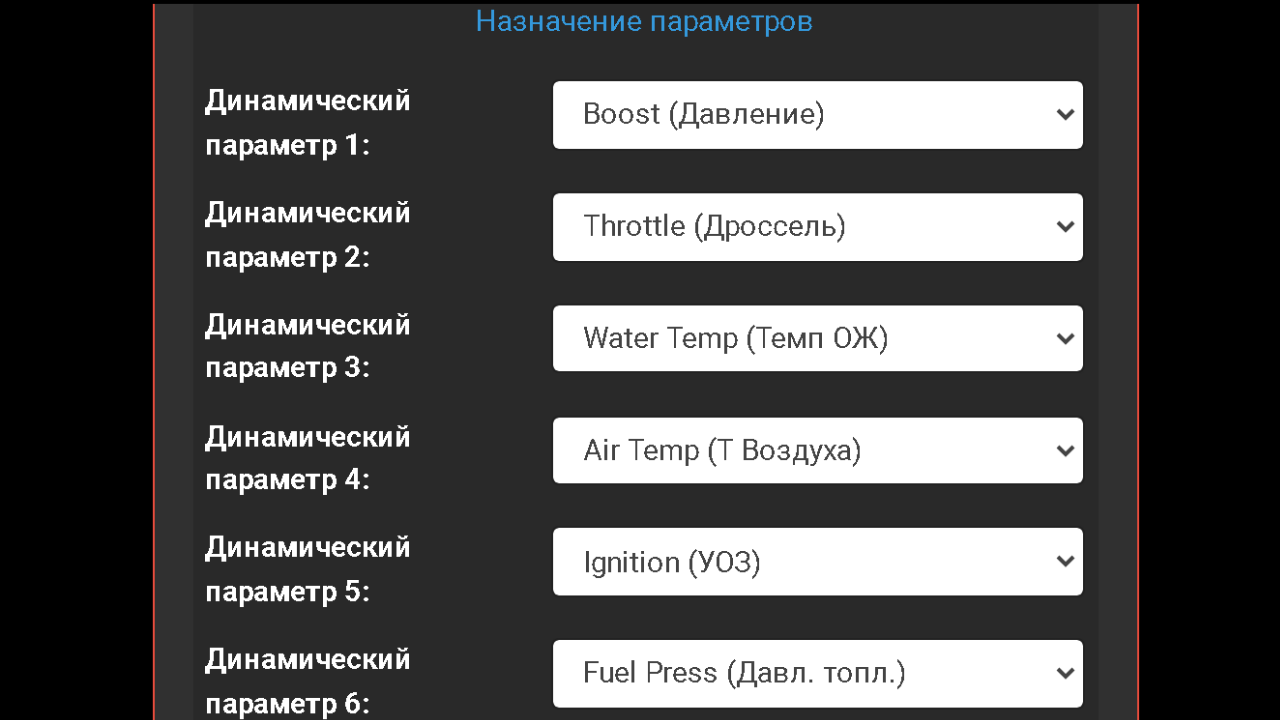

Назначение параметов
Выпадающие списки для выбора доступных параметров. Номера параметров соответствуют последовательности расположения полей на панели приборов сверху вниз. Указано название параметра как оно будет отображаться на панели приборов, а в скобках - поясняюще полное название.
После выбора параметра автоматически происходит его добавление в таблицу опасных значений.
Примечание
Список параметров индивидуален для каждого протокола.

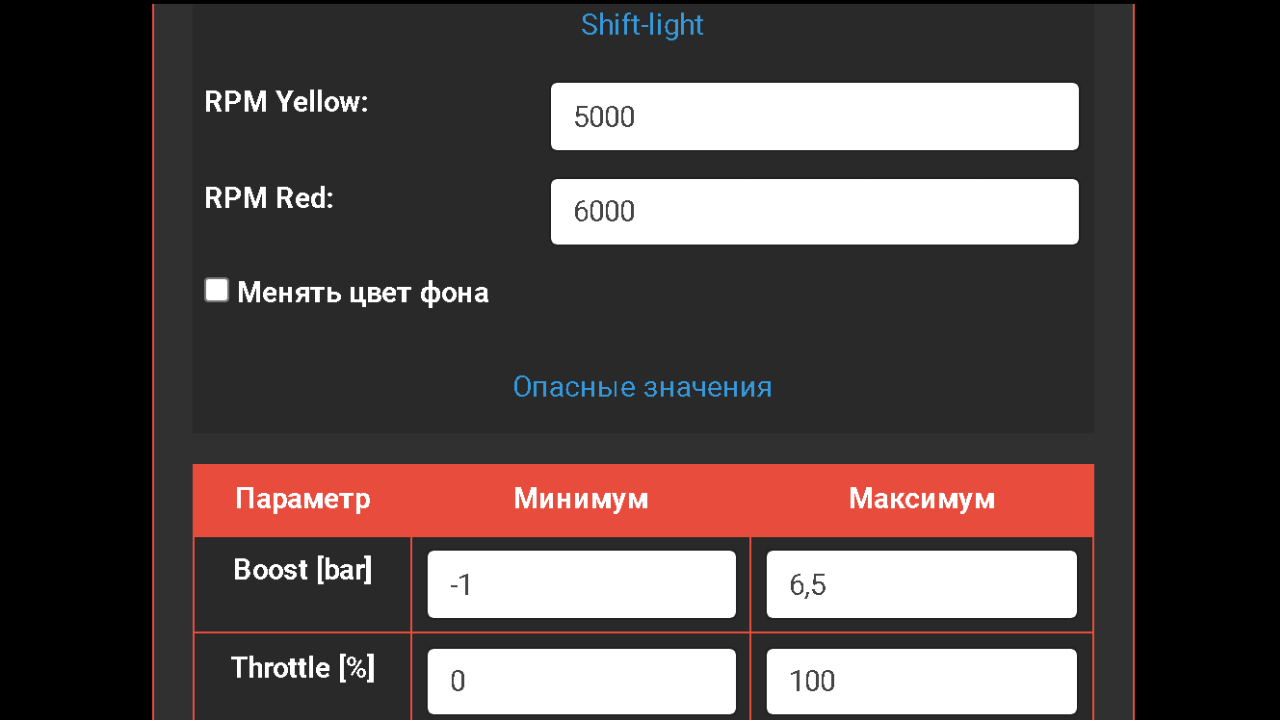

Shift-light
Настройка отображения отсечки.
RPM Yellow - порог оборотов для отображения жёлтой подсветки оборотов.
RPM Red - порог оборотов для отображения красной подсветки оборотов.
Менять цвет фона - изменять фон за панелью приборов при попадании в жёлтую и красную зону оборотов для лучше наглядности.
Опасные значения
Настройка диапазонов параметров для оповещения при выходе за их пределы.
Минимум - нижний порог значения параметра для подсветки красным фоном.
Максимум - верхний порог значения параметра для подсветки красным фоном.

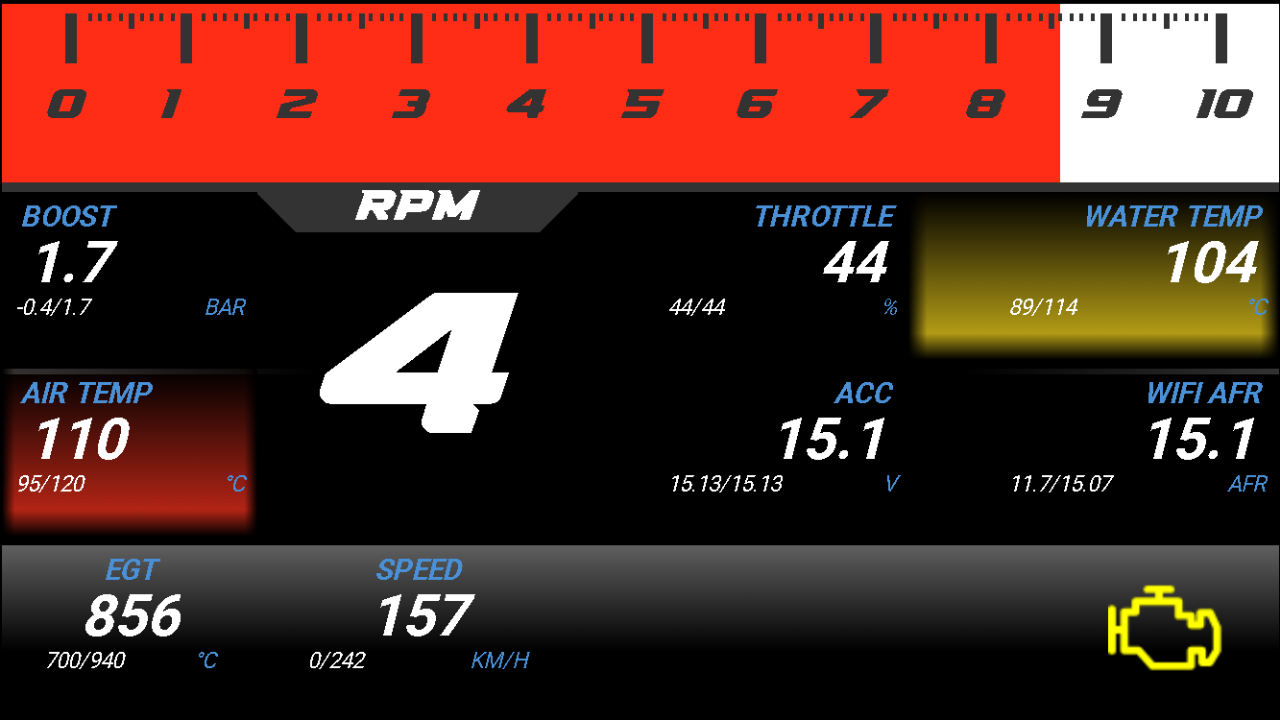

Тема Sport Flat
Обороты выполнены в виде линейки. Цвет линейки голубой и меняется на жёлтый и красный при срабатывании Shift-light. Большая цифра под оборотами - это передача и под ней располагается скорость. Остальные параметры динамические и могут быть выбраны пользователем в любом порядке.
Функционал
статичное отображение скорости, оборотов, передачи (в доступном софте);
7 настраиваемых параметров;
отображение ошибок ЭБУ (в доступном софте);
сброс ошибок ЭБУ (в доступном софте);
индикация Shift-light;
отображение единиц измерения параметров;
отображение минимальных и максимальных значений параметров;
настройка нижней и верхней границы опасных значений каждого параметра;
подсветка общего заднего фона при попадании в опасное значение.
Ниже представлено описание доступных настроек темы, которые находятся в локальных настройках.

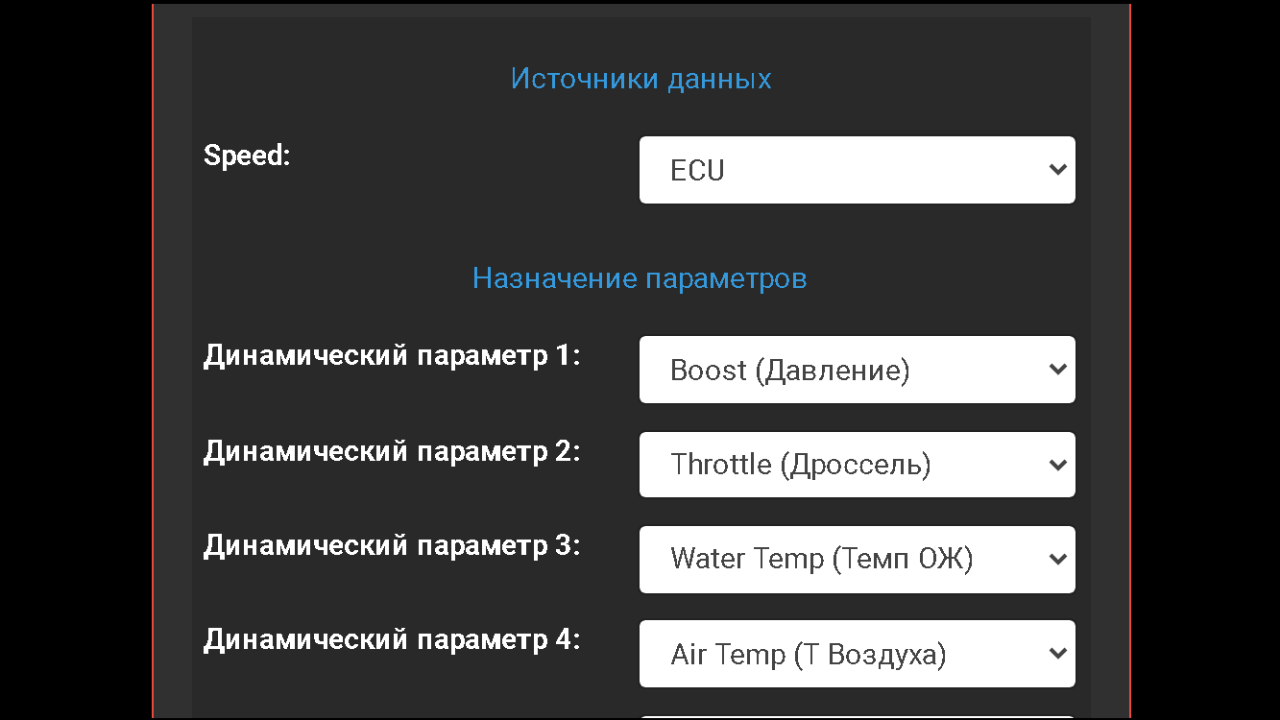

Источники данных
Данные настройки указывают откуда брать параметры.
Speed - выбор источника скорости ЭБУ/GPS (только приложение WiOBD).
Назначение параметов
Выпадающие списки для выбора доступных параметров. Расположение параметров по номерам с верхнего левого угла направо и вниз, т.е. на фото темы 1 - BOOST, 2 - THROTTLE, 3 - WATER TEMP, 4 - AIR TEMP и т.д. Указано название параметра как оно будет отображаться на панели приборов, а в скобках - поясняюще полное название.
После выбора параметра автоматически происходит его добавление в таблицу опасных значений.
Примечание
Список параметров индивидуален для каждого протокола.
Настройки рабочей области
Отображать единицы измерения - включение/отключение отображения единиц измерения парметров.
Отображать мин/макс - включение/отключение отображения минимальных и максимальных значений парметров с момента запуска текущей сессии панели приборов.
Макс. значение шкалы оборотов - максимальное число на шкале оборотов.
Скорость анимации - время плавного перехода в миллисекундах между двумя крайними значениями параметра. Чем больше- тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.

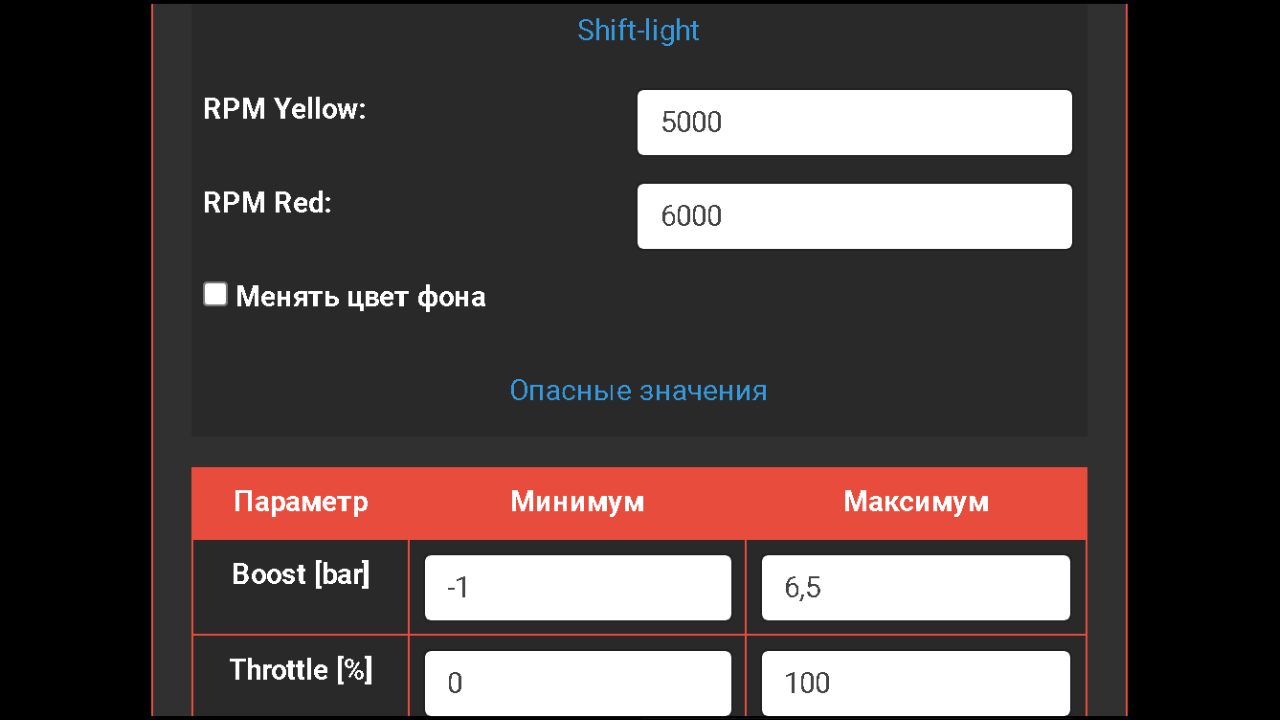

Shift-light
Настройка отображения отсечки.
RPM Yellow - порог оборотов для отображения жёлтой подсветки оборотов.
RPM Red - порог оборотов для отображения красной подсветки оборотов.
Менять цвет фона - изменять фон за панелью приборов при попадании в жёлтую и красную зону оборотов для лучше наглядности.
Опасные значения
Настройка диапазонов параметров для оповещения при выходе за их пределы.
Минимум - нижний порог значения параметра для подсветки красным фоном.
Максимум - верхний порог значения параметра для подсветки красным фоном.
Примечание
К опасным значениям добавлена подсветка жёлтым цветом при приближении к границе опасности на 10%. Например, буст настроен на опасное значение в 1 бар, жёлтым фон станет после 0,9 бар, а красным после 1 бара.

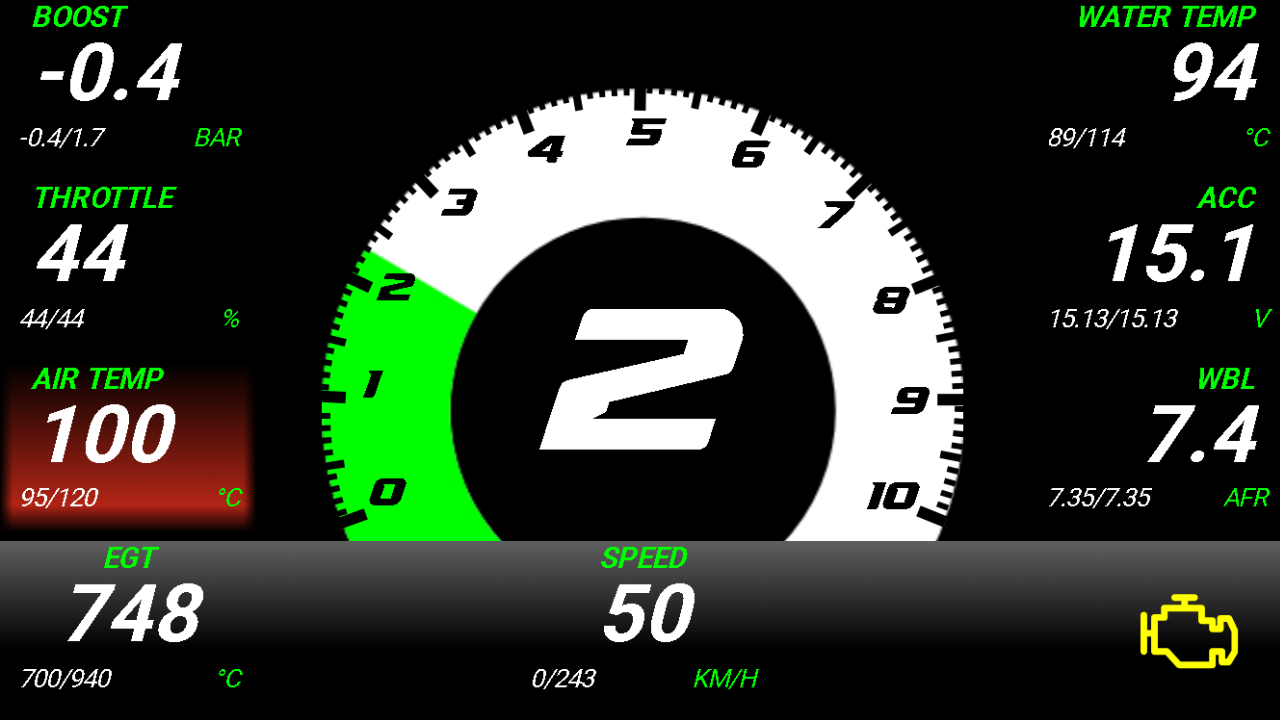

Тема Sport Round
Функционал
статичное отображение скорости, оборотов, передачи (в доступном софте);
7 настраиваемых параметров;
отображение ошибок ЭБУ (в доступном софте);
сброс ошибок ЭБУ (в доступном софте);
индикация Shift-light;
отображение единиц измерения параметров;
отображение минимальных и максимальных значений параметров;
настройка нижней и верхней границы опасных значений каждого параметра;
подсветка общего заднего фона при попадании в опасное значение.
Ниже представлено описание доступных настроек темы, которые находятся в локальных настройках.
Источники данных
Данные настройки указывают откуда брать параметры.
Speed - выбор источника скорости ЭБУ/GPS (только приложение WiOBD).
Назначение параметов
Выпадающие списки для выбора доступных параметров. Расположение параметров по номерам с верхнего левого угла вниз и направо, т.е. на фото темы 1 - BOOST, 2 - THROTTLE, 3- WATER TEMP, 4 - AIR TEMP и т.д. Указано название параметра как оно будет отображаться на панели приборов, а в скобках - поясняюще полное название.
После выбора параметра автоматически происходит его добавление в таблицу опасных значений.
Примечание
Список параметров индивидуален для каждого протокола.

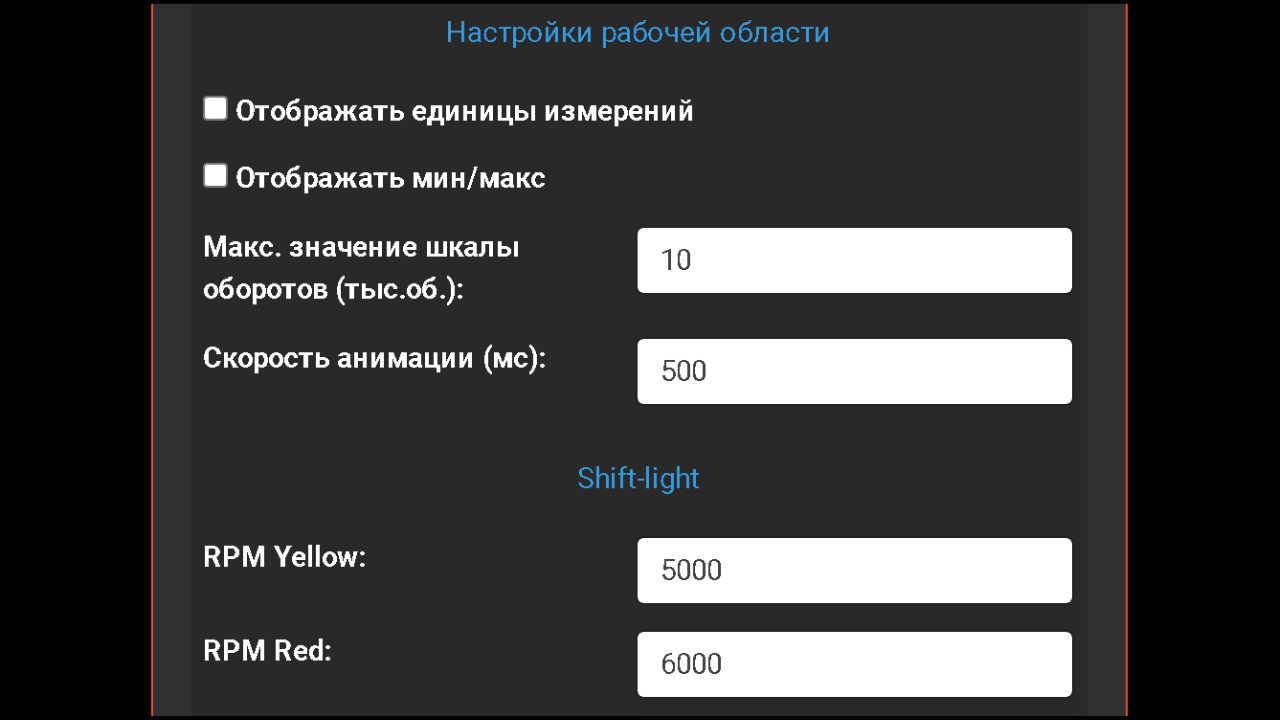

Настройки рабочей области
Отображать единицы измерения - включение/отключение отображения единиц измерения парметров.
Отображать мин/макс - включение/отключение отображения минимальных и максимальных значений парметров с момента запуска текущей сессии панели приборов.
Макс. значение шкалы оборотов - максимальное число на шкале оборотов.
Скорость анимации - время плавного перехода в миллисекундах между двумя крайними значениями параметра. Чем больше- тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.
Shift-light
Настройка отображения отсечки.
RPM Yellow - порог оборотов для отображения жёлтой подсветки оборотов.
RPM Red - порог оборотов для отображения красной подсветки оборотов.
Менять цвет фона - изменять фон за панелью приборов при попадании в жёлтую и красную зону оборотов для лучше наглядности.
Опасные значения
Настройка диапазонов параметров для оповещения при выходе за их пределы.
Минимум - нижний порог значения параметра для подсветки красным фоном.
Максимум - верхний порог значения параметра для подсветки красным фоном.
Примечание
К опасным значениям добавлена подсветка жёлтым цветом при приближении к границе опасности на 10%. Например, буст настроен на опасное значение в 1 бар, жёлтым фон станет после 0,9 бар, а красным после 1 бара.

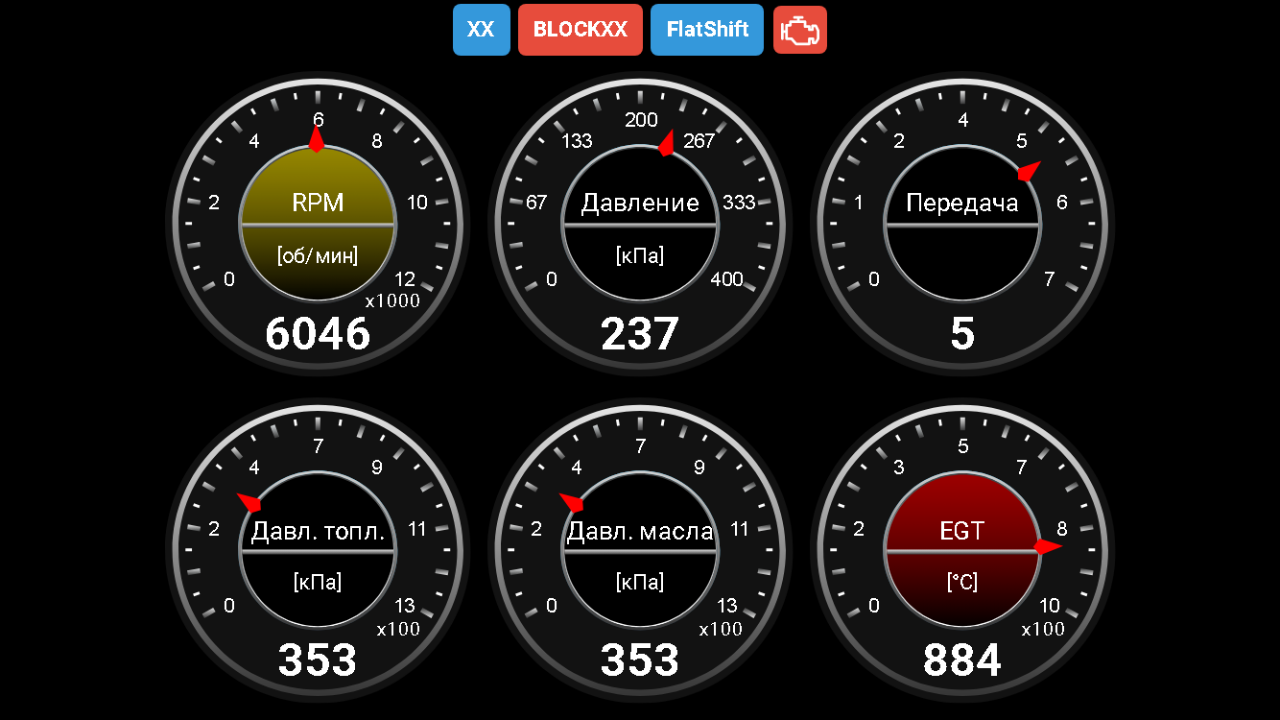

Тема Dials
Функционал
до 12 настраиваемых индикаторов;
неограниченное количество флагов режимов;
отображение ошибок ЭБУ (на доступном софте);
сброс ошибок ЭБУ (на доступном софте);
настройка диапазона отображения значений для каждого параметра;
настройка нижней и верхней границы опасных значений каждого параметра;
изменение размера индикаторов;
изменение размера флагов режимов;
режим автоподгонки размера индикаторов под экран устройства;
подсветка общего заднего фона при попадании в опасное значение;
изменение единицы измерения давления кПа/Бар.
Ниже представлено описание доступных настроек темы, которые находятся в локальных настройках.

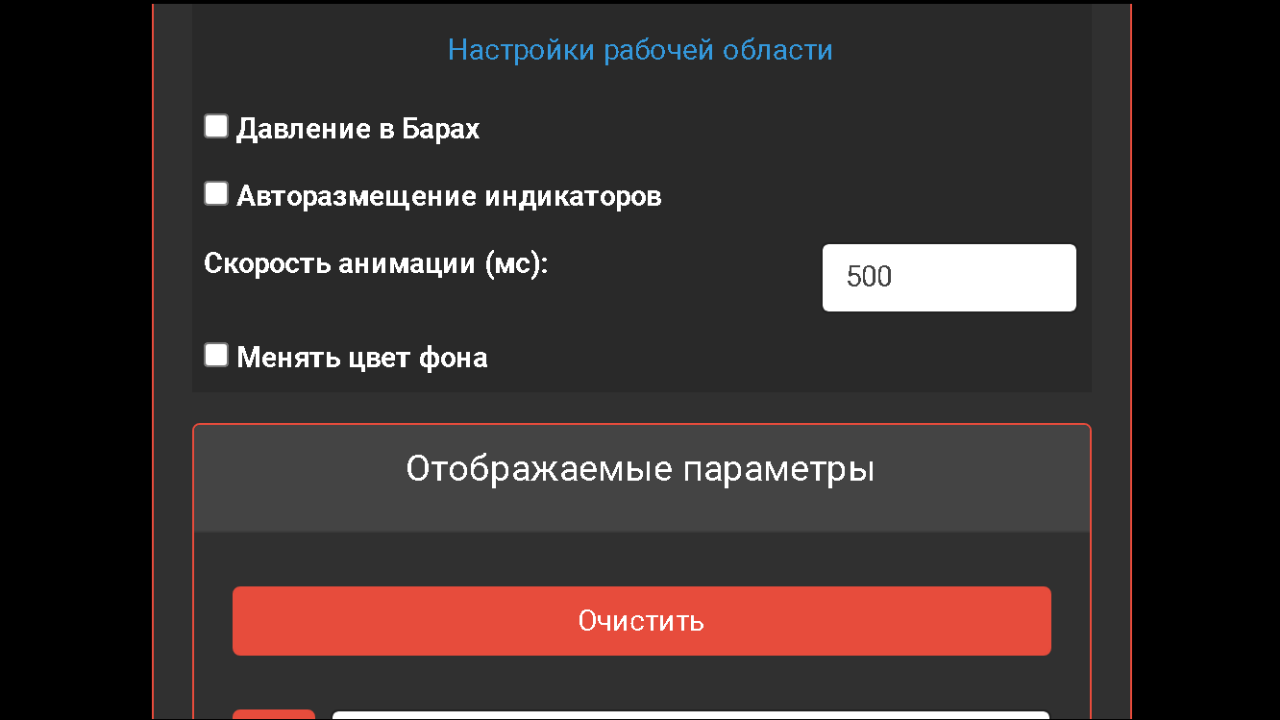

Настройки рабочей области

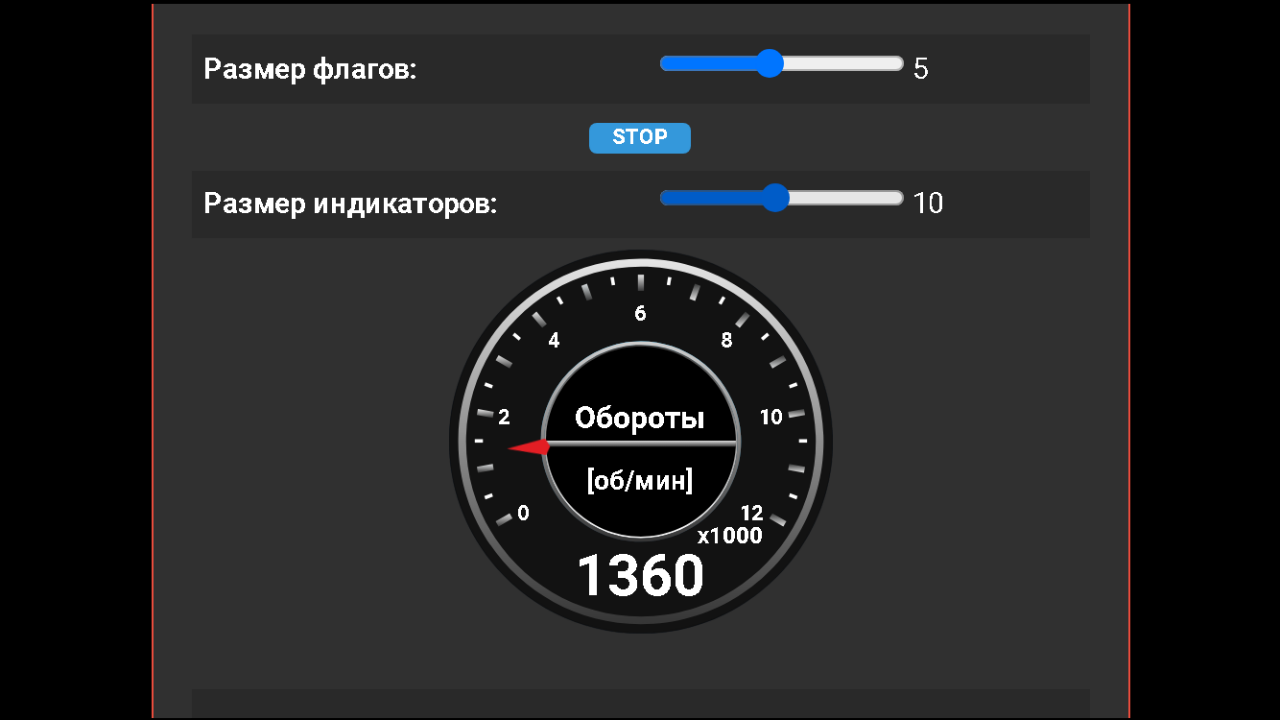

Размер флагов - размер иконки флагов режимов (1 - 10).
Размер индикаторов - размер индикаторов (1 - 20).
Давление в Барах - отображение ВСЕХ давлений в Бар или кПа.
Авторазмещение индикаторов - автоматический масштаб индикаторов на экране устройства.
Скорость анимации - время плавного перехода в миллисекундах между двумя крайними значениями параметра. Чем больше- тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.
Менять цвет фона - изменять фон за индикаторами, при попадании хотябы одного параметра в опасную зону, для лучше наглядности.

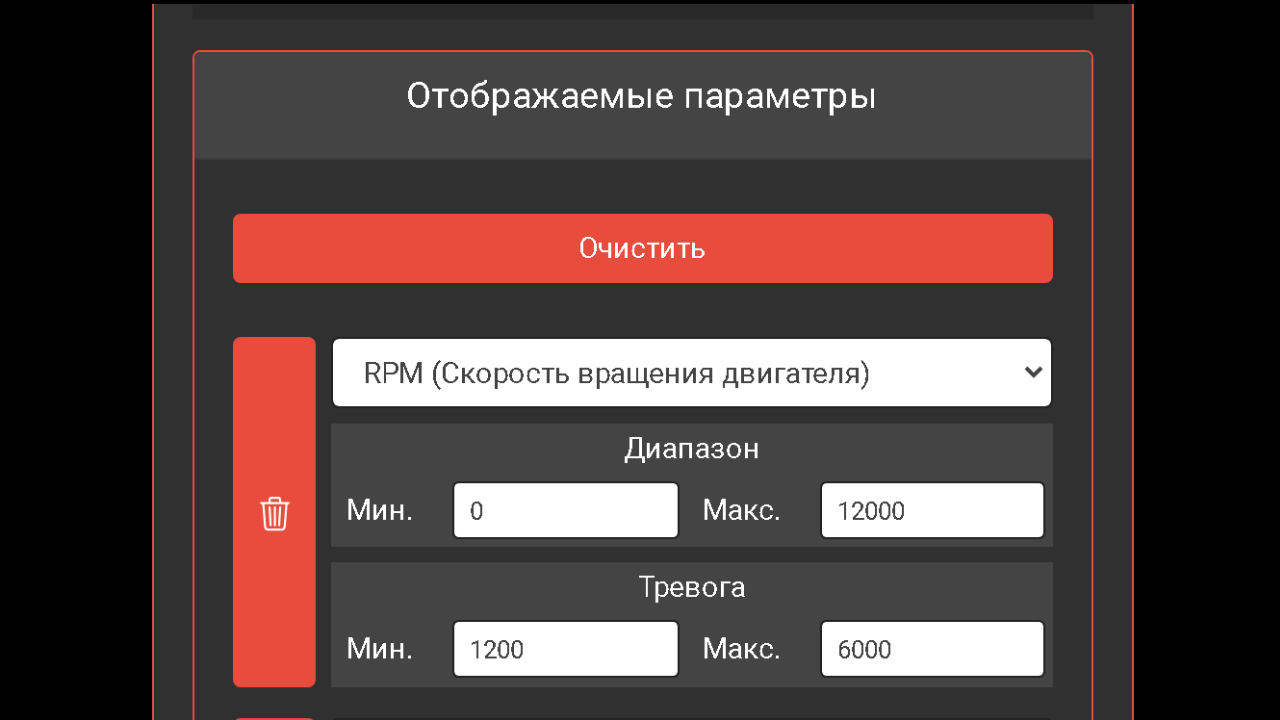

Отображаемые параметры
Добавление параметра происходит нажатием на кнопку «Добавить».
Удаление параметра выполняется нажатием на иконку корзины.
Чтобы очистить все выбранные параметры, необходимо нажать на кнопку «Очистить».
После добавления нового параметра доступен выпадающий список всех доступных для выбранного протокола параметров.
Диапазон мин/макс - настройка диапазона значений, отображаемых на индикаторе.
Тревога мин/макс - настройка нижнего и верхнего попрога опасных значений.

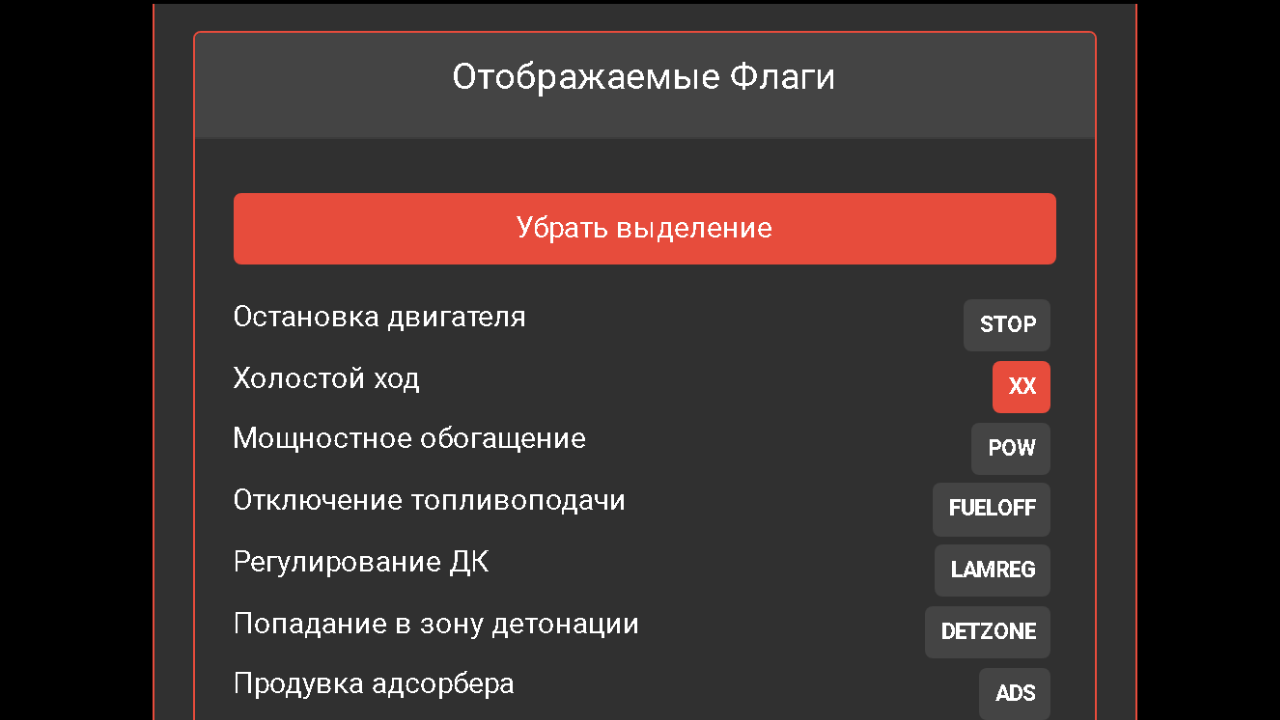

Отображаемые флаги
Активация отображения флага на панели приборов выполняется кликом по иконке с названием флага.
Для выключения всех флагов необходимо нажать кнопку «Убрать выделение».
Примечание
красный цвет фона иконки флага - активен;
серый (прозрачный фон) - неактивен.
Ошибки ЭБУ

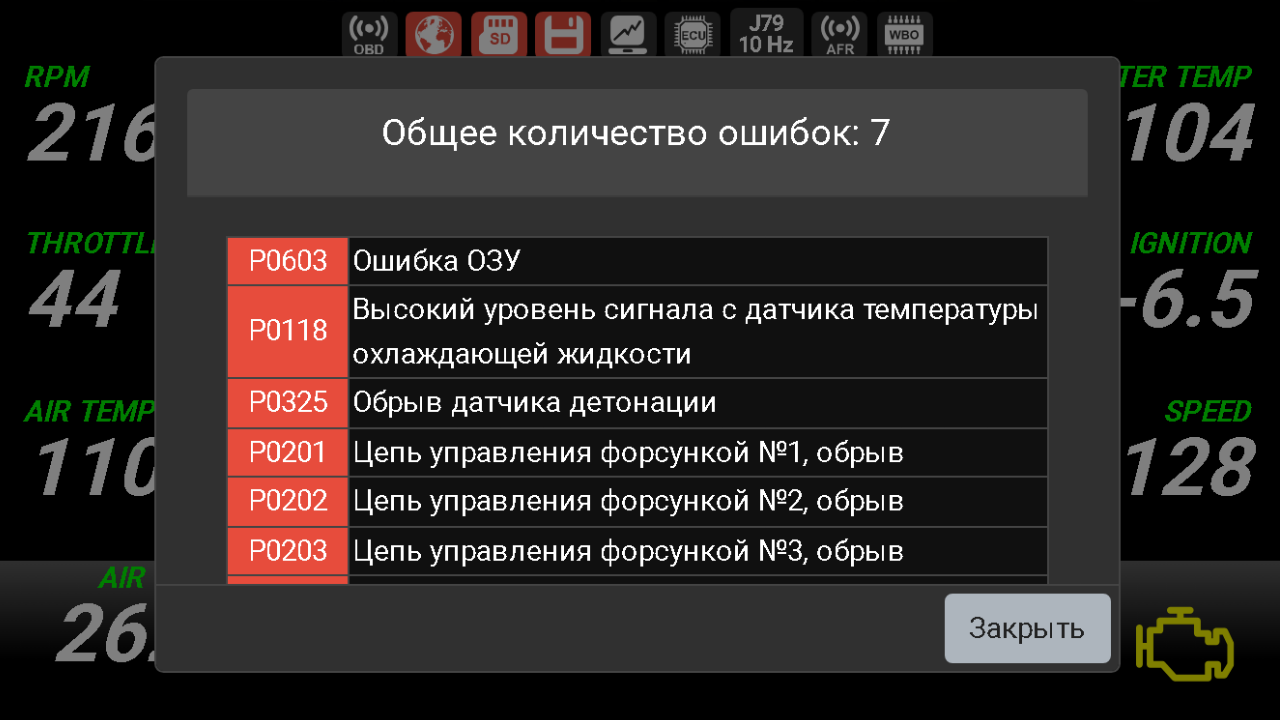

На всех темах панели приборов имеется значок «Check Engine». Загорается он в том случае, если есть хотя бы одна неисправность.
Чтобы посмотреть ошибки необходимо кликнуть по значку. После этого появится список с кодами текущих неисправностей и их расшифровкой в соответствии с SAE.
Если количество ошибок большое, то автоматически добавится прокрутка списка.
Внимание

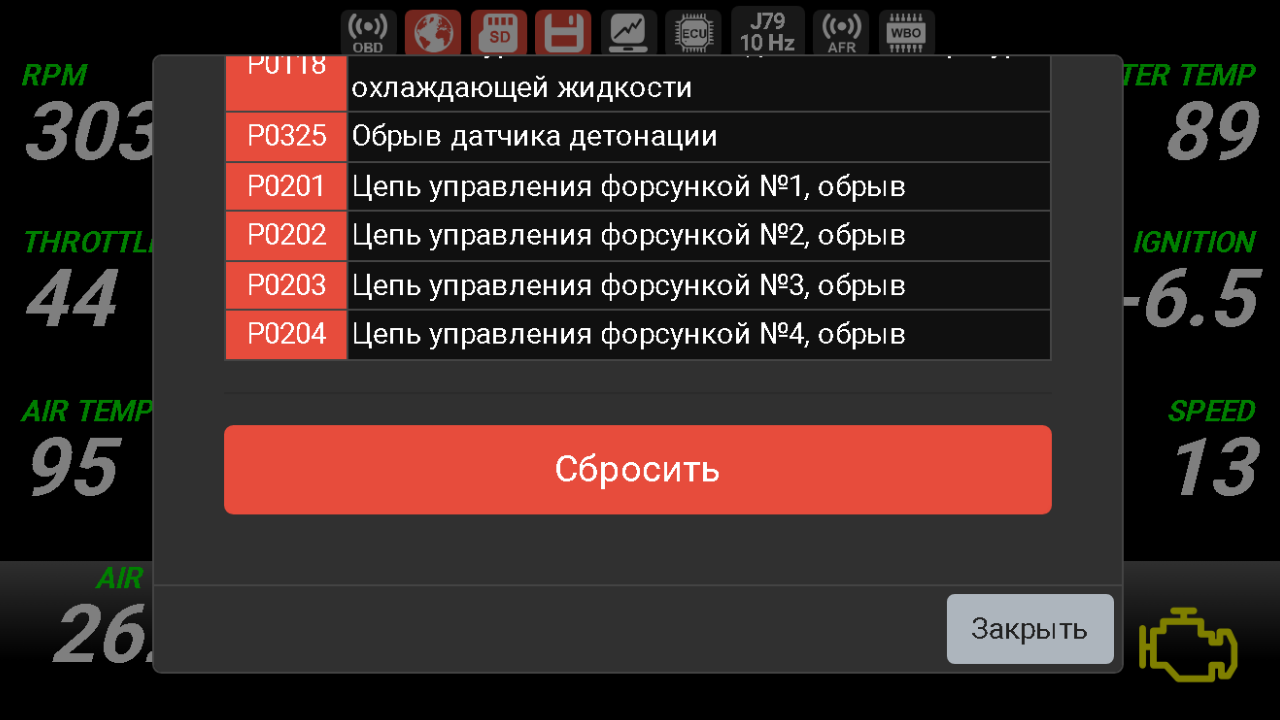

В версии интерфейса 10.2.0 (приложение WiOBD: 1.1.0) и прошивке адаптера 37 добавлена возможность сброса ошибок ЭБУ.
Примечание
Сброс ошибок в настоящий момент доступен только по протоколу KWP2000 (TRS, Matrix, Abit, SPT5800, J73, J79).
