WiFi ECU Logger

Интерфейс страницы логгера имеет два основных режима отображения:

Примечание

При первом входе на вкладку логгера по умолчанию открывается оффлайн режим. При выходе выбранный режим сохраняется в настойках.

Онлайн


Функционал

  • запись данных на microSD в формате CSV;

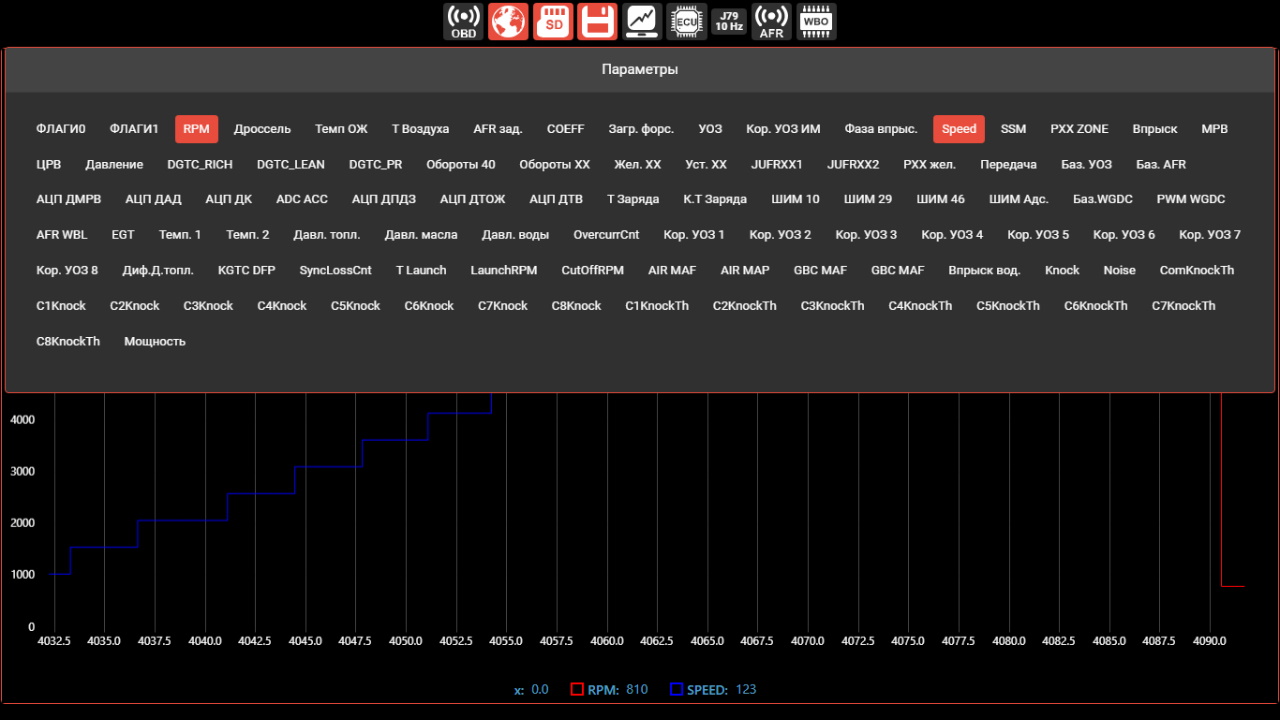

  • выбор параметров для отображения, в соответствии с выбранным протоколом;

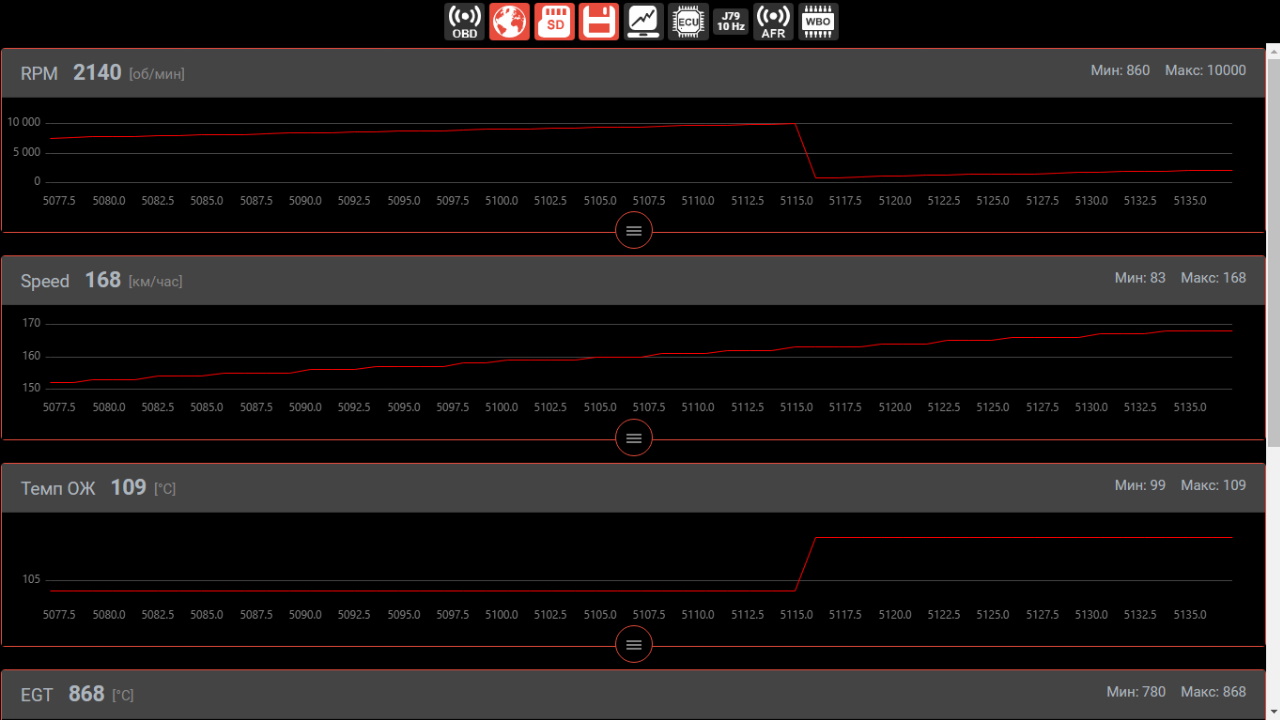

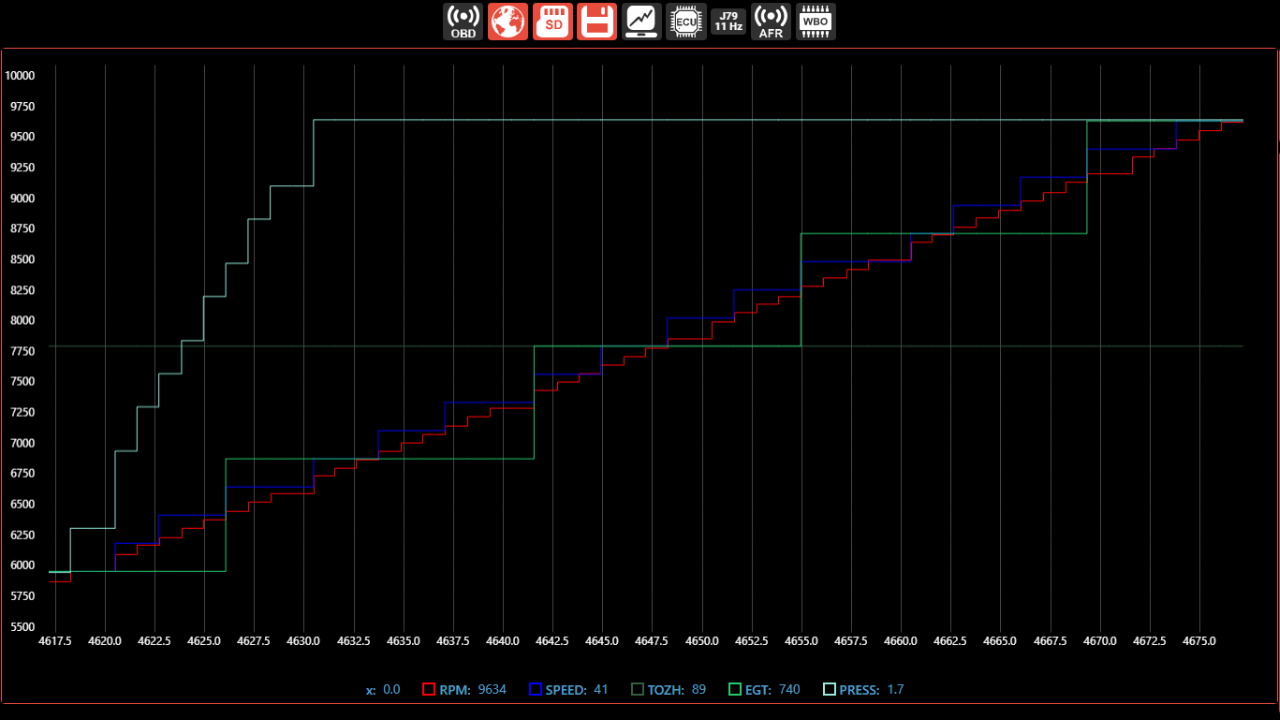

  • отображение, выбранных параметров, на одном графике или на отдельных;

  • отображение мин/макс значений;

  • изменение масштаба отдельных графиков по высоте;

  • автомасштаб одинарного графика;

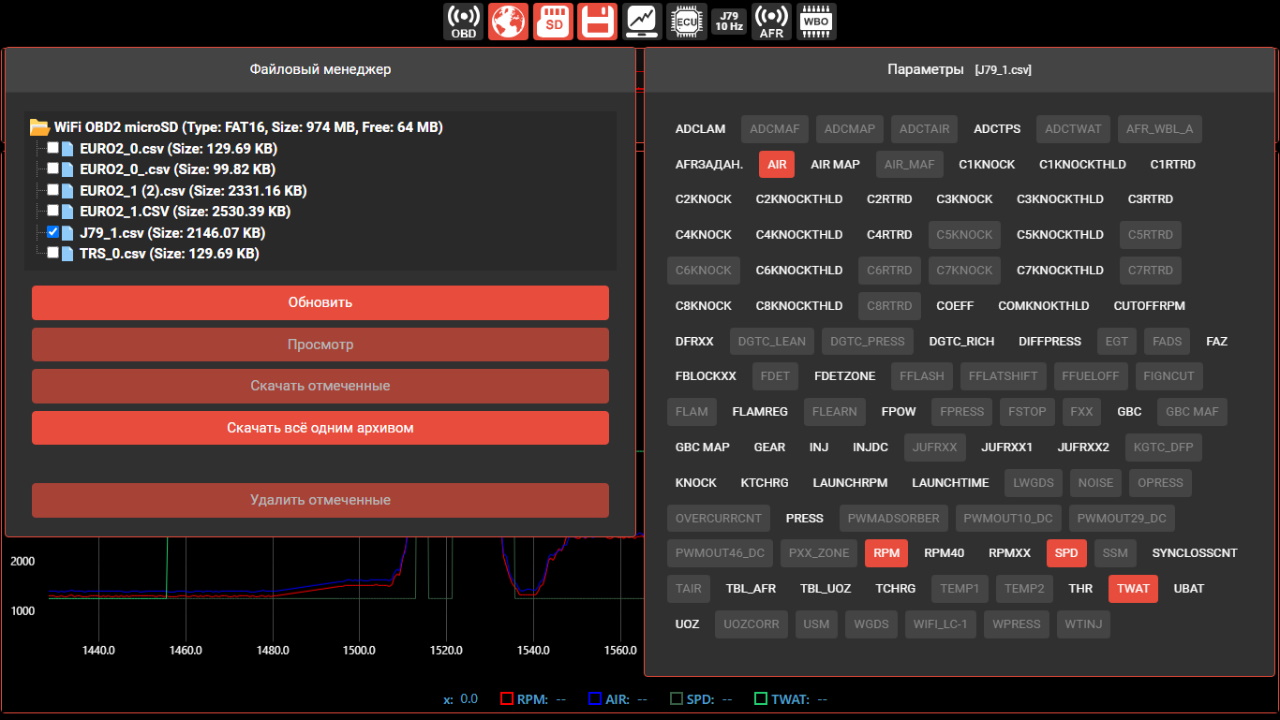

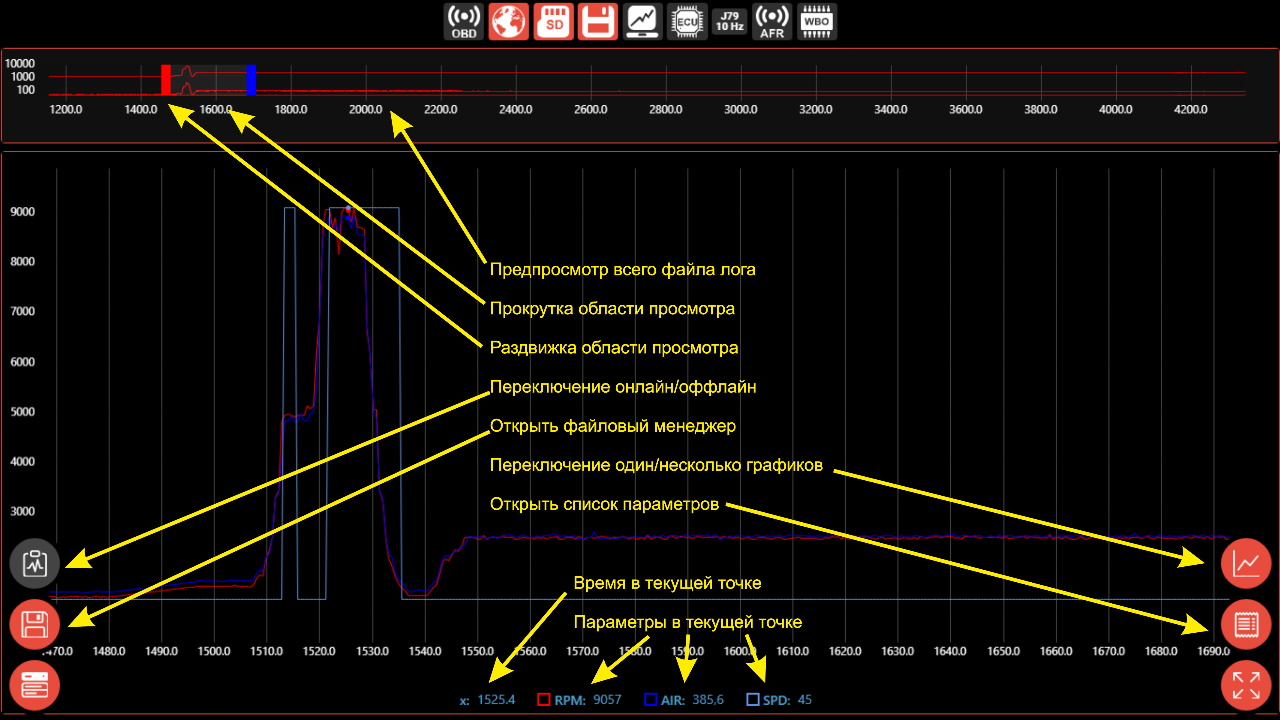

Оффлайн


Функционал

  • отображение сохраненных данных на microSD в файловом менеджере;

  • загрузка файла CSV для просмотра;

  • скачивание и удаление файлов логов;

  • выбор параметров для отображения;

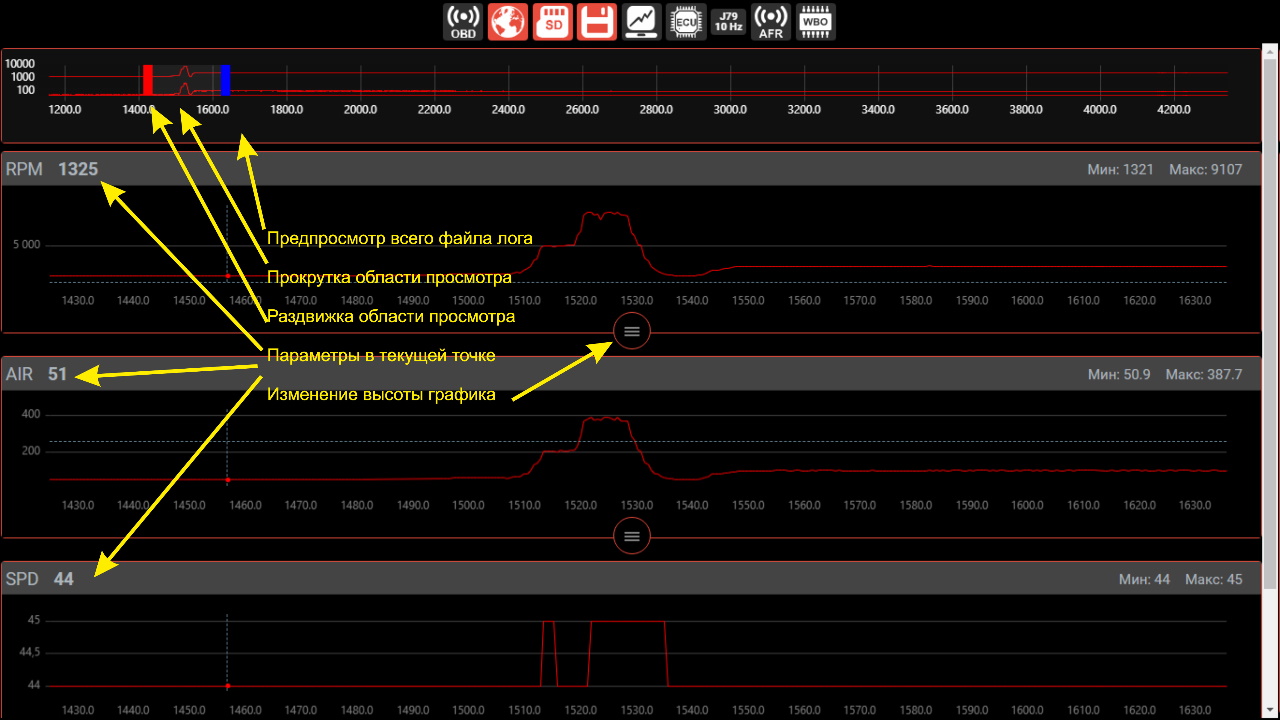

  • предпросмотр всего файла на миниатюре;

  • изменение просматриваемой области файла;

  • отображение, выбранных параметров, на одном графике или на отдельных;

  • отображение мин/макс значений;

  • изменение масштаба отдельных графиков по высоте;

  • автомасштаб одинарного графика.



Файловый менеджер

Файловый менеджер позволяет без извлечения карты памяти из адаптера по Wi-Fi через браузер:

  1. Скачивать:

    • файлы по отдельности;

    • отмеченную группу файлов;

    • папки в архиве ZIP;

    • все файлы и папки в архиве ZIP;

  2. Удалять:

    • файлы по отдельности;

    • отмеченную группу файлов;

    • папки.

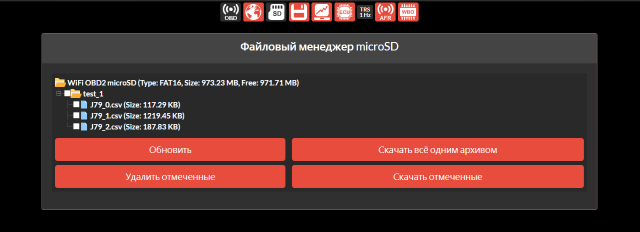

Пользователю доступно 4 кнопки управления, названия которых отражают их функционал:

«Обновить», «Удалить отмеченные», «Скачать отмеченные», «Скачать всё одним архивом».

В самом верху окна с файлами отображается установленная карта microSD, тип её файловой системы, размер и свободное место в мегабайтах.

Список файлов и папок построен в древовидном стиле. Строки с файлами содержат название файла и его размер в килобайтах.

Нажатие на файл активирует/деактивирует чекбокс с данным файлом.

Нажатие на папку открывает/скрывает её содержимое.

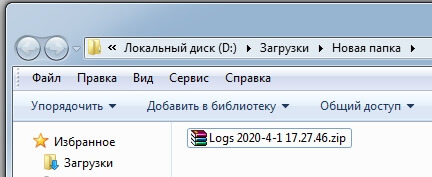

Название одного файла при скачивании остаётся таким, какое оно есть на карте памяти. При скачивании группы файлов или всех данных сразу создаётся ZIP архив с названием «Logs YYYY-MM-DD HH-MM-SS.zip» Дата берётся из браузера, откуда выполняется скачивание:

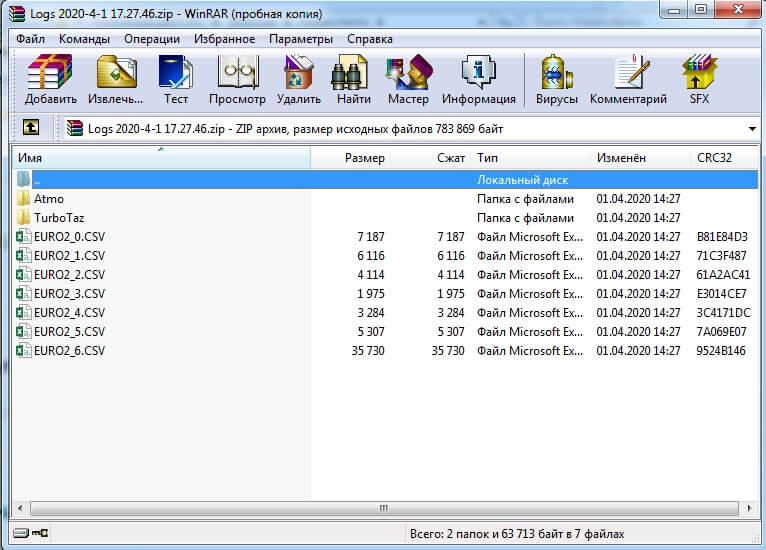

При скачивании всех файлов архивом структура данных сохраняется:

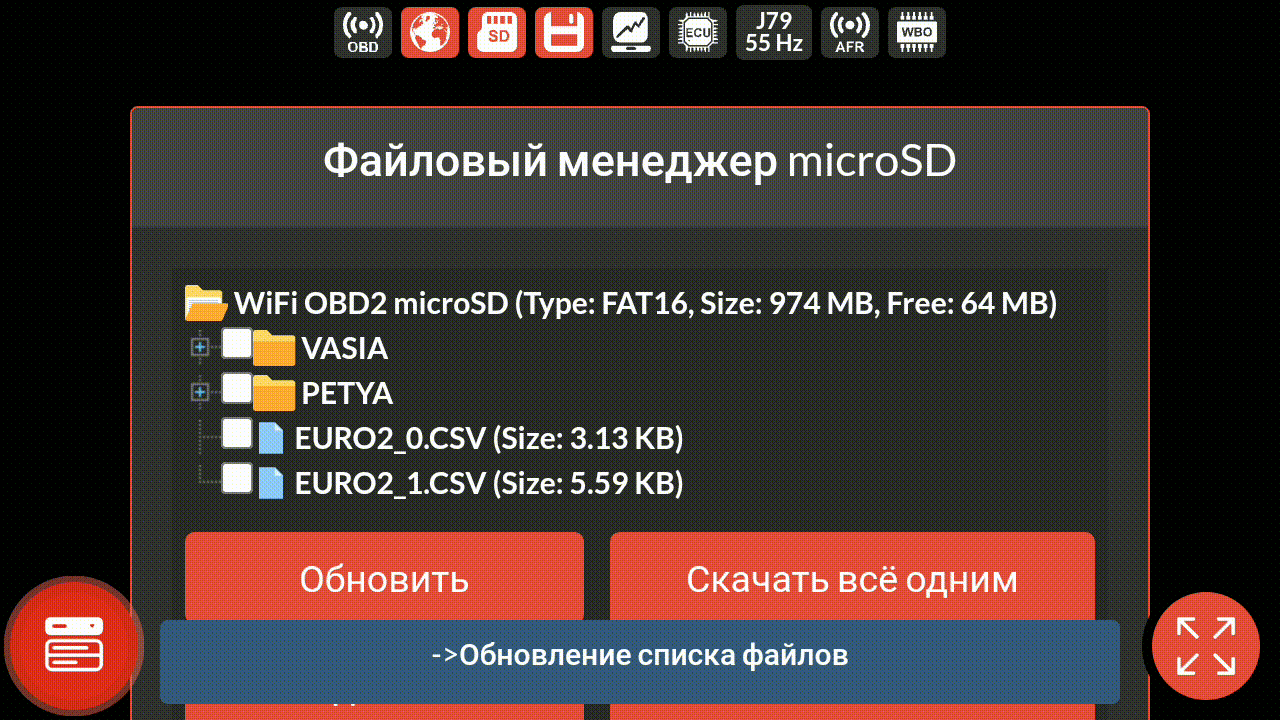

Работа менеджера в динамике:
