Базовые элементы

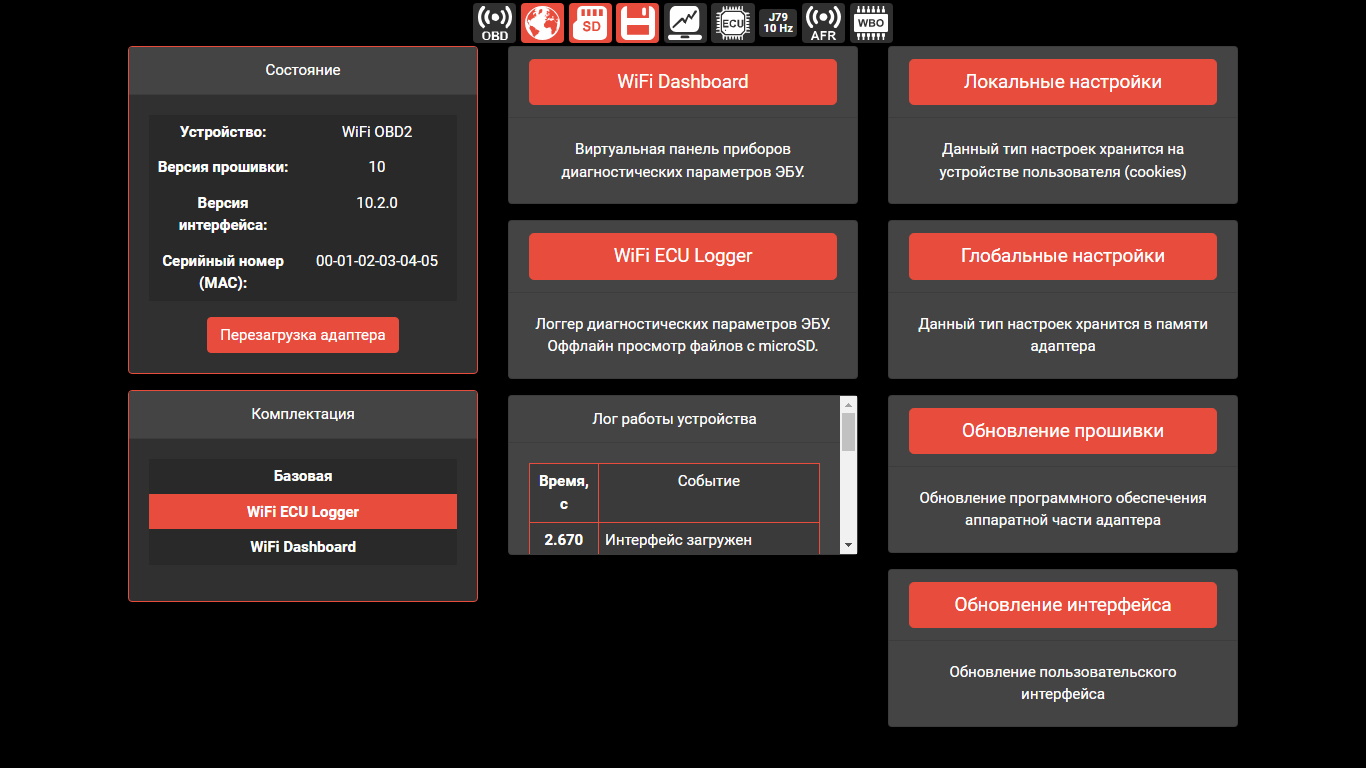

Внешний вид главной страницы интерфейса

Главная страница состоит из следующих блоков:

1. Иконки состояния.

2. Информация о состоянии адаптера и версии ПО.

3. Кнопки перехода на элементы интерфейса.

4. Лог работы интерфейса.

Иконки состояния позволяют контролировать некоторые параметры состояния адаптеров Wi-Fi OBD2 (Wi-Fi K-line) и Wi-Fi AFR:

1. Адаптер Wi-Fi OBD2 подключен к странице интерфейса.

2. Адаптер Wi-Fi OBD2 подключен к интернет-серверу.

3. Карта памяти microSD установлена в слот.

4. Запись на microSD активирована.

5. WiFi ECU Logger запущен.

6. ЭБУ подключен.

7. Диагностический протокол для логгера и частота обновления информации.

8. Адаптер Wi-Fi AFR подключен.

9. Контроллер ШДК подключен.

Важно

Состояние параметра зависит от цвета фона:

• «ДА» — прозрачный (тёмный) фон;

• «НЕТ» — красный фон.

Карточка «Состояние» отображает основную информацию устройства.

• Тип устрйства (WiFi OBD2);

• Версия прошивки в адаптере;

• Версия интерфейса;

• Серийный номер (MAC) адаптера.

Внимание

Поле серийного номера имеет возможность смены заднего фона за текстом:

• прозрачный (тёмный) фон - верный серийный номер в прошивке.

• красный фон - в адаптере находится прошивка с неверным серийным номером (связь с ЭБУ не будет установлена).

Карточка «Комплектация» отображает доступный для пользователя функционал.

Важно

Красная строка на модуле означает, что он неактивен.

Внизу интерфейса расположены кнопки разворачивания интерфейса на весь экран (правый нижний угол) и вызова навигационного меню (левый нижний угол). Данные кнопки доступны на любой вкладке интерфейса.

Важно

Появление кнопок происходит при касании или скроллинге экрана устройства на любой вкладке интерфейса.

При нажатии на кнопку «навигационного меню» появляется окно следующего вида:
