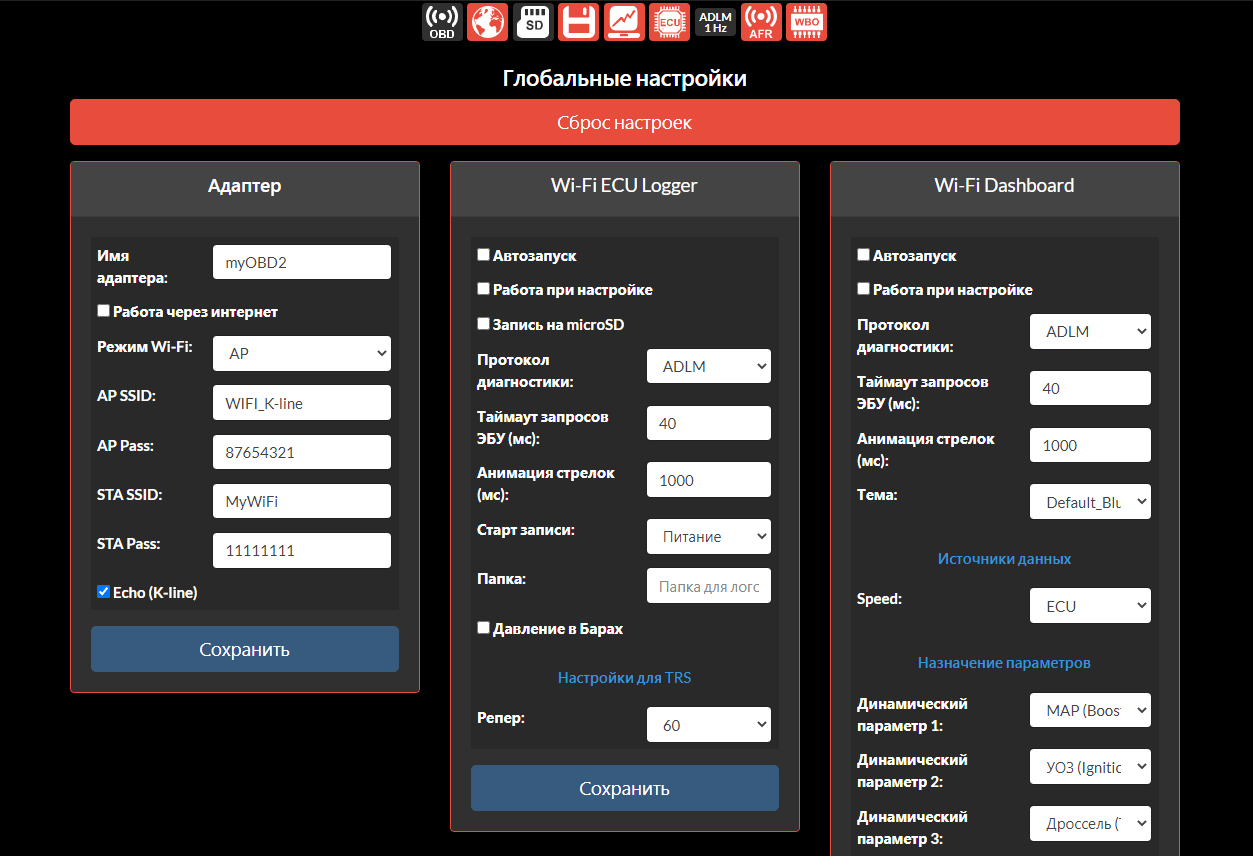

Глобальные настройки

Глобальные настройки располагаются на отдельной вкладке, попасть на которую можно нажав кнопку «Глобальные настройки» на главной странице или в меню навигации.


Адаптер

Для настроек адаптера выделен отдельный подраздел «Адаптер»:


Имя адаптера - имя устройства для авторизации на сервере wifiobd.ru для диагностики через интернет.

Работа через интернет - активация режима связи с интернет сервером.

Режим Wi-Fi - режим работы адаптера:

AP - точка доступа,

STA - станция (клиент).

AP SSID - название точки доступа.

AP Pass - пароль точки доступа.

STA SSID - название станции (к которой будем подключаться).

STA Pass - пароль станции.

Echo(K-line) - режим эхо для K-line. При подключении напрямую к RX/TX выводам микроконтроллера необходимо отключить.

WiFi ECU Logger

Для настройки логгера выделен отдельный подраздел «Wi-Fi ECU Logger»:


Автозапуск - автоматическое подключение к ЭБУ при подаче питания. Если неактивен, то подключение выполняется при загрузке WEB страницы.

Работа при настройке - позволяет мониторить параметры параллельно с ОНЛАЙН настройкой ЭБУ. Актуально для ПАК «Инжектор онлайн» и ПАК «Матрица» т.к. в них используется статический диагностический пакет.

Запись на microSD - если активен, то выполняется запись логов в формате .csv на microSD.

Протокол диагностики - выбор протокола диагностики.

Таймаут запросов ЭБУ - время в миллисекундах между положительным ответом и повторным запросом диагностики.

Анимация стрелок - время плавного перехода между двумя крайними значениями параметра. Чем больше, тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.

Старт записи - выбор старта записи лога на карту:

Питание - старт записи при подаче питания на адаптер.

Обороты - старт записи при оборотах двигателя > 500 об/мин, стоп записи при снижении оборотов < 100 об/мин.

Папка - название папки для логов. Название должно состоять из латинских букв, цифр без пробелов и спецзнаков. Например: «TurboTaz». Если поле оставить пустым, то запись будет производится в корень памяти.

Для прошивки TRS есть возможность выбора двух дополнительных настроек:

Репер - выбор репера 60/36;

Давление в барах - отображение давление в барах, вместо кПа.

WiFi Dashboard

Для панели выделен отдельный подраздел «Wi-Fi Dashboard»:


Автозапуск - автоматическое подключение к ЭБУ при подаче питания. Если неактивен, то подключение выполняется при загрузке WEB страницы.

Работа при настройке - позволяет мониторить параметры параллельно с ОНЛАЙН настройкой ЭБУ. Актуально для ПАК «Инжектор онлайн» и ПАК «Матрица» т.к. в них используется статический диагностический пакет.

Протокол диагностики - выбор протокола диагностики.

Таймаут запросов ЭБУ - время в миллисекундах между положительным ответом и повторным запросом диагностики.

Анимация стрелок - время плавного перехода между двумя крайними значениями параметра. Чем больше, тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.

Тема - выбор оформления панели приборов.

Источники данных - выбор исходных параметров.

Speed - выбор источника скорости ЭБУ/GPS. В настоящий момент работает только в приложении WiOBD и с версией браузера Chrome <50.

Назначение параметров - выпадающие списки для выбора необходимых параметров. Номера параметров соответствуют последовательности расположения полей на панели приборов. Название параметра указано как в логе, а в скобках сокращенное название, отображаемое на панели приборов.

После выбора параметра автоматически происходит его добавление в таблицу опасных значений.

Опасные значения (warnings) - настройка диапазонов параметров для оповещения при выходе за допустимые пределы.

Первой идёт настройка жёлтой и красной зоны для оборотов.

Менять цвет фона - возможность изменять фон за панелью приборов при попадании в жёлтую и красную зону оборотов для лучшей наглядности.

Затем расположена таблица с выбранными ранее параметрами. В левой колонке выводится название и единица измерения в скобках. По центру расположены минимальные значения, а в крайней правой - максимальные. При выходе значения параметра за пределы выбранного диапазона поле на панели приборов загорается красным цветом.
