Монтаж

Распиновка

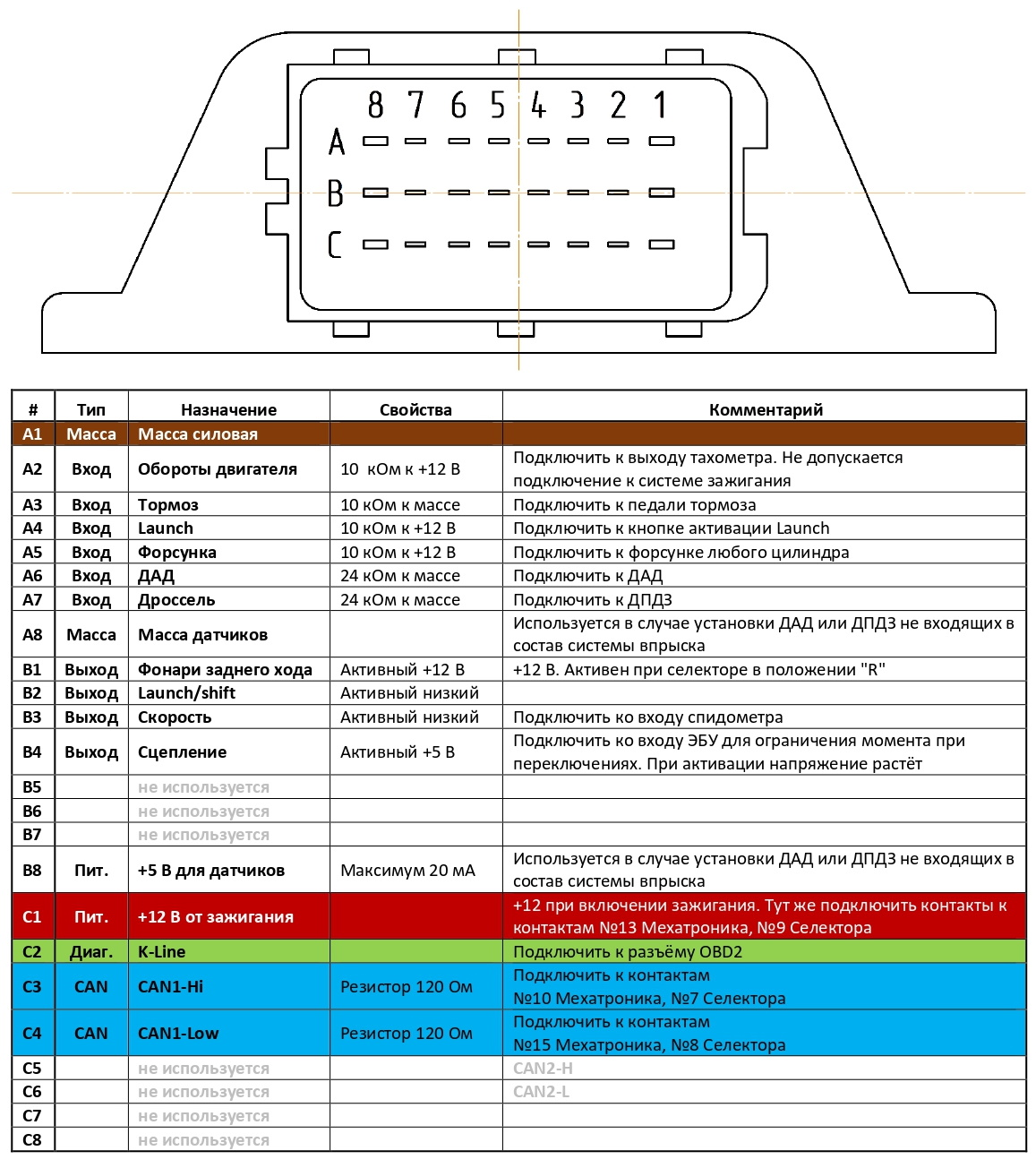

Расположение и назначение выводов контроллера

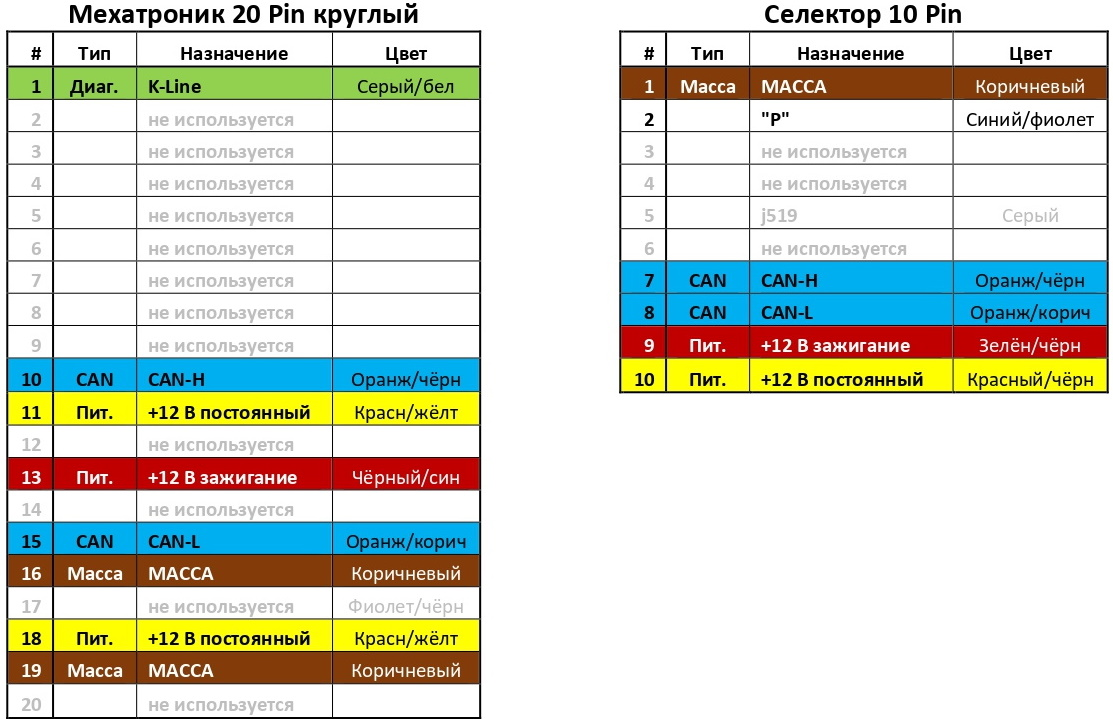

Расположение и назначение выводов мехатроника

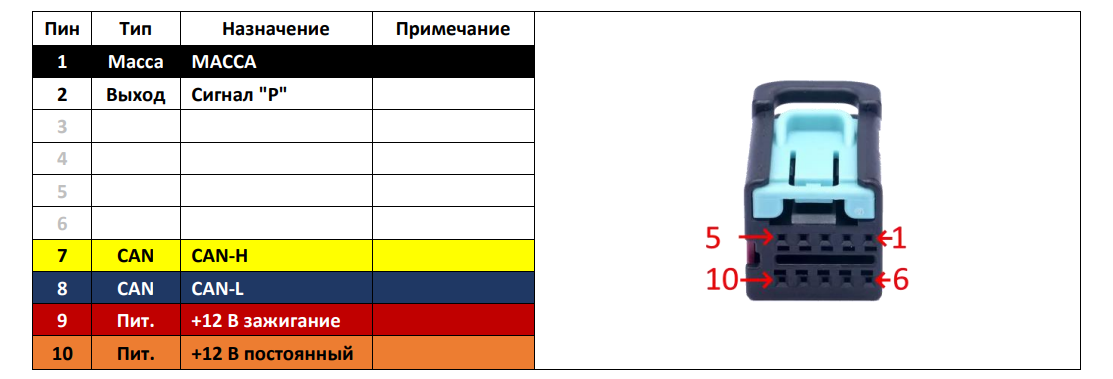

Расположение и назначение выводов селектора

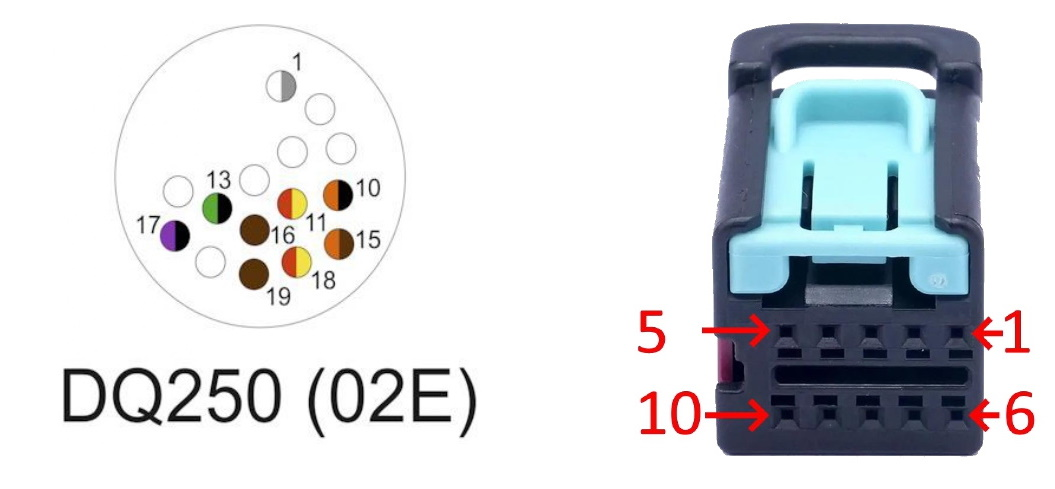

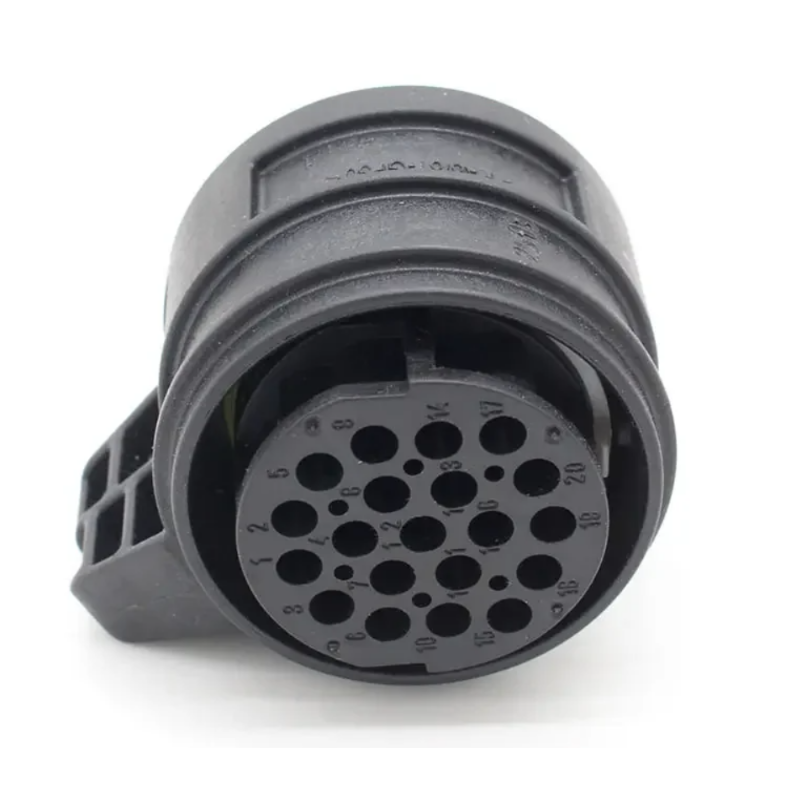

Разъём мехатроника DQ250, каталожный номер 1J0927320

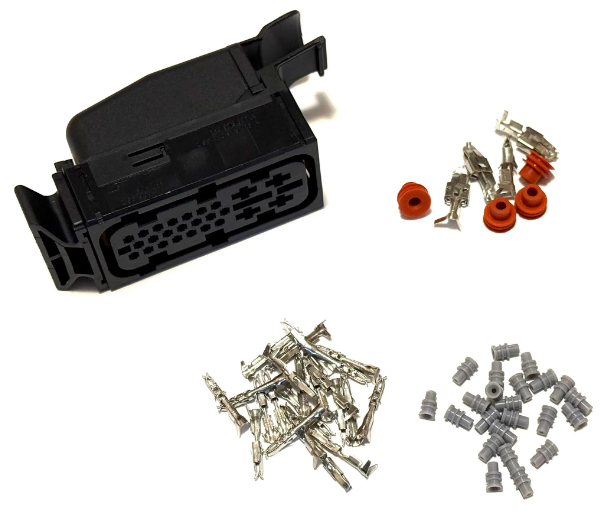

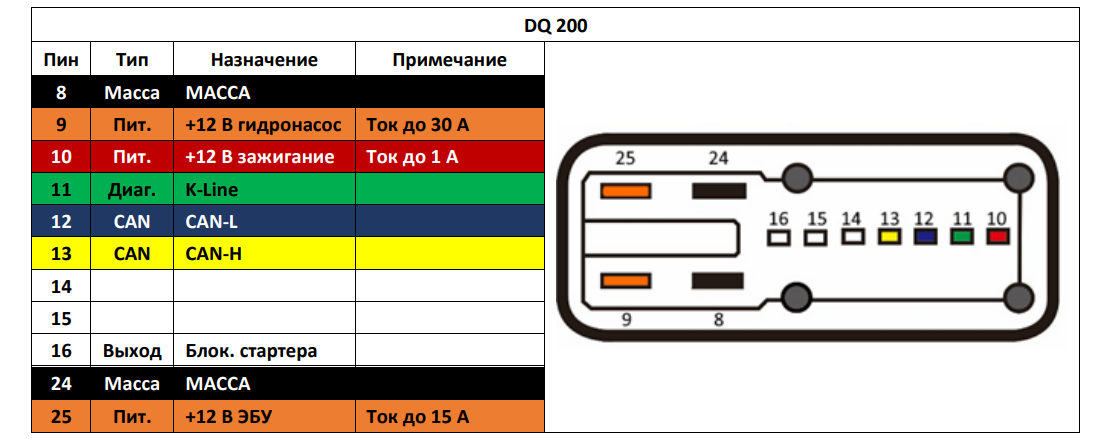

Разъём мехатроника DQ200, каталожный номер 1H0973327A

Разъём селектора, каталожный номер 1K0972776

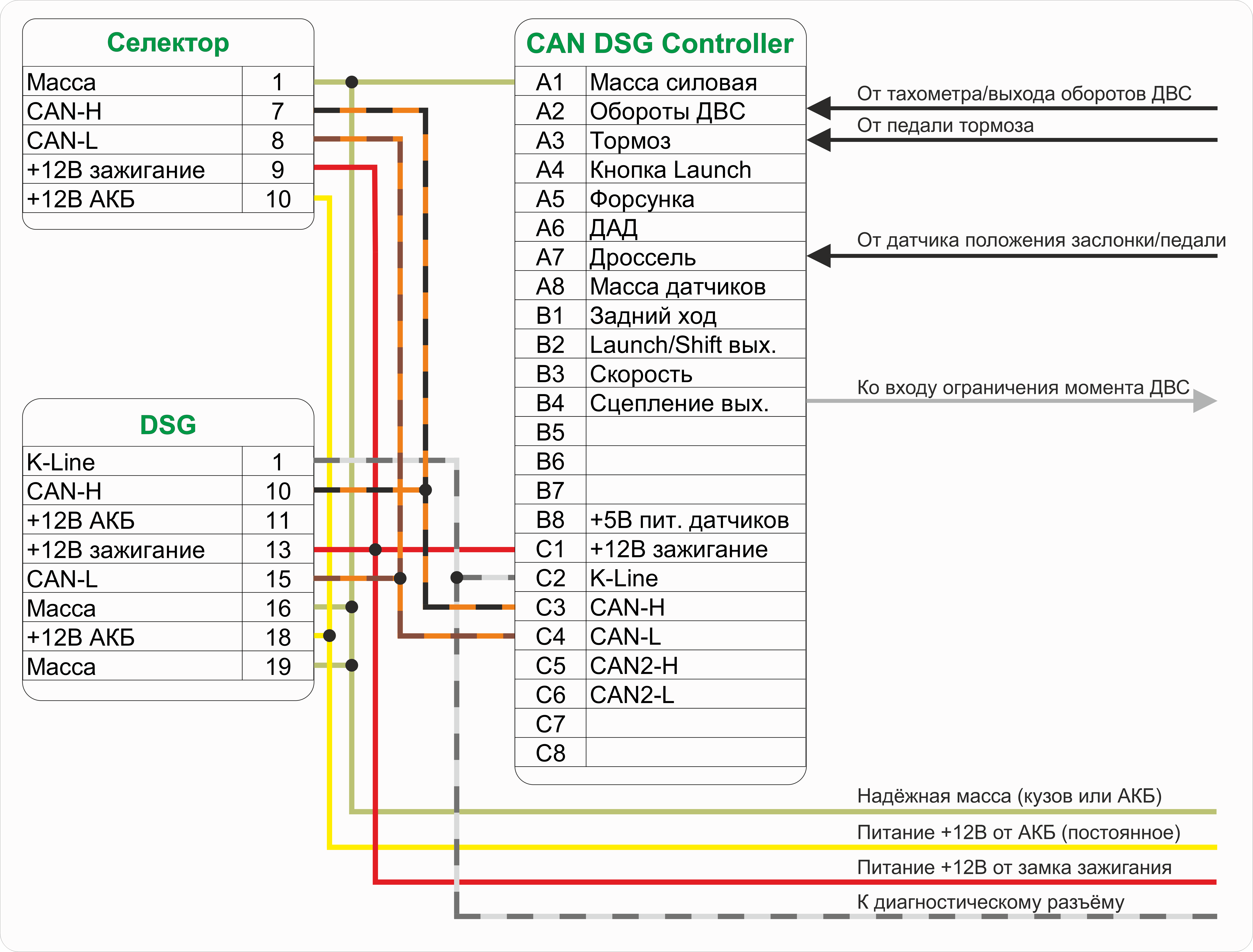

Минимальная схема подключения представлена на рисунке ниже.

Внимание

CAN шина мехатроника и селектора должны быть подключены напрямую к контроллеру. Подключение к общей CAN шине автомобиля недопустимо!
