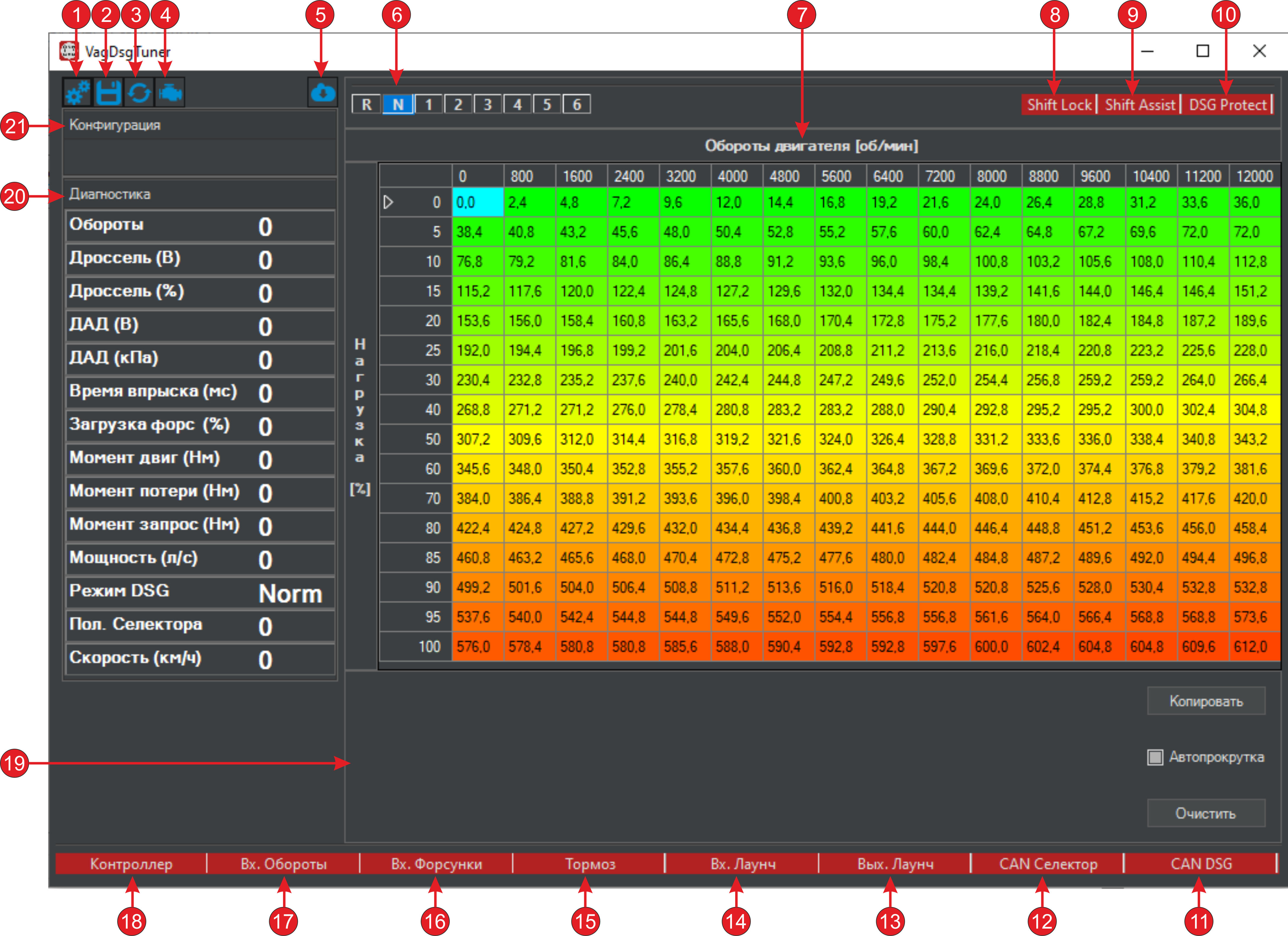

Интерфейс пользователя
Номер |
Назначениие |
|---|---|
1 |
Вызов меню конфигурации |
2 |
Сохранить таблицу во Flash памяти контроллера |
3 |
Сохранить таблицу в RAM памяти контроллера |
4 |
Вызов меню ошибок мехатроника DSG |
5 |
Вызов меню обновления ПО контроллера |
6 |
Активная передача в DSG |
7 |
Настраиваемая таблица момента для отправки в DSG |
8 |
Состояние соленоида блокировки селектора |
9 |
Состояние режима вырезания момета |
10 |
Состояие режима защиты DSG |
11 |
Состояние линии связи с мехатроником |
12 |
Состояние линии связи с селектором |
13 |
Состояние выхода активации Launch Control (на ЭБУ) |
14 |
Состояние входа активации Launch Control (на контроллер) |
15 |
Состояние педали тормоза |
16 |
Состояние входа форсунки |
17 |
Состояние входа оборотов (с ЭБУ) |
18 |
Состояние связи с контроллером |
19 |
Лог событий в оболочке |
20 |
Область с диагностическими параметрами |
21 |
Область с названием текущей конфигурации в контроллере |
Важно
У всех индикаторов состояний красный цвет - это неактивное состояние (выключено), синий - активное состояние (включено).
Таблица момента
Настройка таблицы заключается в изменении значений момента в зависимости от оборотов и нагрузки.
Важно
Под нагрузкой понимается нормированный диапазон 0 - 100% к которому приводятся значения ДПДЗ, ДАД, Форсунки, в зависимости от выбранного алгоритма расчёта момента.
Изменение можно выполнять в отдельной ячейке или в выделенной группе ячеек.
Перемеещение по ячейкам выполняется кликом мыши, либо кнопками на клавиатуре:
Up;
Down;
Left;
Right.
Выделение группы ячеек выполняется перемещением курсора мыши с зажатой левой кнопкой, либо кнопками на клавиатуре:
Shift+Up;
Shift+Down;
Shift+Left;
Shift+Right.
Изменение значений:
L - увеличение;
K - уменьшение;
Shift+L - быстрое увеличение;
Shift+K - быстрое уменьшение;
I - интерполяция.
