WiFi Dashboard

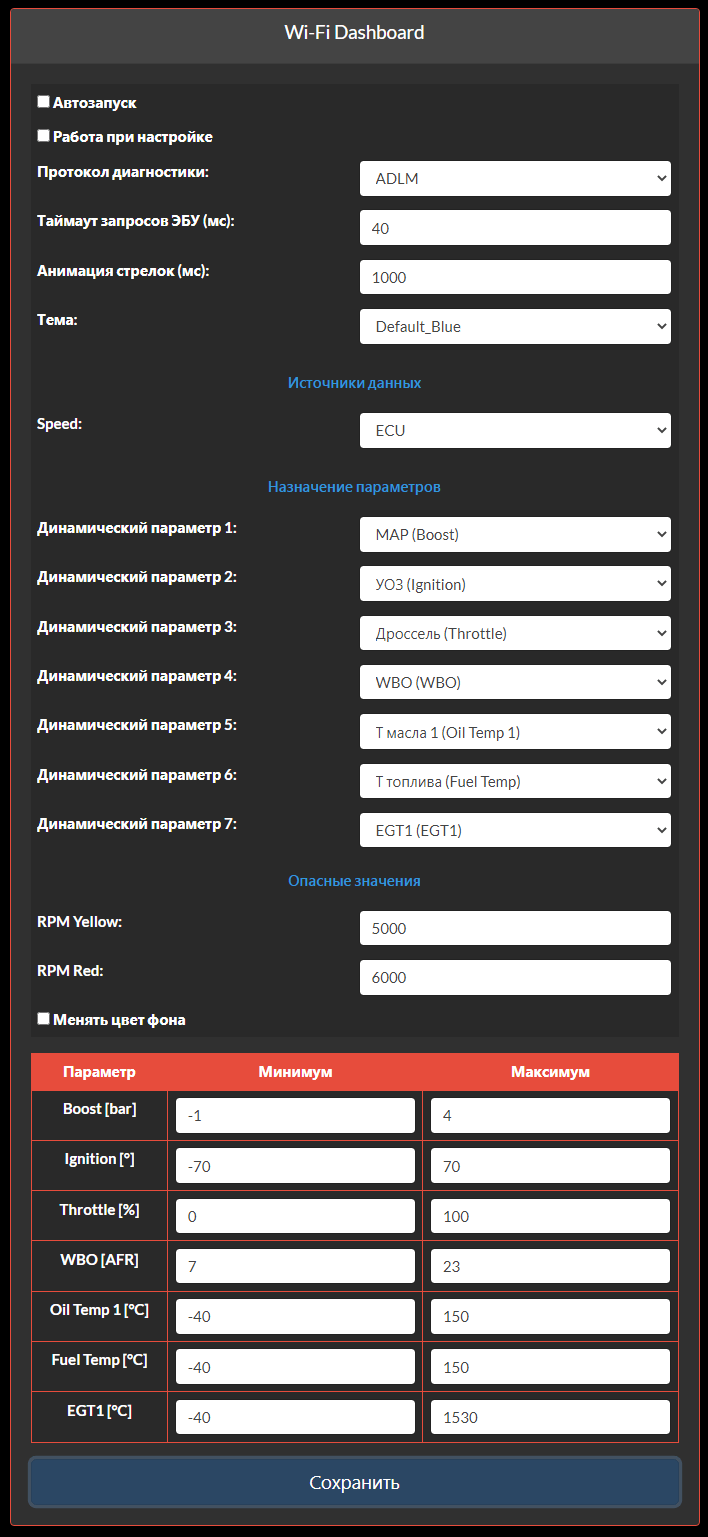

Для панели выделен отдельный подраздел «Wi-Fi Dashboard»:

Автозапуск - автоматическое подключение к ЭБУ при подаче питания. Если неактивен, то подключение выполняется при загрузке WEB страницы.

Работа при настройке - позволяет мониторить параметры параллельно с ОНЛАЙН настройкой ЭБУ. Актуально для ПАК «Инжектор онлайн» и ПАК «Матрица» т.к. в них используется статический диагностический пакет.

Протокол диагностики - выбор протокола диагностики.

Таймаут запросов ЭБУ - время в миллисекундах между положительным ответом и повторным запросом диагностики.

Анимация стрелок - время плавного перехода между двумя крайними значениями параметра. Чем больше, тем плавнее движутся стрелки, но выше инерционность обновления актуальных значений.

Тема - выбор оформления панели приборов.

Источники данных - выбор исходных параметров.

Speed - выбор источника скорости ЭБУ/GPS. В настоящий момент работает только в приложении WiOBD и с версией браузера Chrome <50.

Назначение параметров - выпадающие списки для выбора необходимых параметров. Номера параметров соответствуют последовательности расположения полей на панели приборов. Название параметра указано как в логе, а в скобках сокращенное название, отображаемое на панели приборов.

После выбора параметра автоматически происходит его добавление в таблицу опасных значений.

Опасные значения (warnings) - настройка диапазонов параметров для оповещения при выходе за допустимые пределы.

Первой идёт настройка жёлтой и красной зоны для оборотов.

Менять цвет фона - возможность изменять фон за панелью приборов при попадании в жёлтую и красную зону оборотов для лучшей наглядности.

Затем расположена таблица с выбранными ранее параметрами. В левой колонке выводится название и единица измерения в скобках. По центру расположены минимальные значения, а в крайней правой - максимальные. При выходе значения параметра за пределы выбранного диапазона поле на панели приборов загорается красным цветом.
